09456000400

产品分类: 多芯线缆
厂牌: HARTING
产品描述:
供应商型号:
供应商:
标准整包数: 0

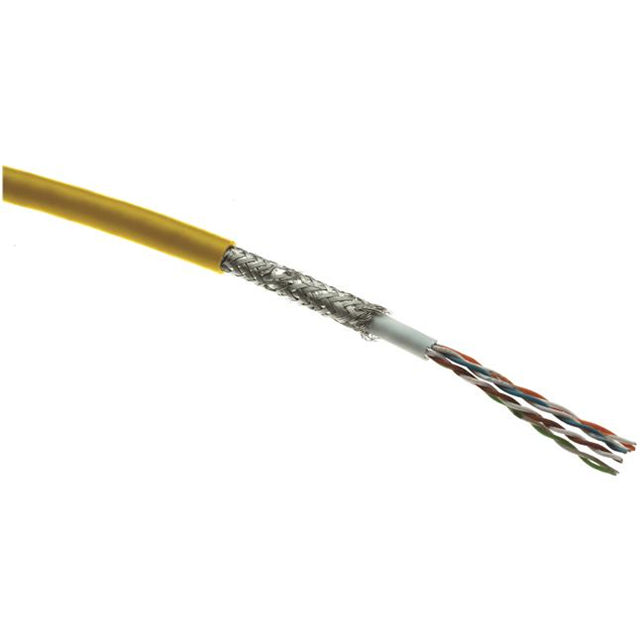

HARTING 多芯线缆 09456000400

09456000400概述

    Han® 24 HPR Enlarged Industrial Ethernet Cable 技术手册

    产品简介


    Han® 24 HPR Enlarged 工业以太网电缆是一款专为工业环境设计的高可靠性和高性能电缆。它采用了Cat. 5级别的结构设计,具有出色的屏蔽效果和灵活的安装性能。该电缆主要适用于工业现场的通用布线需求,能够支持高达1Gbps的数据传输速率,满足现代工业通信的要求。广泛应用于工业自动化、网络连接以及各种高要求的通信场景。

    技术参数


    - 电缆规格:8芯,Cat. 5标准,PUR护套材料。
    - 导体规格:裸铜丝,AWG26/7。
    - 绝缘材料:聚乙烯(PE),直径1.0mm。
    - 内护套:无卤阻燃化合物。
    - 屏蔽层:铝箔+镀锡铜编织网,屏蔽覆盖率约85%。
    - 外护套:聚氨酯(PUR),阻燃且无铅。
    - 颜色编码:白色/蓝色、白色/橙色、白色/绿色、白色/棕色。
    - 最小弯曲半径:安装时8倍直径,固定后4倍直径。
    - 最大拉力:60N。
    - 抗压强度:1000N/100mm。
    - 转移阻抗:10MHz时≤5mΩ/m。
    - 耦合衰减:高达1000MHz。
    - 直流电阻:≤145Ω/km。
    - 绝缘电阻:≥5GΩ·km。
    - 特性阻抗:100Ω±5Ω(100MHz)。
    - 耐电压测试:1000V。
    - 工作电压:最大125V。
    - 温度范围:固定安装:-40°C至+80°C;移动操作:-10°C至+60°C。
    - 重量:约58kg/km。

    产品特点和优势


    Han® 24 HPR Enlarged 工业以太网电缆具备多项显著优势:
    - 卓越的屏蔽性能:通过全屏设计,提供极佳的电磁干扰防护。
    - 灵活性与耐用性:PUR材质使得电缆柔软且耐磨损,适合频繁移动的应用场合。
    - 环保合规:符合RoHS指令,无卤素、阻燃处理,保障使用者健康安全。
    - 快速部署:双层护套设计便于剥离并缩短组装时间。
    - 高标准认证:UL批准,符合AWM Style 20963标准。

    应用案例和使用建议


    Han® 24 HPR Enlarged 工业以太网电缆非常适合用于工厂自动化系统中的高速数据传输。例如,在机器人控制单元与中央处理器之间建立可靠的连接。为了确保最佳性能,请遵循以下几点建议:
    - 在布线过程中保持适当的松弛度,避免过度拉伸。
    - 定期检查电缆接口处是否有损坏迹象。
    - 避免长时间暴露于极端温度条件下。

    兼容性和支持


    此款电缆已获多项国际认证,如EN 50173-1及ISO/IEC 11801标准的认可。制造商HARTING提供全面的技术支持服务,包括产品咨询、故障排查以及定制化解决方案等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号传输质量下降 | 检查接头是否正确安装,必要时重新压接。 |
    | 电缆表面出现裂纹 | 确保施工过程中不超出手册规定的弯曲半径限制。 |
    | 连接设备无法识别 | 确认双方设备支持相同协议版本。 |

    总结和推荐


    总体而言,Han® 24 HPR Enlarged 工业以太网电缆以其强大的功能特性、广泛的适用范围以及优良的成本效益比,在工业通讯领域占据领先地位。强烈推荐给需要高性能数据传输解决方案的专业人士使用。

09456000400参数

参数
328.1' (100.0m)
应用等级 工业级
零件状态 停产
包装方式 散装

09456000400厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09456000400数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09456000400 09456000400数据手册
