09456000542

产品分类: 多芯线缆
厂牌: HARTING

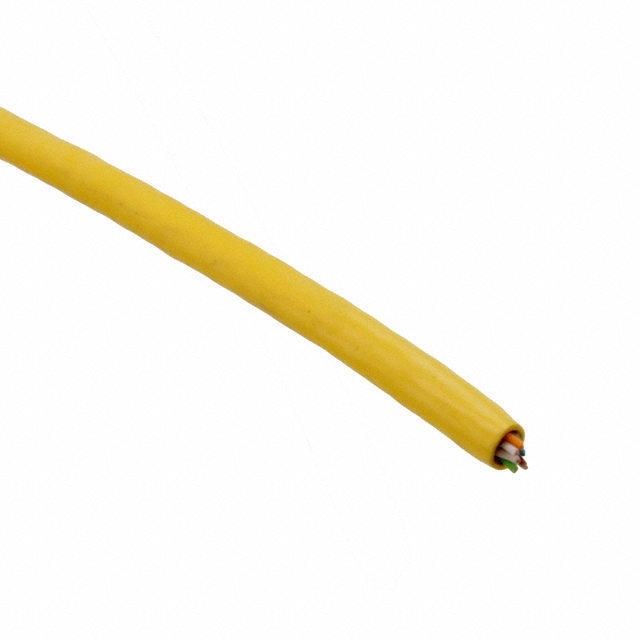

产品描述: HARTING 超六类屏蔽网线, 50m长, 屏蔽双绞线 (STP)屏蔽, 黄色PVC护套
供应商型号: 9131819
供应商: 海外现货
标准整包数: 50
HARTING 多芯线缆 09456000542

09456000542概述

    Han® 24 HPR Enlarged Technical Manual

    1. 产品简介


    Han® 24 HPR 是一款专门设计用于工业环境的数据电缆。这款8线电缆遵循Category 6A标准,能够传输高达10Gigabit以太网(10GBase-T)的数据。其独特的PIMF结构使其成为灵活安装和高EMC性能的理想选择,适用于工业设施内的各种应用场景。

    2. 技术参数


    | 参数 | 规格 |

    | 导体材质 | 缠绕裸铜,AWG 26/7 |
    | 绝缘材料 | 聚乙烯 (PE),直径1.05mm |
    | 颜色组合 | 白/蓝、白/橙、白/绿、白/棕 |
    | 屏蔽层 | 覆盖率约70%的镀锡铜编织网 |
    | 外护套材质 | 聚氯乙烯 (PVC),阻燃、无铅 |
    | 适用标准 | ISO/IEC 11801、EN 50173-1 |
    | 最大传输频率 | 500 MHz |
    | 适用温度范围(固定操作) | -20°C 至 +80°C |
    | 适用温度范围(柔性操作) | -20°C 至 +80°C |
    | 燃烧特性 | 符合IEC 60332-1-2 |

    3. 产品特点和优势


    - 高传输速率:支持10Gigabit以太网(10GBase-T),确保高效的数据传输。
    - 高EMC能力:基于PIMF结构,具备出色的电磁兼容性。
    - 灵活性:采用AWG 26/7缠绕铜导线,非常适合灵活安装,如跳线。
    - 环境友好:符合RoHS规范,无铅且阻燃。
    - UL认证:通过了UL AWM Style 20276认证,确保安全可靠。

    4. 应用案例和使用建议


    - 应用案例:Han® 24 HPR特别适合于需要高性能数据传输的工业环境中,例如自动化生产线、数据中心和企业网络。
    - 使用建议:为了确保最佳性能,在布线时尽量避免过度弯曲和强电磁干扰的区域。同时,应定期检查连接点,确保良好的接触。

    5. 兼容性和支持


    - 兼容性:Han® 24 HPR可以与HARTING RJ45数据插头无缝集成,适用于IP 20、IP 67和IP 65等级的应用环境。
    - 支持和维护:HARTING提供全面的技术支持和售后服务,包括在线技术支持、故障排查和产品维修服务。

    6. 常见问题与解决方案


    - 问题:电缆弯曲半径过小导致信号质量下降。
    - 解决方案:确保弯曲半径不小于电缆直径的4倍。
    - 问题:接头接触不良。
    - 解决方案:使用合适的压接工具进行正确连接,定期检查接头状态。

    7. 总结和推荐


    综上所述,Han® 24 HPR是一款性能卓越、环境友好的工业级数据电缆,尤其适用于需要高速、高可靠性数据传输的工业应用场景。鉴于其优秀的性能和广泛的适用性,我们强烈推荐使用此款电缆。
    希望以上内容对您有所帮助!如果您有任何进一步的需求或疑问,请随时告知。

09456000542参数

参数
164.0' (50.0m)
应用等级 工业级
零件状态 在售
包装方式 袋装

09456000542厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09456000542数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09456000542 09456000542数据手册

09456000542封装设计

查看详情并下载
Symbol
Footprint
3D Model
