09222326841

产品分类: 背板连接器 - DIN 41612
厂牌: HARTING
产品描述:
供应商型号: 617-09222326841
供应商: Mouser
标准整包数: 1

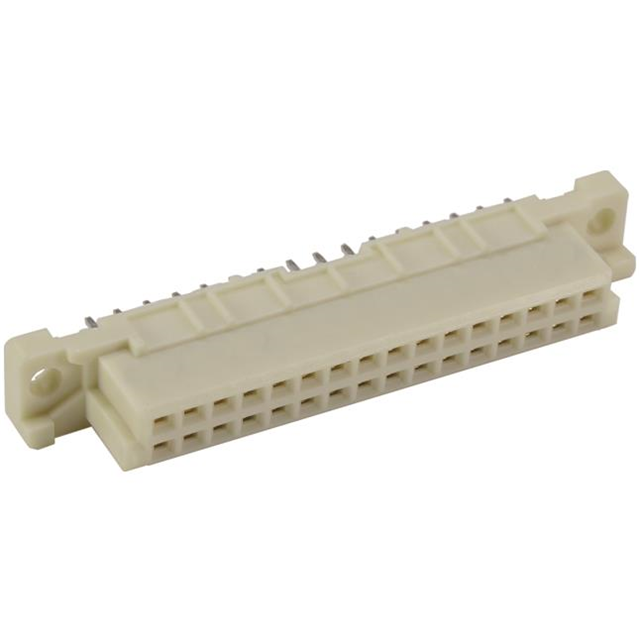

HARTING 背板连接器 - DIN 41612 09222326841

09222326841概述


    产品简介


    DIN-Signal 2B032FR-2,9C1-2 CTI 400 是一款高性能的连接器,主要用于DIN 41612系列的信号传输。该产品属于HARTING品牌,适用于主板到子板的连接,常见于各种电子设备中。此款连接器提供了32个接触点,采用直型设计,并通过无铅焊接技术实现可靠连接。其典型应用场景包括通信设备、工业自动化系统及轨道交通等领域。

    技术参数


    - 型号: 09 22 232 6841
    - 类别: 连接器
    - 系列: DIN 41612
    - 类型: 2B
    - 接触类型: 母座连接器
    - 描述: 直型
    - 材料: 玻璃纤维填充的热塑性树脂(插头),黄铜合金(接触件)
    - 表面处理: 镍镀层加贵重金属涂层(插合面),锡镀层加镍镀层(焊端面)
    - 颜色: 米色
    - 额定电流: 2A(测量温度为20°C时)
    - 接触电阻: ≤20mΩ
    - 温度范围: -55°C ~ +125°C(回流焊最高+240°C持续15秒)
    - 插入力: ≤30N
    - 拔出力: ≤20N
    - 耐久性: ≥400次插拔
    - 测试电压: 1kV(有效值)
    - 绝缘等级: II级(400≤CTI<600)
    - 封装尺寸: 130
    - 净重: 6.28g
    - 原产地: 德国
    - 中国RoHS: 符合
    - 欧盟RoHS: 符合
    - UL/CSA认证: UL 1977 ECBT2.E102079、CSA-C22.2 No. 182.3 ECBT8.E102079
    - 铁路分类: F4/I3(根据NFF 16-101/102)

    产品特点和优势


    DIN-Signal 2B032FR-2,9C1-2 CTI 400 具有多个显著的优势。首先,它的直型设计确保了信号传输的高效性。其次,无铅焊接技术使得该产品符合最新的环保标准,避免了有害物质的使用。此外,其高接触密度(32个接触点)和坚固的机械结构使其适用于各种恶劣环境,包括极端温度条件。这种连接器还具有良好的电气隔离性能,满足IEC 60603-2标准,并具备超过400次插拔的耐用性,保证长期稳定运行。

    应用案例和使用建议


    此款连接器广泛应用于通信、工业自动化和轨道交通等领域。例如,在一个典型的通信设备中,此连接器可以用于实现主控板与信号处理板之间的高速数据传输。为了获得最佳的连接效果,建议在装配过程中注意以下几点:
    - 确保正确使用焊膏量:所需体积约为通孔体积的两倍,以补偿焊接过程中的收缩。
    - 确保连接器插入到PCB上的深度不超过1.5毫米,以便在回流焊过程中获得良好的连接质量。

    兼容性和支持


    该连接器与DIN 41612标准的其他组件高度兼容,可以方便地集成到现有的系统中。制造商提供了详细的技术文档和用户指南,以帮助用户更好地理解和使用该产品。此外,厂商还提供相应的技术支持和服务,以解决用户可能遇到的各种问题。

    常见问题与解决方案


    1. 问题: 插入力过大。
    - 解决方案: 确保焊接质量和焊接深度符合要求。

    2. 问题: 接触电阻过高。
    - 解决方案: 检查接触面是否清洁,并重新进行焊接。
    3. 问题: 频繁的插拔导致连接可靠性下降。
    - 解决方案: 定期检查和维护连接器,确保接触点的完好。

    总结和推荐


    综上所述,DIN-Signal 2B032FR-2,9C1-2 CTI 400 连接器凭借其高效、可靠和环保的特点,在各类电子设备中具有广泛的应用前景。无论是通信、工业自动化还是轨道交通领域,它都能提供出色的信号传输性能和持久的使用寿命。因此,我强烈推荐这一产品给需要高性能连接解决方案的用户。

09222326841参数

参数
长*宽*高 54.9mm(长度)*8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
