21350300406020

产品分类: 圆形线缆
厂牌: HARTING
产品描述: M12 A-code 4-pin Angled male to open end, 2m, PUR yellow jacket
供应商型号: ET-4068747
供应商: 海外现货
标准整包数: 1

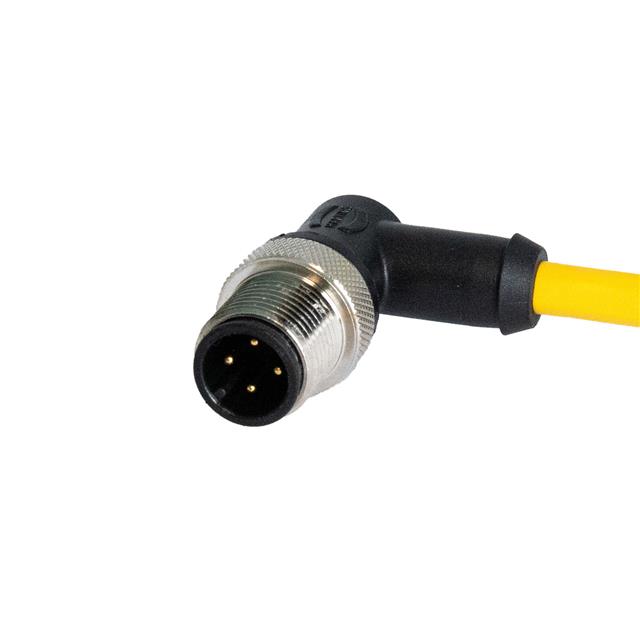

HARTING 圆形线缆 21350300406020

21350300406020概述

    电子元器件产品技术手册:M12系统电缆

    产品简介


    M12系统电缆是一种专为工业自动化和网络通信设计的连接器电缆。它采用A编码方式,具有4个导电极,适用于多种环境下的信号传输。本产品主要应用于工厂自动化、机器人技术、机床、PLC控制系统等场合,确保稳定可靠的信号传输和设备间的高效连接。

    技术参数


    - 编码方式:A编码
    - 额定电压:250V
    - 额定电流/接触点:4A
    - 锁紧类型:M12x1
    - 接触螺母材质/电镀:黄铜/镍
    - 屏蔽类型:无屏蔽
    - 接触点数量:4
    - 接触材料/电镀:黄铜/金
    - 对接循环次数:≥100次
    - 工作和存储温度范围
    - 电缆1:-25 ... +80°C
    - 电缆2:-25 ... +80°C
    - 电缆3:-40 ... +80°C
    - 绝缘材料:
    - 电缆1:PVC(黑色、蓝色、黄色、白色)
    - 电缆2:PP(黑色、蓝色、黄色、白色)
    - 电缆3:PP(黑色、蓝色、黄色、白色)
    - 线缆根数/线径
    - 电缆1:4 x 0.34 mm²
    - 电缆2:4 x 0.34 mm²
    - 电缆3:4 x 0.33 mm²
    - 线缆横截面积(mm²)
    - 电缆1:0.34 mm²
    - 电缆2:0.34 mm²
    - 电缆3:0.33 mm²
    - 线缆横截面积(AWG)
    - 电缆1:AWG 22
    - 电缆2:AWG 22
    - 电缆3:AWG 22
    - 线缆外径(mm)
    - 电缆1:4.90 mm ± 0.10 mm
    - 电缆2:4.20 mm ± 0.15 mm
    - 电缆3:5.08 mm ± 0.25 mm
    - 线缆外径(英寸)
    - 电缆1:0.193 in. ± 0.004 in.
    - 电缆2:0.165 in. ± 0.006 in.
    - 电缆3:0.200 in. ± 0.010 in.
    - 推荐扭矩:0.6 Nm
    - 扳手尺寸(螺纹/螺母):15
    - 防护等级:IP65/IP67
    - 护套材料
    - 电缆1:PVC(UL 758/1581)
    - 电缆2:PUR(UL 758/1581)
    - 电缆3:TPE(UL 758)
    - 护套颜色:黄色
    - 模压材料:TPU
    - 模压材料颜色:黑色
    - 电缆长度:2.00米
    - 配置类型:角度公头到平切
    - 零件编号:21350300416020

    产品特点和优势


    M12系统电缆拥有以下独特功能和优势:
    - 高可靠性:通过了≥100次对接测试,确保长期稳定运行。
    - 广泛的工作温度范围:电缆3能够在极端环境下正常工作,温度范围可达-40°C至+80°C。
    - 优异的防水防尘能力:达到IP65/IP67防护等级,适合恶劣环境下的使用。
    - 多种材料选择:提供PVC、PUR和TPE三种护套材料,可根据具体需求选择最适合的一种。
    - 标准化接口:M12x1锁紧型接口,易于安装和维护。

    应用案例和使用建议


    M12系统电缆广泛应用于工业自动化领域,如工厂生产线上的传感器和执行器之间的连接。在机器人手臂上,也可以看到它的身影,用于实现精确的数据传输。针对具体的应用环境,建议:
    - 高温环境:优先选用电缆3,因为它具有更宽的工作温度范围。
    - 湿度较高或存在液体飞溅的情况:确保正确安装防护措施,以维持IP65/IP67防护等级的有效性。

    兼容性和支持


    本产品支持与其他标准M12连接器的设备互连,适用于各种标准的工业自动化设备。制造商提供了全面的技术支持和服务,包括安装指导、故障排除等,以确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题:无法进行可靠对接
    - 解决方案:检查电缆和连接器是否已完全对接,并确认没有明显的物理损坏。
    - 问题:信号质量差
    - 解决方案:确认连接器的屏蔽层良好接地,减少外部电磁干扰的影响。
    - 问题:电缆破损
    - 解决方案:定期检查电缆的磨损情况,并及时更换破损的部分。

    总结和推荐


    总体来看,M12系统电缆是一款高性能、高可靠性的工业级连接器电缆。其广泛的工作温度范围、卓越的防护能力和出色的电气性能使其成为工业自动化领域的理想选择。对于需要在严苛环境中保证数据传输稳定性的应用场景,强烈推荐使用M12系统电缆。

21350300406020参数

参数
零件状态 在售
包装方式 散装

21350300406020厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

21350300406020数据手册

厂牌 PDF简要描述 下载
HARTING 圆形线缆 HARTING 21350300406020 21350300406020数据手册
