09456000640

产品分类: 多芯线缆
厂牌: HARTING

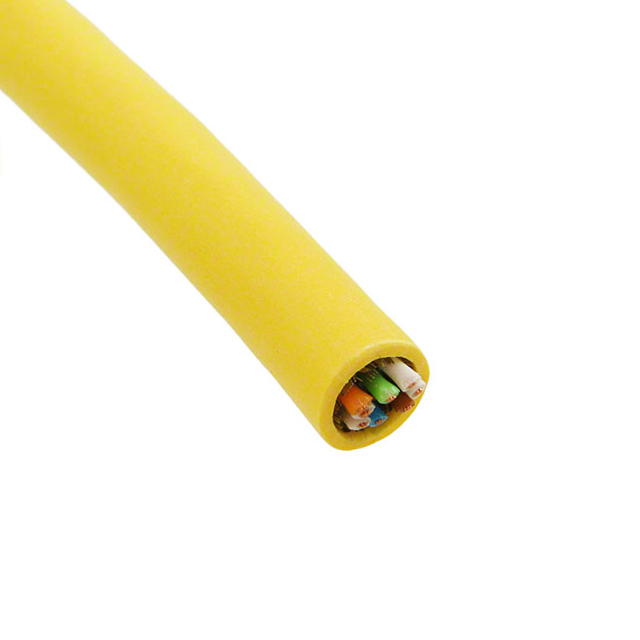

产品描述: HARTING 超六类屏蔽网线, 50m长, 屏蔽双绞线 (STP)屏蔽, 黄色PUR护套
供应商型号: 1195-2220-ND
供应商: Digi-Key
标准整包数: 1
HARTING 多芯线缆 09456000640

09456000640概述

    HARTING Industrial Cable 8-wire Cat. 6A PUR 技术手册

    产品简介


    HARTING 工业电缆 8 线 Cat. 6A PUR 是一种专为工业环境设计的高速数据传输电缆。这款电缆支持高达 10 Gbps 的以太网传输速率(10GBase-T),符合 IEEE 802.3an 标准。它适用于工厂自动化、楼宇管理系统以及其他需要高速通信和可靠性的工业应用场景。

    技术参数


    - 基本规格:
    - 导体:镀锡绞合铜线,AWG26/7
    - 绝缘材料:PE,直径 1.05 mm
    - 颜色编码:白蓝/蓝,白橙/橙,白绿/绿,白棕/棕
    - 每对导线:铝箔包裹的 PIMF 结构
    - 外部屏蔽:镀锡铜丝编织,编织覆盖率约为 70%
    - 外护套:聚氨酯(PUR),阻燃、无卤素、无铅
    - 外护套颜色:芥末黄,RAL 1021
    - 直径:6.3 mm - 6.9 mm
    - 机械特性:
    - 最小弯曲半径:重复弯曲时 8 倍直径,单次弯曲时 4 倍直径
    - 拉伸强度:最大 70 N
    - 电气特性(20°C):
    - 导体电阻:最大 290 Ω/km
    - 绝缘电阻:最小 500 MΩ·km
    - 传播延迟:5.13 ns/m
    - 特性阻抗:100 Ω ± 5
    - 测试电压:700 V
    - 工作电压:最大 100 V
    - 化学特性:
    - 阻燃性:符合 IEC 60332-1-2
    - 无卤素:符合 IEC 60754-1
    - 油脂耐受性:符合 EN 60811-2-1(90°C / 7x24h)
    - 符合 RoHS 2002/95/EG 标准
    - 热特性:
    - 允许温度范围:固定操作 -40°C 至 +80°C;柔性操作 -40°C 至 +80°C

    产品特点和优势


    - 高灵活性:特别适合于需要频繁弯曲的应用场景,如跳线。
    - 高带宽支持:支持高达 10Gbps 的传输速率,满足现代工业网络的需求。
    - 强大的电磁干扰防护:通过完全屏蔽设计,提供出色的 EMC 性能。
    - 环保材料:采用阻燃、无卤素、无铅的 PUR 材料,符合环保标准。
    - 可靠的连接性能:适用于 HARTING RJ45 数据插头在 IP 20 以及 IP 67/65 等级别的连接场合。

    应用案例和使用建议


    - 工业自动化系统:在复杂的工业环境中,使用该电缆可以实现稳定的高速数据传输,提高生产效率。
    - 楼宇自动化系统:对于楼宇内的网络布线,该电缆能够提供卓越的数据传输性能,支持语音、视频和数据服务。
    - 现场布线:适用于需要反复弯曲和安装的场所,例如车间、机房等。
    使用建议:
    - 在安装过程中确保电缆的弯曲半径不低于规定的最小值,以避免损坏。
    - 定期检查连接点,确保接触良好,防止因接触不良导致的信号衰减。
    - 在特定环境下(如高温或油脂污染区),选择更适合的安装位置和保护措施。

    兼容性和支持


    该电缆支持 HARTING RJ45 数据插头,与多种标准设备兼容。HARTING 提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 信号衰减严重:
    - 解决方法:检查接头是否接触良好,必要时更换高质量的接头和配件。
    2. 无法达到标称速度:
    - 解决方法:检查整个传输链路的其他组件是否达标,确保所有设备都支持所需的传输标准。
    3. 连接不稳定:
    - 解决方法:检查电缆是否有物理损伤,确保电缆没有被过度弯曲或拉扯。

    总结和推荐


    HARTING 工业电缆 8 线 Cat. 6A PUR 是一款性能优异、应用广泛的工业级电缆。其高灵活性、强大的电磁干扰防护能力和环保特性使其成为工业自动化和楼宇自动化系统的理想选择。推荐在需要高性能数据传输且对环境要求严格的项目中使用该产品。

09456000640参数

参数
164.0' (50.0m)
应用等级 工业级
零件状态 在售
包装方式 袋装

09456000640厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09456000640数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09456000640 09456000640数据手册

09456000640封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 438.8072 ¥ 3672.2678
2+ $ 417.2324 ¥ 3491.7136
3+ $ 405.028 ¥ 3389.5781
5+ $ 390.0624 ¥ 3264.3347
7+ $ 380.4498 ¥ 3183.8895
10+ $ 370.4709 ¥ 3100.3782
25+ $ 345.7655 ¥ 2893.6248
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3672.26
