09140033151

厂牌: HARTING
产品描述:
供应商型号: 3272617
供应商: 海外现货
标准整包数: 2

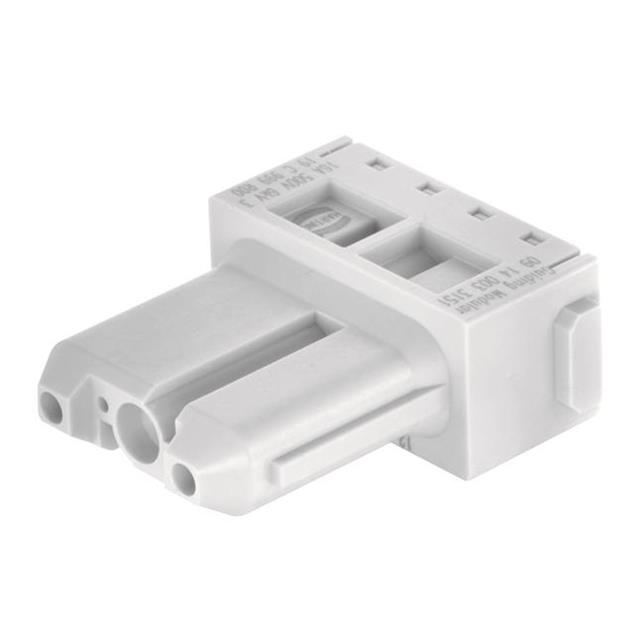

HARTING 重载连接器 - 插件/模块 09140033151

09140033151概述

    HAN Guiding Relay Module, Female – 技术手册概览

    1. 产品简介


    HAN Guiding Relay模块(型号09 14 003 3151)是一款具有女性连接接口的导引继电器模块。该模块设计用于需要高可靠性和稳定性的工业和商业应用。作为HARTING Han-Modular系列的一部分,它提供了出色的性能和多功能性。它的主要功能是提供继电器功能,确保连接的安全和稳定性,特别是在严苛的工作环境中。

    2. 技术参数


    - 接触形式:2个触点(最后插接,最先断开)
    - 额定电流:16 A
    - 额定电压:500 V
    - 额定脉冲电压:6 kV
    - 污染等级:3级
    - 绝缘电阻:> 10^10 Ω
    - 温度范围:-40 °C 至 +125 °C
    - 接触次数:≥500次
    - 锁定范围:±4 mm
    - 导线横截面积:0.14 ... 4 mm²
    - 颜色:石灰色(RAL 7032)
    - 阻燃等级:UL 94 V-0

    3. 产品特点和优势


    HAN Guiding Relay模块具有许多独特的优势:
    - 双触点设计:保证在拔插过程中接触的可靠性和稳定性。
    - 高可靠性:能够在极端环境下运行,适应温度变化和机械应力。
    - 易于识别:石灰色外壳和清晰标识使得安装和维护更加便捷。
    - 高标准认证:符合多项国际标准,如EN 60664-1和IEC 61984,确保在多种应用中的安全性和兼容性。

    4. 应用案例和使用建议


    HAN Guiding Relay模块广泛应用于各种工业自动化和控制系统中,例如电力分配系统、工业机器人、机械设备和通信设备。实际应用案例表明,在电力输送系统中使用此模块能够显著提高系统的稳定性和安全性。建议在安装时严格按照制造商提供的安装指南进行操作,以确保最佳性能。

    5. 兼容性和支持


    该模块与其他HARTING Han-Modular系列的模块完全兼容,可以方便地集成到现有的连接系统中。HARTING公司为用户提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术维护服务。

    6. 常见问题与解决方案


    - 问题:模块出现异常断开
    - 解决方案:检查接线是否正确,确认导线横截面积是否符合要求。
    - 问题:接触不良
    - 解决方案:清洁触点表面,重新进行压接操作。
    - 问题:模块过热
    - 解决方案:检查周围环境温度,确保在规定的温度范围内使用。

    7. 总结和推荐


    总体而言,HAN Guiding Relay模块(型号09 14 003 3151)是一款高性能、高可靠性的工业用继电器模块。它具有优良的电气特性和广泛的适用范围,适合在严苛的工业环境中使用。对于需要高可靠性和稳定性的用户,我们强烈推荐这款产品。

09140033151参数

参数
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

09140033151厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09140033151数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 插件/模块 HARTING 09140033151 09140033151数据手册

09140033151封装设计

查看详情并下载
Symbol
Footprint
3D Model
