09 33 010 2602

厂牌: HARTING
产品描述: 09330102602 - Harting 电源连接器 Han E 系列 10触点 插头 尺寸 16 A
供应商型号:
供应商:
标准整包数: 0
HARTING 重载连接器 - 插件/模块 09 33 010 2602

09 33 010 2602概述

    电子元器件产品技术手册

    产品简介

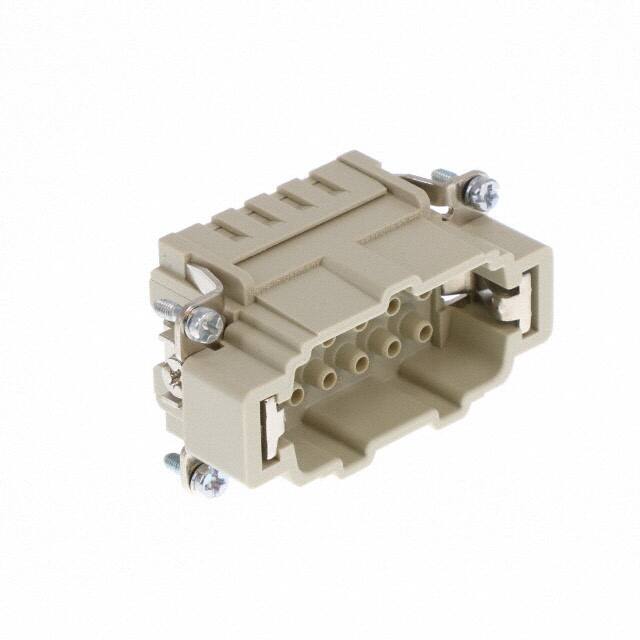

    本文介绍的产品为Han 10E插入式公端子,属于“插芯”类别,适用于各类电气连接需求。Han 10E插入式公端子采用了Han E®系列设计,具有优良的电气特性和机械强度,广泛应用于工业自动化、电力系统、轨道交通及通讯设备等领域。

    技术参数


    该产品的主要技术规格如下:
    | 参数 | 值 |

    | 规格 | Han 10E插入式公端子 |
    | 接线方式 | 压接针 |
    | 公母类型 | 公头 |
    | 尺寸 | 10 B |
    | 导体截面积 | 0.14 ... 4 mm² |
    | 导体截面积AWG | 26 ... AWG 12 |
    | 额定电流 | 16 A |
    | 额定电压 | 500 V |
    | 额定脉冲电压 | 6 kV |
    | 插拔次数 | ≥500 |
    | 绝缘阻抗 | >10^10 Ω |
    | 极限温度 | -40 ... +125 °C |
    此外,该产品还具有良好的机械耐久性,能够在广泛的温度范围内正常工作,并且通过了多项认证,包括UL、CSA、DNV GL等。

    产品特点和优势


    - 高可靠性:额定电流和电压较高,可以承载更大的电流和电压。
    - 良好的耐环境性:能够在-40°C至+125°C的温度范围内稳定工作。
    - 环保材料:采用RoHS认证的材料,符合环保要求。
    - 安全认证:通过多项国际标准认证,如IEC 60664-1和IEC 61984,确保了产品的质量和安全性。

    应用案例和使用建议


    Han 10E插入式公端子被广泛应用于各种工业场合,特别是在需要高可靠性和良好环境适应性的场合。例如,在高压电力传输系统中,该端子能够保证稳定的电气连接,避免因接触不良导致的故障。在实际应用中,应注意选择合适的压接针,确保良好的电气接触。此外,定期检查和维护连接点,以确保长期稳定的性能。

    兼容性和支持


    Han 10E插入式公端子与Han E®系列其他产品具有良好的兼容性,可以方便地与其他组件配合使用。制造商提供了详尽的技术支持和售后服务,包括安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查是否正确选择了压接针,并确保按照说明书正确压接。必要时,可重新压接以保证良好的电气接触。
    - 问题2:插拔力过大
    - 解决方案:确认安装过程中没有过度用力,确保正确对准后缓慢插入。
    - 问题3:温度过高
    - 解决方案:检查工作环境是否在规定的工作温度范围内,避免过载运行,如有必要,可增加散热措施。

    总结和推荐


    Han 10E插入式公端子以其卓越的电气性能和广泛的适用性,成为众多工业应用的理想选择。它在多种严苛环境中表现优异,具备良好的环境适应性和高可靠性。建议在工业自动化、电力系统及其他需要高稳定性和环境适应性的场合中使用。如果您需要在极端环境下使用,这款端子无疑是您的最佳选择。

09 33 010 2602参数

参数
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

09 33 010 2602厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09 33 010 2602数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 插件/模块 HARTING 09 33 010 2602 09 33 010 2602数据手册
