09200042711

产品分类: 背板连接器 - DIN 41612
厂牌: HARTING
产品描述: Conn Rectangular F 4Power/1Ground POS Screw ST Panel Mount
供应商型号: 09200042711
供应商: 云汉优选
标准整包数: 1

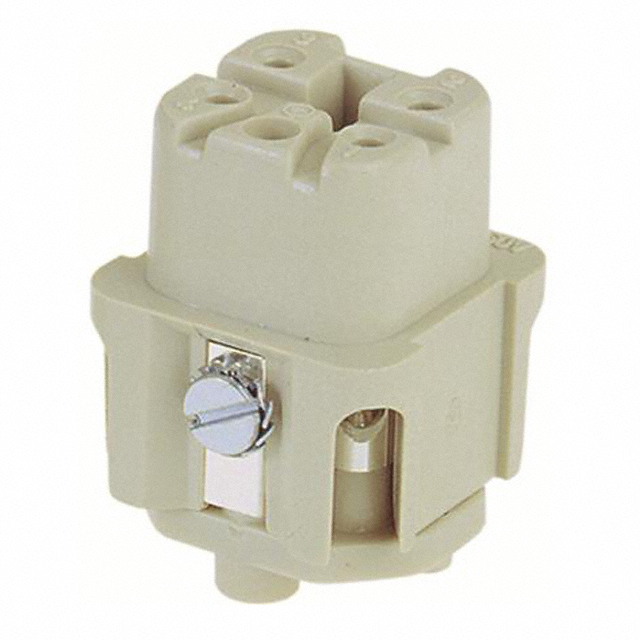

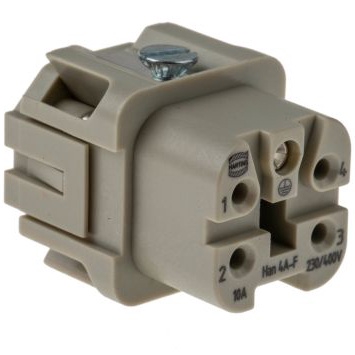

HARTING 背板连接器 - DIN 41612 09200042711

09200042711概述


    产品简介


    Han® 4 A 系列连接器是一种广泛应用于工业自动化、机械设备、通信系统和电力传输领域的高性能连接器。它们提供了高可靠性和耐久性,能够承受严苛的工作环境。该系列包括多种不同的连接器类型,如Han® 4 A Size 3 A,具有230/400V的工作电压和10A的最大电流承载能力。这种连接器以其卓越的设计和性能,在众多行业得到广泛应用。

    技术参数


    - 工作电压:230/400V
    - 最大电流:10A
    - 工作温度范围:-40°C至+85°C
    - 插拔次数:超过5000次
    - 绝缘电阻:≥100 MΩ(在500V DC时)
    - 接触电阻:≤1 mΩ
    - 机械寿命:>5000次插拔
    - 防护等级:IP65/IP67(视具体型号而定)

    产品特点和优势


    Han® 4 A 系列连接器具有以下几个显著特点和优势:
    - 高可靠性:采用高质量材料制造,确保长期稳定运行。
    - 耐用性强:经受超过5000次插拔测试,适用于频繁操作的应用场合。
    - 灵活多变:提供多种插头和插座组合,适应各种安装需求。
    - 环保设计:符合RoHS标准,有助于减少环境污染。

    应用案例和使用建议


    Han® 4 A 连接器广泛应用于各类工业自动化设备、机械设备和电力传输系统中。例如,在机器人手臂的控制单元中,Han® 4 A 连接器可以确保电力和信号的安全传输。此外,在电力传输系统中,它们可用于连接发电设备和输电线路。
    使用建议
    - 在安装前仔细检查电缆尺寸(0.25mm²到1.5mm²)是否匹配。
    - 确保正确选择插入方向,以避免连接错误导致的安全隐患。
    - 定期检查连接器的紧固状态,确保持续可靠的连接。

    兼容性和支持


    Han® 4 A 系列连接器可以与其他同类产品和设备兼容,例如与Han®系列中的其他模块化组件结合使用。HARTING公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排查服务。

    常见问题与解决方案


    问题1:连接器接触不良
    - 解决方法:检查连接器是否有污垢或损伤,清洁或更换受影响的部分。
    问题2:连接器无法正常锁定
    - 解决方法:确保快速锁止机构正确安装和操作,尝试重新锁定。

    总结和推荐


    总体来说,Han® 4 A 系列连接器是一款高度可靠且多功能的工业连接解决方案。其高耐久性、易于安装和广泛适用性使其成为许多工业应用的理想选择。因此,强烈推荐在需要高可靠性和耐用性的场合中使用Han® 4 A 系列连接器。

09200042711参数

参数
长*宽*高 21mm(长度)*26.9mm(高度)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

09200042711厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09200042711数据手册

厂牌 PDF简要描述 下载
HARTING 背板连接器 - DIN 41612 HARTING 09200042711 09200042711数据手册

09200042711封装设计

查看详情并下载
Symbol
Footprint
3D Model
