21350102315005

产品分类: 圆形线缆
厂牌: HARTING
产品描述:
供应商型号: ET-4068700
供应商: 海外现货
标准整包数: 1

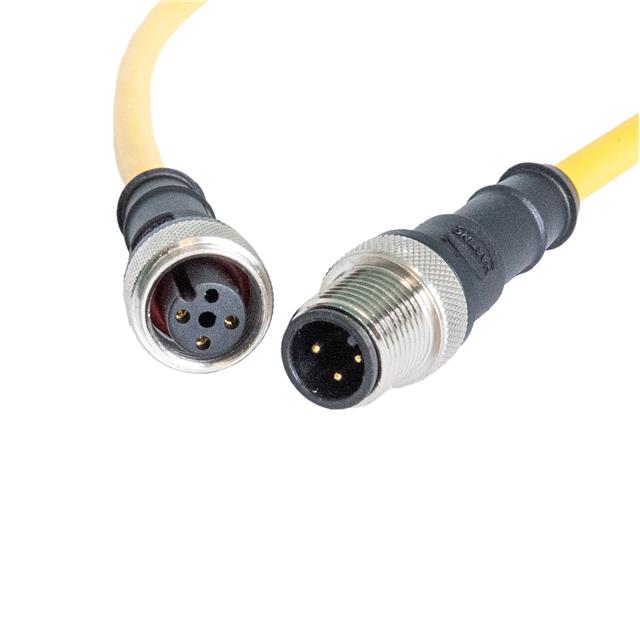

HARTING 圆形线缆 21350102315005

21350102315005概述

    M12系统电缆的技术手册概述

    产品简介


    M12系统电缆是专为工业自动化和控制系统设计的高性能连接器电缆。它采用A编码,具有三个接点,主要用于需要稳定、可靠的信号传输和电力供应的应用场景。广泛应用于机器人技术、工厂自动化设备、过程控制和通信系统等领域。

    技术参数


    | 参数 | 值 |

    | 编码类型 | A编码 |
    | 额定电压 | 250V |
    | 额定电流/接触 | 4A |
    | 锁紧类型 | M12x1 |
    | 接触螺母材料/电镀 | 黄铜/镍 |
    | 屏蔽 | 无屏蔽 |
    | 接触点数量 | 3 |
    | 接触材料/电镀 | 黄铜/金 |
    | 连接周期 | ≥100次 |
    | 温度范围(工作和存储) | -25°C至+80°C |
    | 导体绝缘材料 | PVC/PP |
    | 导线数量/导线直径 | 3 x 0.34mm² |
    | 导体截面积(mm²) | 0.34mm² |
    | 导体截面积(AWG) | AWG 22 |
    | 电缆外径(公制) | 4.50mm ± 0.10mm |
    | 电缆外径(英寸) | 0.177 in. ± 0.004 in. |
    | 推荐扭矩 | 0.6Nm |
    | 扳手尺寸(刻纹螺钉/刻纹螺母) | 15 |
    | 防护等级 | IP65/IP67 |
    | 外套材料 | PVC/PUR/TPE |
    | 外套颜色 | 黄色 |
    | 成型材料 | TPU |
    | 成型材料颜色 | 黑色 |
    | 电缆长度 | 0.50米 |

    产品特点和优势


    - A编码设计:确保正确的接口匹配,避免错误连接。
    - 稳定的电气性能:额定电压和电流保证了高效、安全的数据传输。
    - 高防护等级:IP65/IP67等级确保在恶劣环境中仍能可靠运行。
    - 广泛的温度适应性:-25°C至+80°C的工作温度范围使其适用于多种环境。
    - 高可靠性:≥100次的连接周期保证了长期的使用寿命。

    应用案例和使用建议


    M12系统电缆适用于机器人技术、工厂自动化设备、过程控制和通信系统等领域。例如,在一个自动化生产线上,这种电缆可以用来连接传感器、执行器和其他设备,确保高效的实时数据传输。为了最大化其性能和寿命,建议定期检查电缆的外层是否有磨损,并保持连接处的清洁和干燥。

    兼容性和支持


    M12系统电缆与标准M12接口设备兼容,可用于各种不同的自动化系统。厂商提供了全面的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题: 电缆连接松动
    - 解决方案: 使用适当的扭矩(0.6Nm)进行安装,并定期检查连接处。
    - 问题: 连接稳定性差
    - 解决方案: 确保接口干净且正确对齐,并使用合适的扳手尺寸(15)进行连接。
    - 问题: 信号传输质量下降
    - 解决方案: 检查电缆是否受损或磨损,并确保所有连接部位紧密连接。

    总结和推荐


    M12系统电缆凭借其高可靠性、稳定性和广泛的适用性,成为工业自动化领域的理想选择。经过详细的技术评估,我们强烈推荐这款电缆用于各类工业自动化项目。无论是新项目的实施还是现有系统的升级,M12系统电缆都能提供出色的性能和长久的使用寿命。

21350102315005参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

21350102315005厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

21350102315005数据手册

厂牌 PDF简要描述 下载
HARTING 圆形线缆 HARTING 21350102315005 21350102315005数据手册

21350102315005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.8384 ¥ 167.6341
10+ $ 19.4615 ¥ 164.45
25+ $ 18.6704 ¥ 157.7648
50+ $ 18.3018 ¥ 154.6506
100+ $ 16.7248 ¥ 141.3243
250+ $ 15.2945 ¥ 129.2382
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 167.63
