15220262601000

厂牌: HARTING
产品描述: Push-Pull,Receptacle 1.27mm 2 26pin 1.7A 金 黑色 SMD,P=1.27mm 贴片安装 21.59mm(长度)*7.4mm(高度)
供应商型号: N-15220262601000
供应商: 云汉优选
标准整包数: 1

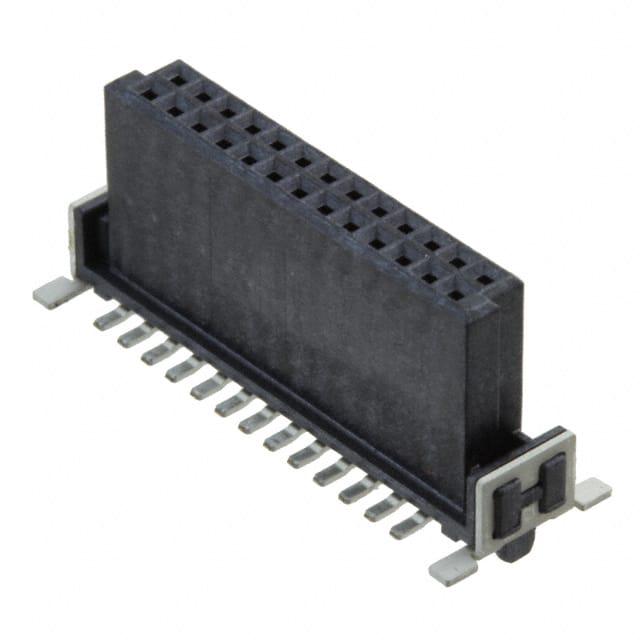

HARTING 矩形连接器 - 针座 - 插座/母插口 15220262601000

15220262601000概述

    har-flex® 技术手册

    产品简介


    har-flex® 是一款高性能的柔性连接解决方案,适用于多种不同的应用领域,如工业控制、嵌入式计算、电信、医疗、交通运输和广播等。它旨在为用户提供卓越的可靠性和易用性,同时具备高效的组装工艺和高度的灵活性。

    技术参数


    - 接触间距:1.27 mm
    - 可选引脚数:所有偶数引脚(6至100)
    - 堆叠高度:
    - 直型(直型):1.75 mm 和 3.25 mm
    - 角型(直型):6.25 mm 和 9.05 mm
    - 焊接技术:表面贴装技术(SMT)
    - 封装形式:带式包装(Tape and Reel)或盘式包装(Tray),最小订购量(MOQ)为1件或560件
    - 操作环境:标准工业环境条件,包括温度、湿度和振动要求

    产品特点和优势


    1. 卓越的机械稳定性:即使在小型化PCB上也能提供优异的机械性能。
    2. 高效的空间利用率:通过提供各种偶数引脚数(6到100)来优化PCB上的可用空间。
    3. 灵活的架构设计:支持“披萨盒”类型的连接结构,便于实现多层板之间的灵活连接。
    4. 兼容性强:与Erni SMC兼容,提供了双重来源的选择。
    5. 易于自动化装配:采用表面贴装技术(SMT),支持自动装配工艺,如“拾放”和“卷带”包装。

    应用案例和使用建议


    har-flex® 主要应用于板对板和板对电缆的连接,特别是在工业控制器、数字板、飞行宽带和基站等领域的扩展卡和适配器中。使用时,建议根据具体应用需求选择合适的堆叠高度和引脚数,并确保装配过程中保持一致的共平面度以保证可靠连接。对于需要承受较大应力的应用,可考虑加装可选的应力释放装置以保护接点免受机械应力的影响。

    兼容性和支持


    har-flex® 具备良好的兼容性,特别是与Erni SMC的兼容性使得它能够作为替代品被广泛使用。厂商提供了全面的支持服务,包括价格清单、订单处理、生产转移信息等,同时也提供了针对特定市场的推广材料。如果需要更详细的技术咨询或售后支持,可以直接联系产品管理团队。

    常见问题与解决方案


    1. 如何选择合适的堆叠高度?
    - 确保所选的高度与系统设计相匹配,避免过高或过低导致的电气间隙问题。

    2. 在自动化装配过程中遇到共平面度问题怎么办?
    - 检查托盘或卷带包装的设置是否正确,确保每个部件都在同一平面上进行装配。

    3. 如何判断har-flex® 是否适合特定应用?
    - 参考应用示例和技术规格,结合具体的机械和电气要求来确定其适用性。

    总结和推荐


    har-flex® 连接器是一款集高密度、小尺寸、稳固性于一体的高性能连接解决方案。它不仅具备出色的机械稳定性和空间利用率,还拥有广泛的兼容性和自动化装配能力,适用于多种行业。强烈推荐该产品用于那些追求高效连接、紧凑设计和便捷装配的应用场景。

15220262601000参数

参数
触头镀层 - 配接
排数 2
类型 Push-Pull,Receptacle
防护等级 -
额定电流 1.7A
针脚数 26pin
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 -
长*宽*高 21.59mm(长度)*7.4mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

15220262601000厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

15220262601000数据手册

厂牌 PDF简要描述 下载
HARTING 矩形连接器 - 针座 - 插座/母插口 HARTING 15220262601000 15220262601000数据手册

15220262601000封装设计

查看详情并下载
Symbol
Footprint
3D Model
