HG176A

产品分类: 霍尔传感器

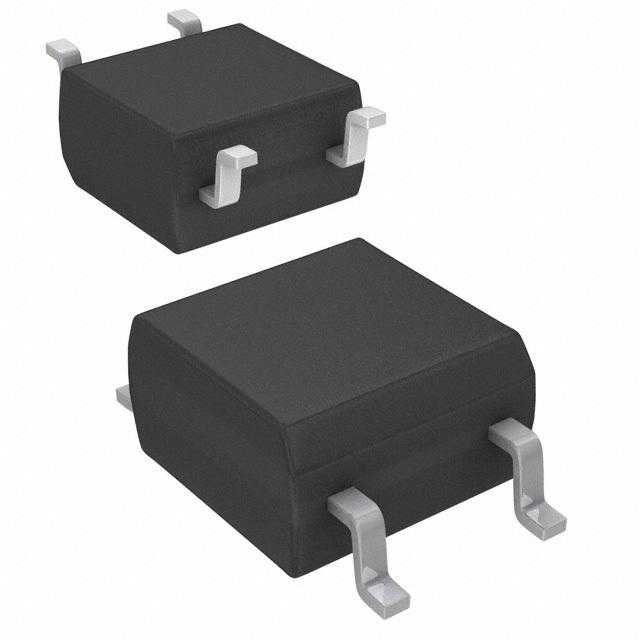

产品描述: 单轴 SOP-4 贴片安装,黏合安装
供应商型号: HG176ACT-ND
供应商: Digi-Key
标准整包数: 1
ASAHI KASEI MICRODEVICES 霍尔传感器 HG176A

HG176A概述

    HG-176A GaAs 霍尔传感器技术手册

    1. 产品简介


    HG-176A 是一款由日本旭化成微器件公司(Asahi Kasei Microdevices, AKM)生产的超级迷你模塑型 GaAs 霍尔传感器。这款传感器采用了先进的 GaAs 材料制造,使得在恒定电流驱动下比同类产品具有更高的灵敏度。标准包装形式为带状包装,每卷包含 4000 个传感器。该产品广泛应用于医疗设备、安全装置、航空航天设备以及核电控制设备等领域,对于这些领域的可靠性有着严格的要求。

    2. 技术参数


    HG-176A 的主要技术规格如下:
    | 参数 | 规格 | 单位 |
    |
    | 输出霍尔电压 | 78 ~ 1600 | mV |
    | 输入电阻 | 750 ~ 3200 | Ω |
    | 输出电阻 | 130 | Ω |
    | 不平衡电压 | -8 ~ 8 | mV |
    | 温度系数 | -0.07 ~ 0.3 | %/℃ |
    | 线性度 | ≤ ±2% | % |
    | 最大输入电压 | 8 | V |
    | 功耗 | 150 | mW |
    | 工作温度范围 | -40 ~ +125 | ℃ |
    | 存储温度范围 | -40 ~ +150 | ℃ |

    3. 产品特点和优势


    HG-176A 的独特功能和优势包括:
    - 高灵敏度:在恒定电流驱动条件下,灵敏度显著提升。
    - 高稳定性:在不同温度下的性能保持稳定,温度系数低。
    - 宽工作温度范围:-40℃ 至 +125℃ 的工作温度范围,适合各种恶劣环境。
    - 紧凑设计:采用超级迷你模塑型封装,适用于空间受限的应用场合。
    这些特点使其在多种应用场景中表现出色,特别是在需要高精度和高可靠性的场合。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备中的位置检测。
    - 安全装置中的速度检测。
    - 航空航天设备中的姿态检测。
    使用建议:
    - 确保传感器的工作环境温度在规定范围内,以避免超出额定温度范围导致的性能下降。
    - 在应用过程中,定期进行校准,确保传感器输出的准确性和一致性。

    5. 兼容性和支持


    HG-176A 与其他设备的兼容性良好,可以无缝集成到现有的系统中。制造商提供全面的技术支持和售后服务,确保用户能够顺利地安装和调试产品。

    6. 常见问题与解决方案


    问题1:传感器输出不稳定。
    解决方案:检查传感器的工作温度是否超出规定范围,如果超出则调整工作环境或采取散热措施。
    问题2:传感器灵敏度降低。
    解决方案:检查电源电压是否稳定,以及电路连接是否正确。
    问题3:传感器无法正常工作。
    解决方案:确认传感器是否被静电损坏,如有必要请更换传感器。

    7. 总结和推荐


    总体来说,HG-176A 是一款高性能、高可靠性的霍尔传感器,适用于多种高精度应用场景。其高灵敏度、高稳定性和宽工作温度范围等特点使其在市场上具有很强的竞争力。对于需要高可靠性和精确测量的场合,强烈推荐使用 HG-176A。使用前请务必阅读并遵守制造商的安全和注意事项。

HG176A参数

参数
分辨率 -
最大工作供电电压 -
最小工作供电电压 -
典型带宽 -
感应范围 -
最大供电电流 -
输出类型 -
轴类型 单轴
最大输出电流 -
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HG176A厂商介绍

Asahi Kasei Microdevices Corporation(旭化成微电子公司)是日本旭化成集团下属的一家半导体公司,专注于高性能模拟和混合信号集成电路的设计、开发和制造。公司的产品广泛应用于工业、汽车、通信和消费电子等领域。

主营产品分类:
1. 电源管理:包括DC/DC转换器、电源监控器等,用于提高电源效率和稳定性。
2. 音频/视频:包括音频放大器、视频接口芯片等,用于提升音质和视频显示效果。
3. 通信接口:包括以太网PHY、USB接口芯片等,用于实现高速数据传输。
4. 传感器:包括温度、湿度传感器等,用于环境监测和控制。
5. 微控制器:包括8位、16位、32位微控制器,用于各种嵌入式系统。

应用领域:
1. 工业自动化:用于控制和监测生产线,提高生产效率和安全性。
2. 汽车电子:用于车载娱乐系统、安全系统等,提升驾驶体验和安全性。
3. 通信设备:用于基站、路由器等设备,实现高速稳定的数据传输。
4. 消费电子:用于智能手机、平板电脑等设备,提升用户体验。

Asahi Kasei Microdevices的优势:
1. 技术领先:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
3. 客户支持:提供专业的技术支持和定制化服务,满足客户需求。
4. 全球布局:在全球设有多个研发中心和销售网络,便于与客户沟通和合作。

HG176A数据手册

厂牌 PDF简要描述 下载
ASAHI KASEI MICRODEVICES 霍尔传感器 ASAHI KASEI MICRODEVICES HG176A HG176A数据手册
