125GSE

产品分类: 音频变压器
产品描述: General Purpose 4Ω~32Ω 250mΩ 25W 2.5KΩ~10KΩ 50Ω 25W 2KV@ 1Second 100Hz~15KHz 底座安装,焊接安装 105.41mm*73.15mm*87.88mm
供应商型号: HA-125GSE
供应商: 海外现货
标准整包数: 1

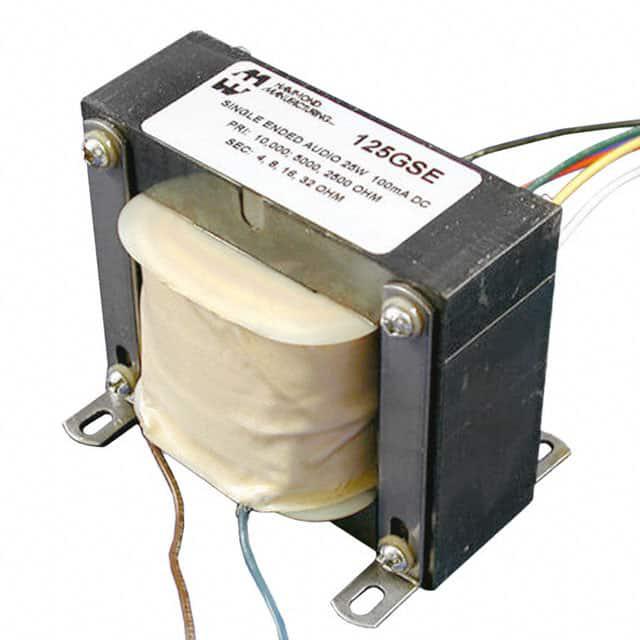

HAMMOND MANUFACTURING 音频变压器 125GSE

125GSE概述

    Hammond 125SE 系列音频变压器技术手册解析

    产品简介


    Hammond 125SE系列是通用单端管输出变压器,专为一般用途或替代应用而设计(不适用于高保真音响)。这些变压器适用于单端、管输出电路中,尤其适合于音频放大设备中。本系列变压器提供了一系列型号,涵盖了不同功率需求和阻抗范围,从而满足广泛的应用场景。

    技术参数


    以下是Hammond 125SE系列的主要技术参数列表:
    - 频率响应:在额定功率下,100 Hz 至 15 kHz(+/- 1 dB最大误差,参考1 kHz)。
    - 初级绕组:最小电感9.58亨利(±20%),直流电阻90.6欧姆(±20%)。
    - 阻抗范围:初级阻抗从2,500到10,000欧姆;次级阻抗从4到32欧姆。
    - 最大音频功率:根据不同的型号,最大音频功率范围从3瓦特到25瓦特。
    - DC偏置电流:根据不同的型号,DC偏置电流范围从25 mA到100 mA。
    - 重量:根据不同型号,重量范围从0.5磅到6磅。
    - 尺寸:不同型号的尺寸略有差异,具体尺寸请参见规格表格。
    - 安装孔位:对于需要安装孔位的型号,提供了相应的孔位尺寸。

    产品特点和优势


    - 适用广泛:这些变压器可以用于各种单端、管输出电路中,无论是旧设备的替换还是新设备的设计。
    - 低失真:提供良好的频率响应,确保了声音的清晰度和还原度。
    - 高质量材料:使用29M6钢芯,采用气隙设计,减少DC偏置饱和,提高稳定性。
    - 易于安装:开放式的结构设计,配以适当的导线长度,便于灵活安装和布线。

    应用案例和使用建议


    - 应用案例:这些变压器常用于老式音频放大器的改造,或是设计新的复古风格音响系统。例如,在修复一个上世纪70年代的老式真空管放大器时,可以用这些变压器替代原有的损坏部件,以恢复其原始的声音效果。
    - 使用建议:选择合适的型号取决于所需的音频功率和阻抗匹配。根据负载需求合理配置变压器,可以确保最佳性能。此外,在安装时,保持初级和次级绕组之间的适当间距,有助于降低干扰并提高音质。

    兼容性和支持


    这些变压器与标准音频设备兼容,可轻松集成到现有的音频系统中。制造商提供详细的技术支持,包括安装指导和技术咨询服务。如需更多信息,请联系制造商。

    常见问题与解决方案


    - 问题1:如何确定正确的变压器型号?
    - 解答:根据所需的音频功率和负载阻抗选择合适的型号。例如,若需要处理20瓦特的功率,应选择125FSE或更高功率的型号。

    - 问题2:安装过程中需要注意哪些事项?
    - 解答:确保正确连接初级和次级绕组,避免接反。按照产品手册中的安装指南进行操作,特别是要关注绕组的极性标记。

    总结和推荐


    综上所述,Hammond 125SE系列音频变压器以其出色的频率响应、低失真和广泛的适用性,成为音频工程领域的理想选择。无论是在音频放大器的替换或新设计中,这些变压器都展示了其卓越的性能和可靠性。我们强烈推荐使用这些变压器,尤其是对于对音质有高要求的项目。

125GSE参数

参数
变压器类型 General Purpose
功率水平 25W
回波损耗 -
初级直流阻抗(DCR) 50Ω
频率范围 100Hz~15KHz
匝数比 -
次级侧阻抗 4Ω~32Ω
额定功率 25W
次级直流阻抗(DCR) 250mΩ
初级侧阻抗 2.5KΩ~10KΩ
绝缘电压 2KV@ 1Second
长*宽*高 105.41mm*73.15mm*87.88mm
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,散装

125GSE厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

125GSE数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 音频变压器 HAMMOND MANUFACTURING 125GSE 125GSE数据手册

125GSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 124.43 ¥ 1106.6182
5+ $ 122.475 ¥ 1089.2315
10+ $ 120.865 ¥ 1074.9129
25+ $ 119.255 ¥ 1060.5944
50+ $ 117.76 ¥ 1047.2986
100+ $ 116.265 ¥ 1034.0028
库存: 11
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 3319.85
