370CX

产品分类: 电源变压器
产品描述: 550V,6.3V,6.3V 75mA Quad 59VA 100V,110V,120V,200V,220V,240V Dual,Multiple Taps 是 导线安装,底座安装 76.2mm*63.5mm*77.72mm
供应商型号: HA-370CX
供应商: 海外现货
标准整包数: 1

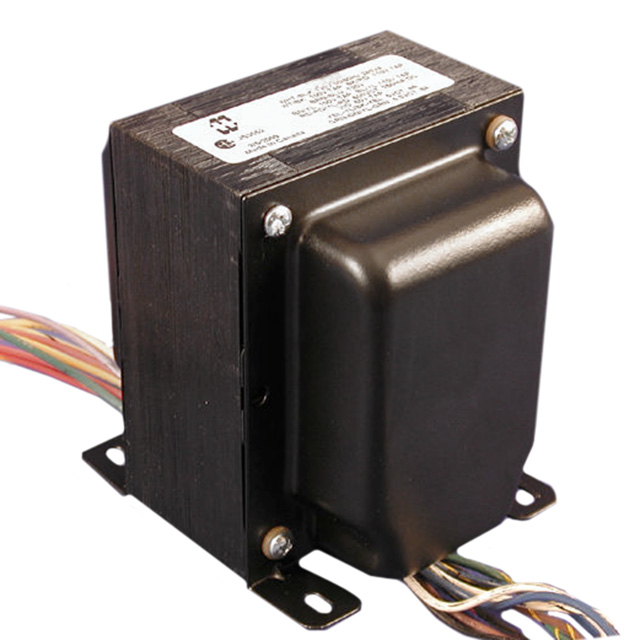

HAMMOND MANUFACTURING 电源变压器 370CX

370CX概述

    高压(板)与灯丝(300系列)变压器

    产品简介


    Hammond Mfg. 的300系列高压(板)与灯丝变压器是专为音频设备、放大器和其他需要高电压电源的应用而设计的。这些变压器提供多种型号,以满足不同的电流需求,涵盖从低压到高压的各种应用。它们的主绕组采用通用设计,能够适应100至240V的交流电压,并支持50/60Hz的频率。主要功能包括高效能的电压转换和低噪声输出。

    技术参数


    - 输入电压:100, 110, 120, 200, 220, 230, 240 VAC,50/60 Hz。
    - 输出电压:根据不同的型号,输出电压范围从200V到1200V不等。
    - 绕组配置:二次侧包含中心抽头(C.T.),输出电压根据型号不同有所差异。
    - 电容击穿测试:2,000 VAC。
    - 其他特性:
    - 50VAC偏置电压接线端(除了379WX型号,使用独立的60VAC绕组)。
    - 内置法拉第铜质初级屏蔽,减少高频耦合干扰。
    - 浓缩式绕组设计,降低磁场泄漏和噪音。

    产品特点和优势


    - 通用性:300系列具有广泛的输入电压兼容性,适合全球不同地区的电源标准。
    - 可靠性:通过2,000 VAC的电容击穿测试,确保了在高压环境下的长期稳定运行。
    - 低噪音设计:内部法拉第屏蔽和优化的绕组结构显著减少了电磁干扰和机械噪音。
    - 可选型号:提供多种型号以适应不同应用,如300BX针对300B管,302AX针对2A3管等。

    应用案例和使用建议


    这些变压器常用于高端音频系统、音乐合成器、电子乐器和专业音响设备中。例如,对于要求高功率和高保真度的音频放大器,370BX(44VAC,480VCT @ 58mA)型号因其出色的性能和稳定性而被广泛选用。
    在使用这些变压器时,建议进行细致的负载匹配和散热管理,特别是在高功率应用中,以确保最佳性能和延长使用寿命。

    兼容性和支持


    - 兼容性:300系列与大多数常见的音频和电子设备兼容。
    - 技术支持:Hammond Mfg. 提供详尽的技术文档和设计指南,以便于用户安装和维护。此外,该公司还提供了专业的技术支持和售后服务。

    常见问题与解决方案


    - 问题1:变压器无法正常启动。
    - 解决方法:检查输入电压是否正确,确认连接线没有松动,并确保电源符合规定的电压和频率。

    - 问题2:输出电压不稳定。
    - 解决方法:检查负载是否合适,避免超载;同时,确保接地良好,减少外界干扰。
    - 问题3:变压器发热严重。
    - 解决方法:适当增加散热措施,如加装散热片或风扇;合理分配负载,避免长时间过载运行。

    总结和推荐


    综上所述,Hammond Mfg. 的300系列高压(板)与灯丝变压器是一款高度可靠且性能卓越的产品,适用于各种高端音频和电子设备。其广泛适用的电压范围、高效的转换能力和良好的电磁兼容性使其在市场上具有很强的竞争力。如果你正在寻找一款高品质的电源变压器,强烈推荐考虑Hammond Mfg. 的300系列。

370CX参数

参数
输出电压 -
初级电压 100V,110V,120V,200V,220V,240V
次级电流 75mA
次级电压 550V,6.3V,6.3V
初级绕组 Dual,Multiple Taps
次级绕组 Quad
中心抽头
额定功率 59VA
长*宽*高 76.2mm*63.5mm*77.72mm
安装方式 导线安装,底座安装
应用等级 商业级
零件状态 在售
包装方式 散装

370CX厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

370CX数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 电源变压器 HAMMOND MANUFACTURING 370CX 370CX数据手册

370CX封装设计

查看详情并下载
Symbol
Footprint
3D Model
