229A88

产品分类: 电源变压器
产品描述: 44V(Parallel),88V(Series) 65mA Dual 6VA 115V,230V Dual 否 通孔安装 39.62mm*47.75mm*21.59mm
供应商型号: HA-229A88
供应商: 海外现货
标准整包数: 1

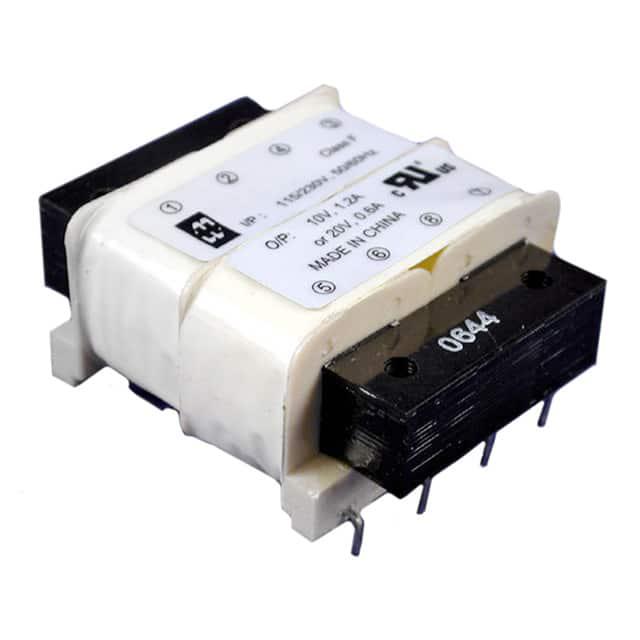

HAMMOND MANUFACTURING 电源变压器 229A88

229A88概述

    Power Transformer - Dual Primary: A Comprehensive Guide

    1. 产品简介


    Power Transformer - Dual Primary 是一款专为低电压 PCB 板安装设计的变压器。它具有独特的半环形设计,使得产品拥有低轮廓安装特性,能够在空间受限的应用中实现高效的电源转换。这种变压器适用于广泛的电子设备,如家用电器、工业控制设备和通信系统。

    2. 技术参数


    - 外形尺寸:
    - A: 1.56" (40 mm)
    - B: 1.88" (48 mm)
    - C: 0.85" (22 mm)
    - D: 0.38" (10 mm)
    - D1: 0.38" (10 mm)
    - E: 1.60" (41 mm)
    - PCB板间距: 1.00" (25 mm)
    - 引脚大小: 0.02" x 0.04" (1 mm x 1 mm)

    - 电气参数:
    - 尺寸(VA): 6
    - 初级电压: 115/230V, 50/60Hz
    - 次级电压(串联): 88V C.T. @ 65mA
    - 次级电压(并联): 44V @ 130mA
    - 调节率: 30%
    - 绝缘和防护:
    - 高绝缘 - Hipot 测试电压: 1,750V RMS
    - 绝缘等级: Class B, 130°C
    - 认证:
    - C UL US 认证

    3. 产品特点和优势


    - 低轮廓设计: 采用双分裂线圈设计,占用空间小,适用于紧凑型设备。
    - 高耦合度和平衡绕组: 半环形设计确保良好的初二次级耦合,无静电屏蔽需求,且EMF辐射低。
    - 宽范围输入电压: 支持115V/230V, 50/60Hz的双重初级电压输入,适应不同国家的电源标准。
    - 高绝缘性能: 高达1,750V的Hipot测试电压,符合严格的绝缘标准。
    - 安全认证: C UL US 认证,确保符合美国的安全标准。

    4. 应用案例和使用建议


    - 家用电器: 可用于微波炉、吸尘器等需要高效电源转换的家电设备。
    - 工业设备: 在工厂自动化控制系统中,提供稳定的电源供应。
    - 通信设备: 适用于电信基站等需要高效、可靠的电源转换设备。
    使用建议:
    - 在接线时务必注意引脚的正确连接,避免错误连接导致的损坏。
    - 根据负载需求选择合适的次级电压配置(串联或并联)以获得最佳性能。
    - 定期检查设备以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 此变压器适用于多种低电压应用场合,易于集成到现有的电路设计中。
    - 支持: 厂商提供详细的技术文档和应用指南,同时提供专业的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方案: 检查输入电压是否正确,确认引脚连接无误。
    - 问题2: 输出电压不稳定。
    - 解决方案: 确保次级绕组配置正确,并检查是否有负载过大的情况。
    - 问题3: 过热现象。
    - 解决方案: 检查散热条件是否良好,确保设备周围有足够的通风空间。

    7. 总结和推荐


    Power Transformer - Dual Primary 是一款高性能的低电压PCB板安装变压器,特别适合在紧凑空间内进行电源转换。它的设计紧凑、性能稳定、安全可靠,是各种应用的理想选择。强烈推荐使用这款产品,尤其是对于那些需要高效、可靠电源转换的场合。

229A88参数

参数
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 6VA
输出电压 -
初级电压 115V,230V
次级电流 65mA
次级电压 44V(Parallel),88V(Series)
长*宽*高 39.62mm*47.75mm*21.59mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

229A88厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

229A88数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 电源变压器 HAMMOND MANUFACTURING 229A88 229A88数据手册

229A88封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 11.155 ¥ 94.4829
50+ $ 10.925 ¥ 92.5348
75+ $ 10.81 ¥ 91.5607
125+ $ 10.695 ¥ 90.5867
500+ $ 10.465 ¥ 88.6386
库存: 150
起订量: 34 增量: 1
交货地:
最小起订量为:25
合计: ¥ 2362.07
