1591XXFSBK

产品分类:

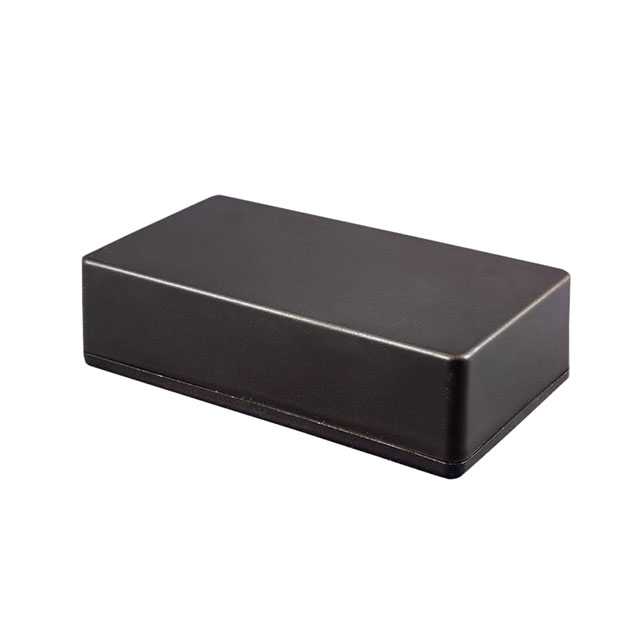

产品描述: Hammond ABS外壳, 外部尺寸221 x 150 x 58mm, 1591系列, IP54
供应商型号: 1511189
供应商: 海外现货
标准整包数: 1
HAMMOND MANUFACTURING  1591XXFSBK

1591XXFSBK概述


    产品简介


    产品类型:Hammond MFG公司的1591XXFS系列电子外壳。
    主要功能:该产品主要用于容纳和保护PCB板和其他电子元件。它提供了一个坚固且防尘防水的外壳,适用于各种工业控制设备、测量仪器以及其他需要对外部环境进行防护的应用场景。
    应用领域:广泛应用于自动化控制、医疗设备、测试仪器、通信设备等领域。

    技术参数


    - 尺寸:
    - 内部高度:126.00mm(4.96英寸)
    - 内部宽度:63.50mm(2.50英寸)
    - 内部长度:205.00mm(8.07英寸)
    - 外部尺寸:
    - 箱体高度:57.34mm(2.26英寸)
    - 箱体宽度:150.00mm(5.91英寸)
    - 盖子高度:204.47mm(8.05英寸)
    - 盖子和箱体的PCB柱子:接受#4 x 1/4"自攻螺丝
    - 壁厚:6.50mm(0.26英寸)
    - 螺钉规格:#4 x 1/2"自攻螺丝
    - 最大适配PCB尺寸:未随外壳提供
    - 材质:通用ABS塑料(可根据要求更换其他材料和颜色)

    产品特点和优势


    - 坚固耐用:采用高抗冲击强度的ABS塑料,能够承受一定的物理冲击。
    - 易于安装和维护:通过自攻螺丝固定,简单快捷,且方便拆卸进行维护。
    - 防护等级:具有较好的防尘防水性能,适用于多种恶劣环境。
    - 可定制化:支持工厂修改,如铣削、钻孔、印刷等,满足个性化需求。
    - 标准化设计:有STEP和IGES格式的3D模型文件,方便在设计软件中调用。

    应用案例和使用建议


    应用案例:该产品经常被用于制造工业控制面板,其中需要将多个电子组件整合到一个紧凑的空间内。在通信设备中也常被用来保护信号处理模块。
    使用建议:在安装PCB板时,确保螺丝拧紧力度在(35-43) Ozf.in (25-30) cN.m之间,以避免过紧或过松导致的损坏。建议在箱体和盖子的内部预先放置橡胶垫圈,以增强密封效果。

    兼容性和支持


    - 兼容性:适用于#4 x 1/4"和#4 x 1/2"自攻螺丝,便于安装和替换。
    - 技术支持:如有任何疑问,可通过电子邮件mjm@hammondmfg.com联系工厂获取技术支持。

    常见问题与解决方案


    - 问题:如何确定合适的螺丝扭矩?
    - 解决方案:按照推荐扭矩范围(35-43 Ozf.in / 25-30 cN.m)使用扭矩扳手进行拧紧。
    - 问题:PCB板尺寸过大无法放入?
    - 解决方案:确认所选型号的内部空间大小,或联系厂家定制特殊尺寸。

    总结和推荐


    总结:Hammond MFG公司的1591XXFS系列外壳凭借其坚固耐用、易于安装和维护的特点,在工业控制和通信设备中表现出色。同时,其可定制化和丰富的配件选择使得该产品在市场上具备较强的竞争力。
    推荐:强烈推荐给需要对电子元件进行可靠保护的工程师和技术人员。

1591XXFSBK参数

参数
长*宽*高 221.01mm*150.01mm*63.5mm
安装方式 法兰安装
零件状态 在售

1591XXFSBK厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

1591XXFSBK数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING HAMMOND MANUFACTURING 1591XXFSBK 1591XXFSBK数据手册

1591XXFSBK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.8151
5+ ¥ 84.3025
10+ ¥ 78.6824
20+ ¥ 77.2773
50+ ¥ 77.2773
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.81
