1550Z111BK

产品分类:

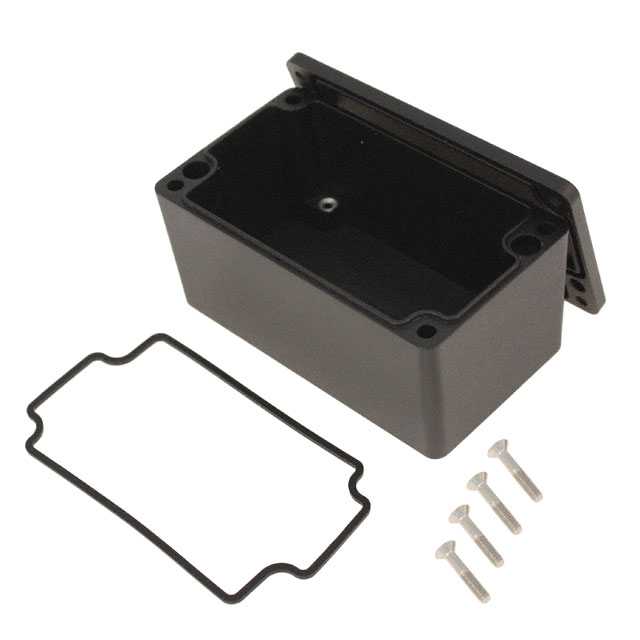

产品描述: Hammond 铝外壳, 外部尺寸4.54 x 2.58 x 1.97in, 1550Z系列, IP66
供应商型号: HM205-ND
供应商: Digi-Key
标准整包数: 1
HAMMOND MANUFACTURING  1550Z111BK

1550Z111BK概述

    电子元器件产品技术手册解析:基本外壳 1550Z111
    本文旨在解析一款由Hammond Manufacturing公司生产的电子元器件——基本外壳1550Z111(型号:1550Z111)。通过对技术手册内容的分析,我们将详细介绍其基本特征、技术参数、产品特点及优势、应用案例和使用建议,以及兼容性和常见问题解决方案。

    产品简介


    产品类型: 基本外壳
    主要功能: 提供IP防护等级为NEMA 4和4X的保护,适用于各种严苛环境下的电子设备。
    应用领域: 广泛应用于工业控制、通信、安防等领域,尤其是需要对内部电路板进行有效保护的应用场合。

    技术参数


    | 参数项 | 具体数值 |

    | 外形尺寸 | 长:103.00mm (4.06英寸)
    宽:55.28mm (2.18英寸)
    高:89.05mm (3.51英寸) |
    | 内部尺寸 | 长:107.37mm (4.23英寸)
    宽:57.37mm (2.26英寸)
    深:55.40mm (2.18英寸) |
    | 材质 | 盒体和盖子由压铸铝合金制成 |
    | NEMA防护等级 | 4、4X |
    | 可接受螺钉类型 | 自攻螺钉(直径6mm)
    M4 - 0.7机螺钉 |
    | 平均壁厚 | 3.00mm (.12英寸) |

    产品特点和优势


    - 高防护等级:具备NEMA 4和4X防护等级,适合户外和严苛环境。
    - 材质优良:采用压铸铝合金,具备良好的机械强度和耐腐蚀性。
    - 多用途安装:设计支持多种安装方式,灵活适应不同安装需求。
    - 美观耐用:表面处理优良,外观精美,长期使用不易褪色。

    应用案例和使用建议


    - 工业控制:在工厂自动化控制系统中作为控制箱使用。
    - 通信设备:作为基站设备的保护壳。
    - 安防系统:用于安全监控设备的外部防护。
    使用建议:
    - 在使用过程中,请确保按照手册指示正确安装螺丝,避免过紧导致结构损坏。
    - 考虑到产品内部空间有限,建议预先规划好电路板及其他部件的布局,以保证设备运行时的稳定性和散热效率。

    兼容性和支持


    - 该产品可与市面上标准的6mm自攻螺钉和M4 - 0.7机螺钉配合使用,确保良好的物理兼容性。
    - 用户可通过邮件(mjm@hammondmfg.com)联系厂家获取工厂定制服务,如铣削、钻孔、打印等加工需求。

    常见问题与解决方案


    - Q: 如何正确安装螺钉?
    - A: 使用适当的扭矩扳手,确保不超过5-7.5磅英尺(50-75厘米牛顿米)的力矩。
    - Q: 产品表面处理如何保持良好状态?
    - A: 定期清洁并避免长时间暴露于化学物质中,防止表面氧化或腐蚀。

    总结和推荐


    综上所述,基本外壳1550Z111是一款性能优良、功能齐全的电子元器件产品。其高防护等级、优良的材料质量和广泛的应用范围使其在市场上具有很强的竞争优势。对于需要在严苛环境下对内部电子设备提供保护的应用场合,推荐选择此款产品。

1550Z111BK参数

参数
长*宽*高 115.39mm*65.41mm*55.4mm
零件状态 在售

1550Z111BK厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

1550Z111BK数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING HAMMOND MANUFACTURING 1550Z111BK 1550Z111BK数据手册

1550Z111BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.5592 ¥ 207.5252
5+ $ 20.2134 ¥ 169.1612
10+ $ 18.8926 ¥ 158.1078
25+ $ 17.2786 ¥ 144.5999
50+ $ 16.1495 ¥ 135.1514
100+ $ 15.522 ¥ 129.8997
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 207.52
