HP50PCLG

产品分类: 按钮开关
产品描述: Hammond 插头, HPN4PC系列, PC制, 用于UL 和 CSA 外壳
供应商型号: SCE-HP50PCLG
供应商: 海外现货
标准整包数: 1

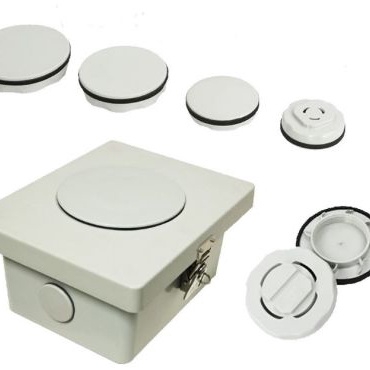

HAMMOND MANUFACTURING 按钮开关 HP50PCLG

HP50PCLG概述

    Hole Plugs HPN4PC Series 技术手册

    1. 产品简介


    Hole Plugs HPN4PC 系列是一种专为密封未使用的按钮孔、导管开口和开孔而设计的电子元器件。这些插塞标准尺寸为 30.5mm,采用聚碳酸酯材质制造,适用于多种工业场合。其主要功能是防止灰尘、油污和水进入,确保电气设备的防护等级。

    2. 技术参数


    Hole Plugs HPN4PC 系列提供了多种规格,覆盖不同直径的孔径。以下是部分型号的技术规格:
    - HP12PCLG/HP12PCGY: 额定直径范围 0.50 - 0.81 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 0.5 英寸的按钮。
    - HP50PCLG/HP50PCGY: 额定直径范围 0.81 - 0.94 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 0.5 英寸的导管。
    - HP75PCLG/HP75PCGY: 额定直径范围 1.00 - 1.31 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 0.75 英寸的导管。
    - HP100PCLG/HP100PCGY: 额定直径范围 1.38 - 1.62 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 1 英寸的导管。
    - HP125PCLG/HP125PCGY: 额定直径范围 1.69 - 1.88 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 1.25 英寸的导管。
    - HP150PCLG/HP150PCGY: 额定直径范围 2.00 - 2.19 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 1.5 英寸的导管。
    - HP200PCLG/HP200PCGY: 额定直径范围 2.50 - 2.75 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 2 英寸的导管。
    - HP250PCLG/HP250PCGY: 额定直径范围 2.88 - 3.12 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 2.5 英寸的导管。
    - HP300PCLG/HP300PCGY: 额定直径范围 3.50 - 3.75 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 3 英寸的导管。
    - HP350PCLG/HP350PCGY: 额定直径范围 4.00 - 4.25 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 3.5 英寸的导管。
    - HP400PCLG/HP400PCGY: 额定直径范围 4.50 - 4.75 英寸,厚度范围 0.06 - 0.25 英寸,适用于直径为 4 英寸的导管。

    3. 产品特点和优势


    - 自中心化与防旋转设计:快速且方便的一人安装,无需工具。
    - 广泛的应用范围:适用于从 16 号到 1/4 英寸厚的机柜壁。
    - 双重颜色选择:ANSI 61 灰色(GY)和 RAL7035 浅灰色(LG),易于区分和识别。
    - 符合国际标准:获得 UL 和 CSA 认证,适用于多种防护类型(Type 1, 3, 3R, 4, 4X)。

    4. 应用案例和使用建议


    - 使用案例:适用于各种工业控制面板、配电箱和其他需要高防护等级的电气设备。
    - 使用建议:在安装前检查孔径大小是否匹配,确保密封效果。对于不同材料的机柜壁,可适当调整安装方法以达到最佳密封效果。

    5. 兼容性和支持


    - 兼容性:与多种导管和开孔装置兼容,适用于标准的电气设备安装。
    - 支持和维护:提供官方技术支持和维修服务,确保用户在使用过程中得到充分保障。

    6. 常见问题与解决方案


    - 问题 1:安装后密封不严。
    - 解决方案:确认孔径尺寸准确,并按照说明书操作确保正确安装。
    - 问题 2:安装时遇到阻力。
    - 解决方案:适当润滑并按正确方向缓慢安装,确保均匀受力。

    7. 总结和推荐


    Hole Plugs HPN4PC 系列以其高效的防护能力和便捷的安装方式,成为工业电气设备中不可或缺的配件。其广泛的应用范围和卓越的质量使其在市场上具有很强的竞争优势。强烈推荐在各类工业场合使用该系列产品。

HP50PCLG参数

参数
开关功能 -
指示颜色 -
面板开孔尺寸 -
电流额定值 -
最大交流触点电压 -
开关配置 -
最大直流触点电压 -
执行器类型 -
机械寿命 -
电气寿命 -
长*宽*高 31.75mm(长度)*31.75mm(高度)
安装方式 按扣安装

HP50PCLG厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

HP50PCLG数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 按钮开关 HAMMOND MANUFACTURING HP50PCLG HP50PCLG数据手册

HP50PCLG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.9169
5+ ¥ 80.2427
10+ ¥ 68.9328
25+ ¥ 65.8544
库存: 5
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 94.91
直接购买
加入购物车
