首页  >  产品百科  >  504102B00000G

504102B00000G

产品分类: 风扇和热管理
厂牌: AAVID THERMALLOY

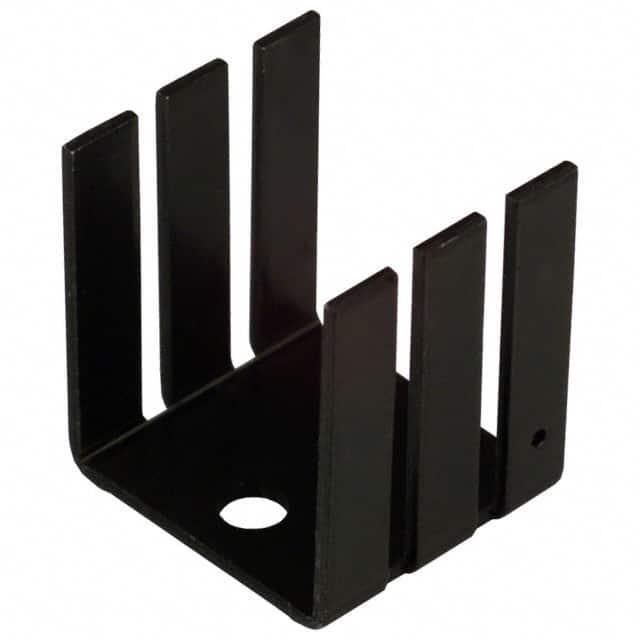

产品描述: Heat Sink Passive TO-220 Screw Mount Aluminum 15.6°C/W Black Anodized
供应商型号: AV-A-THD504102B00000G
供应商: Avnet
标准整包数: 3000
AAVID THERMALLOY 风扇和热管理 504102B00000G

504102B00000G概述


    产品简介


    产品类型与主要功能
    Board Level Cooling – Channel 5040 是一款专为冷却 TO-220 设备而设计的窄通道板级散热器系列。该系列产品通过高效的热传导和散热能力,确保电子设备在高负载下仍能保持良好的运行温度,从而延长其使用寿命并提升整体性能。
    应用领域
    该产品广泛应用于电源管理模块、电机驱动器、汽车电子、通信设备及各种工业控制系统等领域,特别适合于对空间利用率和散热效率有较高要求的应用场合。

    技术参数


    | 参数类别 | 技术规格 |

    | 材质 | 铝合金 |
    | 表面处理 | 黑色阳极氧化 |
    | 宽度(mm) | 19.80 |
    | 长度(mm) | 21.59 |
    | 高度(mm) | 视具体型号而定(请参阅“H”Dim列) |
    | 安装方向 | 垂直/水平 |
    | 设备附件选项 | 需要安装套件 |
    | 热界面材料 | - |
    | 订购型号 | 504102B00000G |
    | 订购型号 | 504202B00000G |

    产品特点和优势


    - 高效散热: Board Level Cooling – Channel 5040 采用窄通道设计,可有效提高散热效率,确保设备在高负荷下稳定运行。
    - 易于安装: 支持垂直和水平安装,适应多种应用场景,同时需要配套的安装套件以确保牢固安装。
    - 耐用材质: 使用铝合金材料,不仅重量轻,而且具备出色的导热性能和耐腐蚀性,适合在恶劣环境下使用。
    - 宽泛适用性: 适用于不同类型的 TO-220 设备,可满足多样化的散热需求,提高设备的可靠性。

    应用案例和使用建议


    应用案例
    一个典型的使用场景是电源管理模块,在这种情况下,Channel 5040 能够有效地冷却功率器件,避免过热导致的故障。
    使用建议
    - 确保安装过程中正确使用配套的安装套件,以保证散热器与设备之间的紧密接触。
    - 定期检查散热器的工作状态,确保热界面材料没有失效,及时更换损坏部件。
    - 对于特殊环境下的应用,可以考虑增加额外的冷却措施以提高散热效果。

    兼容性和支持


    - 兼容性: Channel 5040 可与大多数标准 TO-220 设备兼容,但具体应用时需根据实际设备的尺寸进行调整。
    - 支持信息: 如需技术支持或产品订购,请联系当地的销售代表或访问官方网站获取更多帮助。全球服务热线:美国 +1.855.322.2843;欧洲 +39.051.764002;亚洲 +86.21.6115.2000 x8122。

    常见问题与解决方案


    1. Q: 散热器无法达到预期的冷却效果怎么办?
    - A: 首先确认热界面材料是否已经老化或损坏,如果是,则需要更换新的热界面材料。此外,确保安装过程正确无误,检查是否有空气间隙或松动的地方。

    2. Q: 如何确定正确的高度规格?
    - A: 根据设备的高度选择相应的高度规格(具体数值见“H”Dim列),或者咨询专业的工程师以获取最佳建议。

    总结和推荐


    总的来说,Board Level Cooling – Channel 5040 是一款具有出色散热性能和广泛应用前景的产品。它能够满足大多数 TO-220 设备的散热需求,并且通过可靠的材质和坚固的设计提高了设备的整体可靠性。因此,我们强烈推荐使用这款产品,特别是在高负荷和空间有限的应用环境中。

504102B00000G参数

参数
长*宽*高 17.8mm*19.8mm*21.6mm
安装方式 螺纹安装
零件状态 在售
包装方式 袋装

504102B00000G厂商介绍

Aavid Thermalloy是一家全球领先的热管理解决方案提供商,专注于为各种行业提供高效的散热产品。公司主营产品包括散热器、热导管、热界面材料、风扇和风扇过滤器等,广泛应用于通信、计算机、工业、医疗和汽车等领域。

Aavid Thermalloy的优势在于其强大的研发能力和丰富的行业经验。公司拥有一支专业的技术团队,能够根据客户需求,提供定制化的热管理解决方案。此外,Aavid Thermalloy还拥有先进的生产设备和严格的质量控制体系,确保产品的高性能和可靠性。公司在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求,提供及时的技术支持和服务。

504102B00000G数据手册

厂牌 PDF简要描述 下载
AAVID THERMALLOY 风扇和热管理 AAVID THERMALLOY 504102B00000G 504102B00000G数据手册

504102B00000G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.5802 ¥ 15.1036
9000+ $ 1.5661 ¥ 14.9687
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 45310.8
