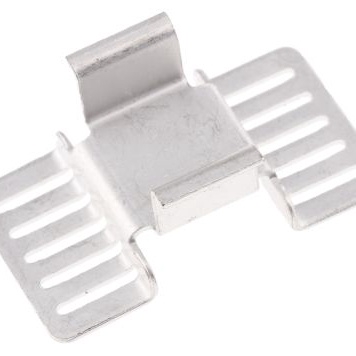

7106DG/TR

产品分类: 风扇和热管理
厂牌: AAVID THERMALLOY
产品描述: AAVID 电子散热器, 14.99 x 25.91 x 9.52mm, 15K/W, PCB表面安装
供应商型号: 7124235
供应商: 欧时
标准整包数: 5
AAVID THERMALLOY 风扇和热管理 7106DG/TR

7106DG/TR概述


    产品简介


    本篇技术手册介绍的是Aavid Thermalloy公司生产的表面贴装散热器(Surface Mount Heat Sink),专门设计用于D-PAK (TO-252),D2 PAK (TO-263) 和 D3 PAK (TO-268)封装的半导体器件。这类散热器的主要功能是通过间接接触的方式将半导体器件产生的热量传导到散热器上,从而提高热管理效率。相较于传统的通孔散热器,这些表面贴装散热器采用直接焊接到改良后的排水垫上的方式,形成从器件底部到散热器的热传递路径。这种设计特别适用于对热管理要求较高的应用领域,如电源管理和通信设备。

    技术参数


    | 参数名称 | 技术规格 |

    | 尺寸(mm) | 参见产品具体型号尺寸表格 |
    | 材料 | 0.63 mm厚铜 |
    | 表面处理 | 锡镀层 |
    | 热阻(℃/W) | 见下表 |
    | 焊接条件 | SMT焊接 |
    热阻数据(单位:℃/W)
    | 风速(英尺/分钟) | 功率(瓦特) | 0.0 0.5 1.0 1.5 2.0 2.5 |
    |
    | 5 | 0 | 20 |
    10 | 16 |
    20 | 12 |
    30 | 8 |
    40 | 4 |
    50 | 0 |

    产品特点和优势


    1. 高效热管理:利用间接接触设计,有效降低半导体器件的工作温度,延长其使用寿命。
    2. 兼容性强:适用于多种半导体封装形式,包括D-PAK、D2 PAK 和 D3 PAK。
    3. 易于集成:采用表面贴装技术,便于自动化生产过程中的安装。
    4. 高可靠性:使用高质量材料和加工工艺,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    这些散热器广泛应用于电源转换模块、开关电源、LED照明系统等领域,尤其是在需要紧凑设计和高效热管理的应用中表现尤为出色。
    使用建议
    1. 在安装过程中,需确保散热器与半导体器件间的热接触良好,可以使用适当的导热膏或垫片。
    2. 为达到最佳的热性能,应在设计电路板时预留足够的空间,并确保良好的气流分布。

    兼容性和支持


    - 兼容性:该散热器与D-PAK、D2 PAK 和 D3 PAK 封装的半导体器件完全兼容。
    - 技术支持:用户可通过官方联系方式获取详细的技术文档和支持,包括产品选型指南和安装指南等。

    常见问题与解决方案


    1. Q: 散热器如何与半导体器件实现良好热接触?
    - A: 确保器件与散热器间无气隙,并可使用导热膏或垫片增加接触面积。

    2. Q: 散热器的风速要求是什么?
    - A: 参考特定型号的数据表,通常需要一定的空气流动速度以确保散热效果。

    总结和推荐


    总体而言,Aavid Thermalloy的表面贴装散热器提供了卓越的热管理能力和广泛的适用性。在高性能和高密度电子设计中,这些散热器无疑是一个可靠的选择。基于其出色的热阻表现、易于集成的特点以及良好的客户支持,强烈推荐在类似应用场景中选用此类产品。

7106DG/TR参数

参数
长*宽*高 25.91mm*25.91mm*9.52mm
安装方式 贴片安装

7106DG/TR厂商介绍

Aavid Thermalloy是一家全球领先的热管理解决方案提供商,专注于为各种行业提供高效的散热产品。公司主营产品包括散热器、热导管、热界面材料、风扇和风扇过滤器等,广泛应用于通信、计算机、工业、医疗和汽车等领域。

Aavid Thermalloy的优势在于其强大的研发能力和丰富的行业经验。公司拥有一支专业的技术团队,能够根据客户需求,提供定制化的热管理解决方案。此外,Aavid Thermalloy还拥有先进的生产设备和严格的质量控制体系,确保产品的高性能和可靠性。公司在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求,提供及时的技术支持和服务。

7106DG/TR数据手册

厂牌 PDF简要描述 下载
AAVID THERMALLOY 风扇和热管理 AAVID THERMALLOY 7106DG/TR 7106DG/TR数据手册

7106DG/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.8592 ¥ 26.3351
库存: 5005
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 131.67
直接购买
加入购物车
