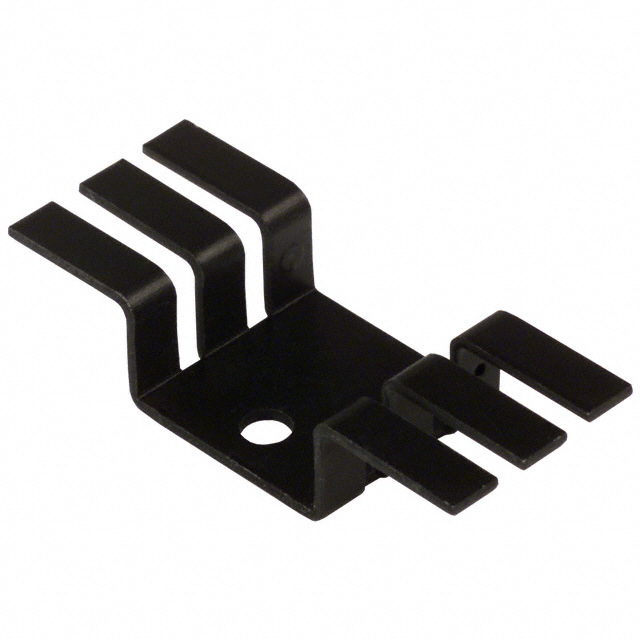

507002B00000G

产品分类: 风扇和热管理
厂牌: AAVID THERMALLOY
产品描述: Heat Sink Passive TO-220 Hat Channel Screw Mount Aluminum 15.6°C/W Black Anodized
供应商型号: F-507002B00000G
供应商: 海外现货
标准整包数: 1000
AAVID THERMALLOY 风扇和热管理 507002B00000G

507002B00000G概述

    # Board Level Cooling – Hat Section 5070 产品技术手册

    1. 产品简介


    基本介绍
    Board Level Cooling – Hat Section 5070 系列是一款专为冷却TO-220封装器件设计的板级散热器。这些散热器采用模块化设计,通过帽式通道结构显著提升热传导效率,广泛应用于通信设备、工业控制、电源管理及计算机硬件等领域。本系列产品旨在满足紧凑型电子设备的高热密度需求。
    主要功能
    - 有效冷却TO-220器件。
    - 支持水平和垂直安装方向。
    - 可兼容多种安装选项。
    应用领域
    - 通信基站设备。
    - 工业自动化控制系统。
    - 数据中心服务器。
    - PC电源模块。

    2. 技术参数


    以下是各型号的主要技术参数:
    | 零件编号 | 散热高度 (mm/in) | 散热宽度 (mm/in) | 散热长度 (mm/in) | “A” Dim (mm/in) | “X” Dim (mm/in) | “Y” Dim (mm/in) | “Z” Dim (mm/in) |

    | 506902B00000G | 17.78 / 0.70 | 31.75 / 1.25 | 9.52 / 0.37 | - | - | - | - |
    | 507002B00000G | 17.78 / 0.70 | 44.45 / 1.75 | 9.52 / 0.37 | - | - | - | - |
    | 507002B05300G | 17.78 / 0.70 | 44.45 / 1.75 | 9.52 / 0.37 | 9.35 (0.368) | 4.06 (0.160) | 2.90 (0.114) | - |
    | 507102B00000G | 17.78 / 0.70 | 44.45 / 1.75 | 12.70 / 0.50 | - | - | - | - |
    | 507222B00000G | 37.34 / 1.47 | 44.45 / 1.75 | 9.52 / 0.37 | - | - | - | - |
    | 507222B05300G | 37.34 / 1.47 | 44.45 / 1.75 | 9.52 / 0.37 | 9.35 (0.368) | 4.06 (0.160) | 2.90 (0.114) | - |
    性能指标
    - 材料:铝。
    - 表面处理:黑色阳极氧化。
    - 设备固定方式:需要安装套件。
    - 热界面材料:无内置。
    - 安装方向:水平、垂直。

    3. 产品特点和优势


    特点
    - 高效散热性能,适合高热流密度应用。
    - 多种尺寸可选,满足不同设备需求。
    - 模块化设计便于集成和组装。
    - 黑色阳极氧化涂层增强耐腐蚀性。
    优势
    - 相较于传统散热器,热阻更低。
    - 灵活的安装选项适用于各种环境。
    - 采用轻量化铝材质,重量更轻且便于运输。

    4. 应用案例和使用建议


    应用案例
    - 通信基站设备:为高频功率放大器提供稳定散热解决方案。
    - 工业自动化系统:用于控制柜内多功率模块的散热需求。
    - 服务器电源:优化DC/DC转换器散热性能。
    使用建议
    1. 在安装时确保散热器与被冷却器件的良好接触,必要时添加导热硅脂。
    2. 考虑安装方向对风道的影响,建议优先选择水平安装以提高空气流通效率。
    3. 针对极端高温环境,考虑额外配置风扇辅助散热。

    5. 兼容性和支持


    兼容性
    Hat Section 5070散热器支持广泛的TO-220封装设备,包括但不限于常见的功率MOSFET和整流二极管。
    厂商支持
    - 联系信息:
    - USA: 1.855.322.2843
    - EUROPE: 39.051.764002
    - ASIA: 86.21.6115.2000 x8122
    - 官网链接:www.aavid.com

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热效果不理想 | 检查导热界面材料是否涂抹均匀,并确认安装方向是否正确。 |
    | 安装过程中螺钉松动 | 使用适当扭矩拧紧固定螺钉,确保稳定连接。 |
    | 散热器过热报警 | 检查周围环境温度是否超出设备工作范围,并调整通风条件。 |

    7. 总结和推荐


    综合评估
    Hat Section 5070系列以其高效散热性能、模块化设计和灵活的应用场景,在工业、通信及计算领域表现出色。其优异的热阻表现和兼容性强的特性使其成为同类产品的佼佼者。
    推荐结论
    强烈推荐使用Hat Section 5070散热器,尤其是对于功率密度较高的电子设备,其出色的散热性能和良好的兼容性使其成为最佳选择。

507002B00000G参数

参数
长*宽*高 17.78mm*44.45mm*17.78mm
安装方式 螺纹安装
零件状态 在售
包装方式 袋装
