PF750G

产品分类: 风扇和热管理
厂牌: AAVID THERMALLOY
产品描述: AAVID 电子散热器, 11 x 22 x 19mm, 20.3K/W, PCB通孔安装
供应商型号: 268098
供应商: 海外现货
标准整包数: 5
AAVID THERMALLOY 风扇和热管理 PF750G

PF750G概述

    电子元器件产品技术手册解析

    产品简介

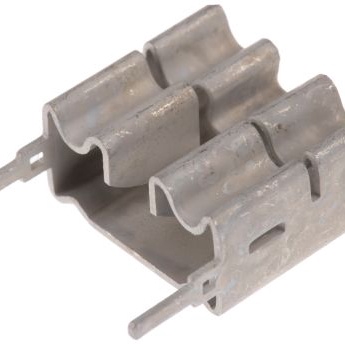

    产品名称:Slide On PF Board Level Cooling
    Slide On PF 系列是一种专为冷却 TO-220 和 TO-220-单层器件设计的板级散热片。它主要用于电路板级别的散热管理,适用于广泛的工业和消费电子产品。该系列产品具有紧凑的设计和高效的热管理能力,可广泛应用于计算机、通信设备、电源管理模块以及其他需要高效散热的场合。

    技术参数


    以下为 Slide On PF 系列的主要技术参数和性能指标:
    | 参数项 | 型号 PF750G | 型号 PF752BG |
    |
    | 尺寸 (mm/in) | 长 11.00/0.433 | 长 11.00/0.433 |
    | 宽 22.00/0.866 | 宽 22.00/0.866 |
    | 高 19.00/0.748 | 高 19.00/0.748 |
    | 材料 | 铝 | 铝 |
    | 表面处理 | 黑色阳极氧化处理,镀锡 | 黑色阳极氧化处理,镀锡 |
    | 安装方向 | 水平安装 | 水平安装 |
    | 设备固定方式 | 集成式夹子 | 集成式夹子 |
    | 温度范围 | -40°C 至 +125°C | -40°C 至 +125°C |

    产品特点和优势


    Slide On PF 系列板级散热片具有以下几个显著的优势:
    - 高效散热性能:采用铝制材料和先进的表面处理工艺,保证了优秀的热传导效率。
    - 集成式夹子设计:方便快速安装和拆卸,提高了生产效率。
    - 广泛的应用范围:适用于多种 TO-220 和 TO-220-单层器件,适应性强。
    - 耐用可靠:材料选择及表面处理工艺确保了产品的长期稳定性与可靠性。

    应用案例和使用建议


    Slide On PF 系列产品已在多种应用场景中得到验证,例如电源转换模块、计算机主板等。为了确保最佳的散热效果,建议在安装时尽量保持散热片与设备的良好接触,并使用合适的导热膏以增强热传导。

    兼容性和支持


    - 兼容性:适用于标准的 TO-220 和 TO-220-单层器件。
    - 厂商支持:Aavid Technologies 提供详尽的技术支持与售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题:散热片安装困难,无法与设备良好接触。
    - 解决方案:检查设备表面是否有污渍或不平整的地方,必要时可清洁并重新涂抹导热膏。

    - 问题:散热片过热,导致设备失效。
    - 解决方案:检查系统是否有足够的通风,必要时增加额外的风扇或空气流动装置。

    总结和推荐


    总体而言,Slide On PF 系列板级散热片凭借其高效、可靠和易于安装的特点,在市场上具有很强的竞争优势。对于需要高性能散热解决方案的应用场合,强烈推荐使用该系列产品。

PF750G参数

参数
长*宽*高 22mm*11mm*19mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PF750G厂商介绍

Aavid Thermalloy是一家全球领先的热管理解决方案提供商,专注于为各种行业提供高效的散热产品。公司主营产品包括散热器、热导管、热界面材料、风扇和风扇过滤器等,广泛应用于通信、计算机、工业、医疗和汽车等领域。

Aavid Thermalloy的优势在于其强大的研发能力和丰富的行业经验。公司拥有一支专业的技术团队,能够根据客户需求,提供定制化的热管理解决方案。此外,Aavid Thermalloy还拥有先进的生产设备和严格的质量控制体系,确保产品的高性能和可靠性。公司在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求,提供及时的技术支持和服务。

PF750G数据手册

厂牌 PDF简要描述 下载
AAVID THERMALLOY 风扇和热管理 AAVID THERMALLOY PF750G PF750G数据手册

PF750G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 44.0197
125+ ¥ 42.966
250+ ¥ 41.9335
500+ ¥ 40.9223
库存: 856
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 220.09
