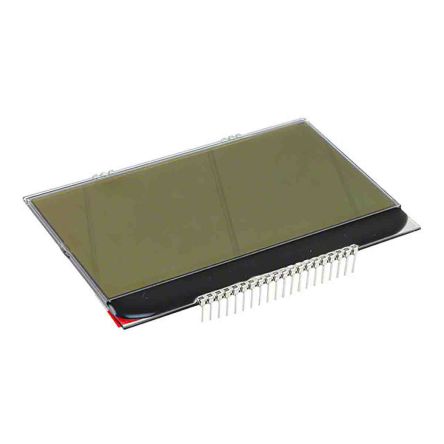

EA DOGXL240W-7

产品分类: LED显示器件
厂牌: DISPLAY VISIONS
产品描述: Display Visions 段码液晶屏, EA DOG系列, I2C, SPI接口
供应商型号: S3-EA DOGXL240W-7
供应商: 海外现货
标准整包数: 1
DISPLAY VISIONS LED显示器件 EA DOGXL240W-7

EA DOGXL240W-7概述

    EA DOGXL240-7 GRAPHIC Display Technical Manual

    1. 产品简介


    EA DOGXL240-7 GRAPHIC是一款具备图形显示能力的液晶显示屏,专为工业和消费电子产品设计。它具有240x128像素的分辨率,集成了一个UC1611S控制器,支持图形RAM存储多达四个完整的显示屏内容。该显示器采用白色背景(FSTN正透射)或其他可选颜色的背光,适用于多种应用场景。

    2. 技术参数


    - 控制器:UC1611S,内置图形RAM
    - 显示:高对比度STN/FSTN显示屏,点距15μm
    - 背光:可选白光、琥珀色、双色(绿/红)
    - 分辨率:240x128点阵,相当于16x40字符或8x20大字符
    - 电源:单供电2.7~3.3V,典型电流消耗为900μA
    - 接口:三种不同的接口:3线SPI、4线SPI和I2C
    - 工作温度范围:-20°C到+70°C(储存-30°C到+80°C)
    - 背光电流:10到150mA

    3. 产品特点和优势


    - 集成图形RAM:便于快速处理图形内容,无需额外存储。
    - 多接口支持:支持3线SPI、4线SPI和I2C接口,方便与各种微控制器连接。
    - 广泛的应用场景:适用于仪器仪表、医疗设备、智能家居等多种领域。
    - 集成温度补偿:确保在宽温范围内保持稳定显示效果。

    4. 应用案例和使用建议


    - 医疗设备:提供高清晰度的医疗图像显示,适合手术监控和患者监测系统。
    - 工业控制:可以显示复杂的数据图表,提升操作界面的直观性和易用性。
    - 智能家居:用于显示天气预报、时间等信息,增强用户交互体验。
    - 使用建议:为了延长背光使用寿命,建议通过软件调低亮度或定期关闭背光。

    5. 兼容性和支持


    - 兼容性:EA DOGXL240-7 GRAPHIC兼容多种微控制器和开发板,如使用Windows系统的PC。
    - 支持和维护:提供详细的用户手册和技术支持服务,可在公司官网下载相关资料和软件工具。

    6. 常见问题与解决方案


    - Q:如何设置最佳对比度?
    - A:通过发送命令来设置对比度,确保在全工作温度范围内保持一致的显示效果。

    - Q:如何正确安装和焊接背光模块?
    - A:将显示屏和背光模块轻轻对齐插入相应孔中,确保所有引脚正确焊接以保证良好的接触。

    7. 总结和推荐


    EA DOGXL240-7 GRAPHIC凭借其高分辨率、丰富的功能和广泛的兼容性,在多个应用领域展现出强大的竞争力。特别适合需要高性能显示和易于集成的应用场景。推荐在医疗设备、工业控制系统和智能家居产品中使用。
    注意:
    - 为避免损坏背光LED,请勿直接连接至5V或3.3V电源,而应使用电流源驱动。
    - 高于25°C的温度环境下,需降低电流以避免背光LED寿命缩短。

EA DOGXL240W-7参数

参数
显示尺寸 -
发光强度 -
接口方式 I2C,SPI
触碰模式 -
显示宽度 90mm
背光颜色 Without 背光,白色
视角 -
显示类型 FSTN - Film Super-Twisted Nematic
控制器类型 UC1611S
字符宽度 -
显示颜色 黑色
字符高度 -
显示高度 46.7mm
显示模式 透射式
分辨率(pixels) 240 x 128
零件状态 在售
包装方式 袋装
