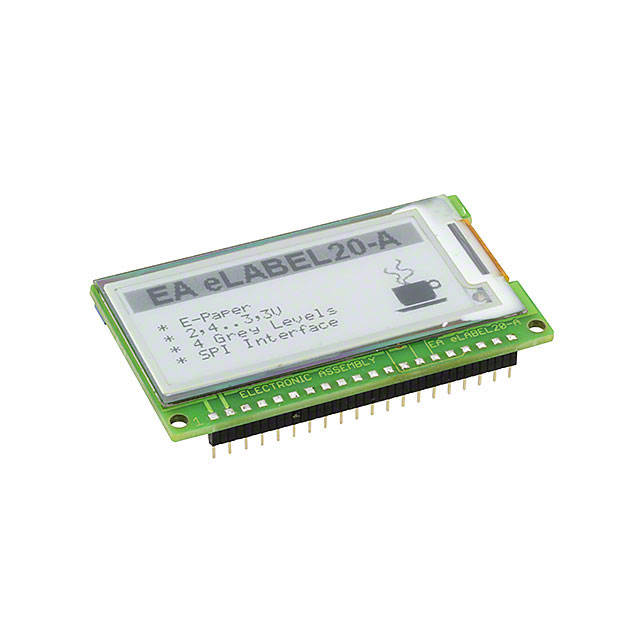

EA ELABEL20-A

产品分类: LED显示器件
厂牌: DISPLAY VISIONS
产品描述: 172 x 72 I2C,RS232,SPI TFT - Electronic Paper Display (EPD) 2in 反射式 黑色 Without 背光,白色
供应商型号: EAELABEL20-A
供应商: TME
标准整包数: 1
DISPLAY VISIONS LED显示器件 EA ELABEL20-A

EA ELABEL20-A概述

    电子元器件产品技术手册:嵌入式2.0英寸ePAPER显示屏

    产品简介


    本文将详细介绍一款由Electronic Assembly公司设计制造的嵌入式2.0英寸ePAPER(电泳纸)显示屏。这款产品具备多种先进的功能,适用于各类需要高清晰度和耐用性的电子显示应用领域。它的主要特点包括宽视角、最高对比度、四种灰阶表现能力以及支持RS-232、I²C和SPI三种不同的接口类型。这些特性使得它成为工业自动化、仪器仪表、POS系统等领域不可或缺的组件。

    技术参数


    - 尺寸:62x35x5.5mm
    - 显示分辨率:172x72 或 72x172像素
    - 灰阶:黑、深灰、浅灰、白
    - 工作温度范围:0°C至+50°C(存储温度:-25°C至+75°C)
    - 电压输入:2.8V 至 3.3V
    - 功耗:待机模式下为0.2μA,正常操作下的功耗范围为5.5mA至16.5mA
    - 支持接口:RS-232、I²C、SPI

    产品特点和优势


    此款嵌入式ePAPER显示屏的最大优势在于其智能特性,包括内置的处理器可以处理命令并执行复杂的图形功能。这种设计显著减少了开发时间。此外,它支持多种内置字体以及用户自定义字体的放大和旋转功能。这使得该产品非常适合用于显示详细的数据和复杂图形,如仪表盘或操作界面。

    应用案例和使用建议


    这类ePAPER显示屏非常适合用于仪表板显示、指示牌、电子价签和各种消费电子产品的信息显示。由于其低功耗的特点,它们特别适合于电池供电的应用场合。为了更好地利用这一产品,建议用户在其应用程序中充分利用它的多功能性,例如结合图像和文本显示,或者利用其内置宏编程功能实现自动化的图像显示更新。

    兼容性和支持


    此显示屏提供了三种不同类型的接口选择,使其易于集成到现有的系统架构中。用户可以根据具体需求选择合适的接口类型进行连接。厂商提供了详尽的技术文档和支持服务,以确保用户能够有效地使用这款产品。

    常见问题与解决方案


    1. 问:如何正确设置ePAPER的地址?
    - 答: 可通过硬件地址设置引脚ADRO..ADR2或软件命令"#KA adr"来设定。注意默认情况下地址为7。
    2. 问:如何知道数据已经准备好被读取?
    - 答: 当引脚SBUF呈现低电平时,表示数据已经准备好从内部发送缓冲区读取。
    3. 问:在何种情况下需要切换小协议(Small Protocol)?
    - 答: 小协议可以通过引脚DPROT控制。在测试模式下可以禁用以简化测试过程,但在正常运行时建议启用以确保数据传输的安全性。

    总结和推荐


    综上所述,这款由Electronic Assembly公司设计的嵌入式2.0英寸ePAPER显示屏凭借其出色的性能和多样化的功能,成为了市场上一个极具吸引力的选择。特别是对于那些寻求高对比度、低功耗以及多灰阶显示应用的用户而言,它无疑是一个值得推荐的产品。无论是在工业自动化还是消费电子领域,这款产品都能够提供卓越的表现。因此,我强烈推荐该产品给对上述领域感兴趣的专业人士和技术爱好者们。

EA ELABEL20-A参数

参数
显示颜色 黑色
触碰模式 -
背光颜色 Without 背光,白色
字符高度 -
字符宽度 -
显示模式 反射式
显示宽度 -
控制器类型 -
接口方式 I2C,RS232,SPI
显示类型 TFT - Electronic Paper Display (EPD)
视角 -
分辨率(pixels) 172 x 72
显示高度 -
发光强度 -
显示尺寸 2in
零件状态 在售
包装方式 袋装

EA ELABEL20-A厂商介绍

DISPLAY VISIONS是一家领先的电子产品分销商,专注于为零售商提供各种电子产品和解决方案。公司主营产品分类包括:

1. 电视和显示器:提供各种尺寸和品牌的高清电视和显示器,适用于家庭娱乐和商业展示。
2. 音响设备:涵盖家庭影院系统、蓝牙音箱、耳机等,满足不同音质需求。
3. 移动设备:包括智能手机、平板电脑等,支持多种操作系统和品牌。
4. 电脑和配件:提供笔记本电脑、台式机以及相关配件,如键盘、鼠标等。
5. 智能家居产品:如智能灯泡、智能插座等,实现家居自动化和远程控制。

DISPLAY VISIONS的优势在于:

1. 产品多样性:提供广泛的电子产品选择,满足不同客户的需求。
2. 强大的供应链:与多家顶级制造商合作,确保产品质量和供应稳定性。
3. 客户服务:提供专业的客户支持,帮助零售商解决销售和技术支持问题。
4. 市场洞察:深入了解市场趋势,为零售商提供有效的销售策略和市场推广建议。

EA ELABEL20-A数据手册

厂牌 PDF简要描述 下载
DISPLAY VISIONS LED显示器件 DISPLAY VISIONS EA ELABEL20-A EA ELABEL20-A数据手册

EA ELABEL20-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
