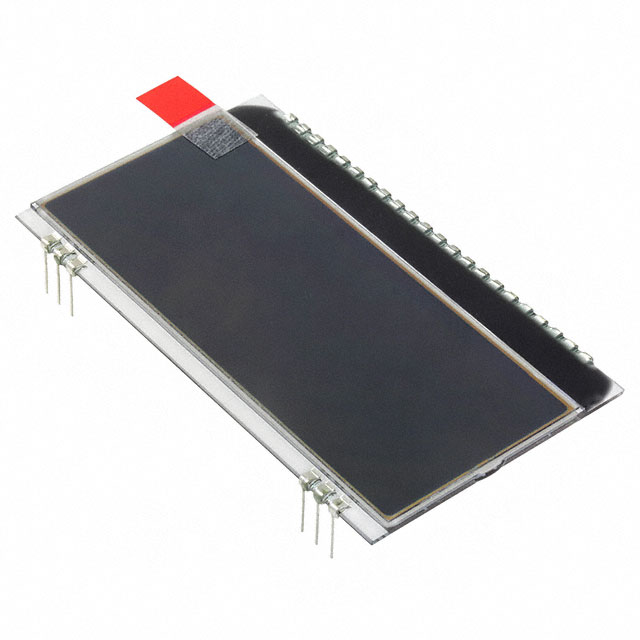

EA DOGM204S-A

产品分类: LED显示器件
厂牌: DISPLAY VISIONS
产品描述: Display Visions 段码液晶屏, EA DOG系列, I2C, SPI接口
供应商型号: 790-EADOGM204SA
供应商: Mouser
标准整包数: 1

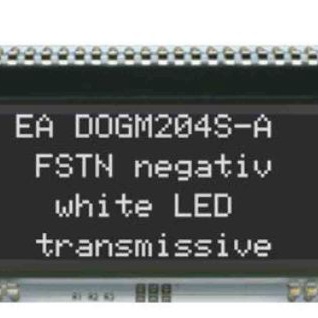

DISPLAY VISIONS LED显示器件 EA DOGM204S-A

EA DOGM204S-A概述

    EA DOGM204-A 高级字符液晶显示模块技术手册

    1. 产品简介


    EA DOGM204-A 是一款先进的字符液晶显示模块,具有高对比度的超级扭曲显示屏。它配备了可选的不同颜色背光单元,适用于紧凑型手持设备及各种嵌入式系统。该模块提供了4行20个字符的显示能力,每个字符的高度为4.8毫米。内置SSD1803A控制器,支持4位/8位并行接口、SPI(2线/3线/4线)和I²C(2线)通信协议。

    2. 技术参数


    - 供电要求:单电源供电,电压范围为+3.3V(典型电流消耗约为250µA)
    - 功耗:最大电流消耗约为3mA(白光背光)
    - 工作温度范围:-20°C 至 +70°C
    - 安装方式:无需额外安装,直接焊接到PCB板上
    - 显示特性:4.8毫米高度的4x20字符,包含三种字符集(西里尔文、英日文和欧洲文)
    - 背光:可选白光、黄/绿光、红光、琥珀色和双色(绿色/红色)

    3. 产品特点和优势


    EA DOGM204-A 的主要优势在于其高对比度和宽泛的工作温度范围。内置的温度补偿功能确保了在全工作温度范围内对比度保持稳定。其灵活的接口选项(4位/8位并行、SPI和I²C)使其易于集成到各种不同的硬件平台中。此外,多种背光颜色的选择使得该模块能够匹配不同设备的设计需求。

    4. 应用案例和使用建议


    EA DOGM204-A 广泛应用于紧凑型手持设备、工业控制面板和汽车仪表盘等场合。例如,在实验室电源设备中,用户通常需要从上方查看显示内容,因此可以设置最佳的视图角度以适应这一需求。为了保证初始化和功能的稳定性,建议通过微控制器端口或外部电路主动控制复位输入。同时,在连接大型负载时,应考虑增加额外的下拉电阻或延长等待时间以防止信号干扰。

    5. 兼容性和支持


    该模块支持4位/8位并行、SPI(2线/3线/4线)和I²C(2线)接口,与市面上主流的微控制器完全兼容。此外,厂家还提供了配套的测试板(USB TEST BOARD EA 9780-4USB)和模拟软件,方便用户快速启动和调试。如果遇到任何问题,可以通过官方提供的技术支持获取帮助。

    6. 常见问题与解决方案


    - 问题:背光无法正常工作
    - 解决方案:确保正确安装背光并检查外部限流电阻的阻值是否符合要求。建议查阅背光型号对应的阻值表,例如对于白色背光(EA LED66X40-W),使用并联模式时限流电阻应为24欧姆(3.3V)或47欧姆(5V)。

    - 问题:模块初始化失败
    - 解决方案:检查微控制器与模块之间的电气连接是否正确,尤其是复位引脚的配置。另外,可以参考初始化示例代码进行配置,确保所有必要的设置均已到位。

    7. 总结和推荐


    EA DOGM204-A 是一款集高性能、多功能于一体的字符液晶显示模块。其广泛的适用性、良好的稳定性和易用性使其成为各种嵌入式系统的理想选择。如果你正在寻找一款适合紧凑型设备、具有多种背光选项和丰富字符集的液晶显示模块,那么EA DOGM204-A 绝对值得考虑。

EA DOGM204S-A参数

参数
显示高度 59mm
显示宽度 26mm
分辨率(pixels) -
视角 -
显示模式 透射式
接口方式 I2C,SPI,并联
背光颜色 Without 背光,黑色
显示尺寸 -
字符宽度 2.46mm
触碰模式 -
显示类型 FSTN - Film Super-Twisted Nematic
发光强度 -
显示颜色 白色
控制器类型 SSD1803A
字符高度 4.83mm
长*宽*高 66mm*38.1mm*2mm
零件状态 在售
包装方式 袋装

EA DOGM204S-A厂商介绍

DISPLAY VISIONS是一家领先的电子产品分销商,专注于为零售商提供各种电子产品和解决方案。公司主营产品分类包括:

1. 电视和显示器:提供各种尺寸和品牌的高清电视和显示器,适用于家庭娱乐和商业展示。
2. 音响设备:涵盖家庭影院系统、蓝牙音箱、耳机等,满足不同音质需求。
3. 移动设备:包括智能手机、平板电脑等,支持多种操作系统和品牌。
4. 电脑和配件:提供笔记本电脑、台式机以及相关配件,如键盘、鼠标等。
5. 智能家居产品:如智能灯泡、智能插座等,实现家居自动化和远程控制。

DISPLAY VISIONS的优势在于:

1. 产品多样性:提供广泛的电子产品选择,满足不同客户的需求。
2. 强大的供应链:与多家顶级制造商合作,确保产品质量和供应稳定性。
3. 客户服务:提供专业的客户支持,帮助零售商解决销售和技术支持问题。
4. 市场洞察:深入了解市场趋势,为零售商提供有效的销售策略和市场推广建议。

EA DOGM204S-A数据手册

厂牌 PDF简要描述 下载
DISPLAY VISIONS LED显示器件 DISPLAY VISIONS EA DOGM204S-A EA DOGM204S-A数据手册

EA DOGM204S-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.173 ¥ 254.9619
10+ $ 22.8204 ¥ 192.8324
25+ $ 21.9888 ¥ 185.8054
100+ $ 19.3725 ¥ 163.6976
250+ $ 19.005 ¥ 160.5923
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 254.96
直接购买
加入购物车
