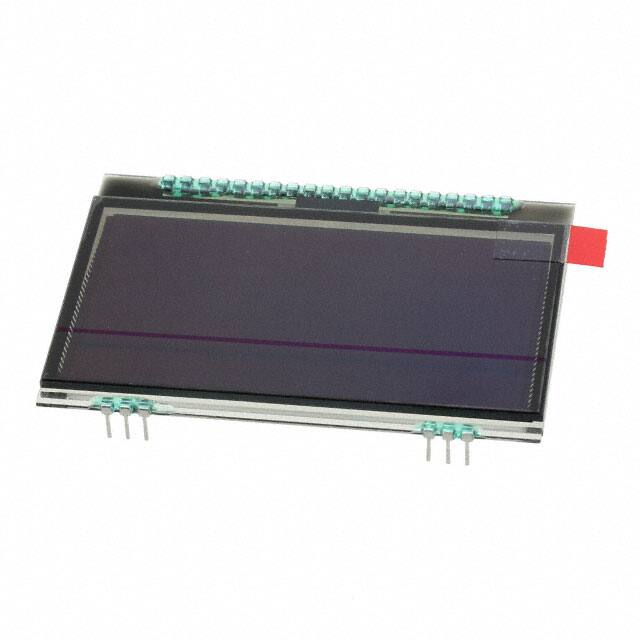

EA OLEDL128-6GGA

产品分类: OLED显示器件
厂牌: DISPLAY VISIONS
产品描述: Display Visions OLED屏幕, EA系列, 2.9in, I2C, SPI接口, 128 x 64pixels
供应商型号: 790-EAOLEDL1286GGA
供应商: Mouser
标准整包数: 1
DISPLAY VISIONS OLED显示器件 EA OLEDL128-6GGA

EA OLEDL128-6GGA概述


    产品简介


    EA OLEDL128-6 是一款高性能的有机发光二极管(OLED)显示屏,集成了控制器 SSD1309,适用于各种嵌入式系统应用。这款显示屏具有高对比度,可提供128x64点阵分辨率(相当于8x21字符或4x16大字符)。它的集成控制器使得它可以通过SPI或I²C接口进行通信,从而实现广泛的应用,如手持设备、工业控制面板、仪器仪表等。

    技术参数


    - 显示尺寸:128x64 点阵
    - 亮度:黄色版 80-100 cd/m²,白色版 150-200 cd/m²
    - 工作电压:VDD (逻辑供电):1.8 - 3.3V,VCC (OLED供电):12.5 - 13.0V
    - 操作温度范围:-40°C 至 +80°C
    - 响应时间:上升沿 10µs,下降沿 10µs
    - 存储温度范围:-40°C 至 +80°C
    - 逻辑输入电平:高电平 0.8 x VDD,低电平 0.2 x VDD
    - 电源消耗:全部像素关闭时 0.6mA,显示演示图像时 15mA,所有像素点亮时 36mA

    产品特点和优势


    1. 高对比度:采用OLED技术,确保显示效果清晰且色彩鲜明。
    2. 宽温操作:能够在极端环境下稳定运行,适合恶劣环境下的应用。
    3. 集成控制器:内置SSD1309控制器,简化了设计和开发过程。
    4. 多种颜色版本:提供多种颜色版本,包括黄色、白色和深色玻璃覆盖的型号,满足不同的应用需求。
    5. 易于安装:无需额外焊接,直接放置在PCB板上即可。

    应用案例和使用建议


    应用场景:
    - 手持设备
    - 工业控制面板
    - 医疗设备
    - 汽车仪表盘
    使用建议:
    - 在进行系统集成时,应注意显示屏的工作温度限制,避免过热损坏。
    - 长时间显示静态画面会缩短显示屏寿命,建议使用屏保模式来延长使用寿命。
    - 使用I²C接口时,需要正确配置内部电阻以保证数据读取的准确性。

    兼容性和支持


    - 兼容性:EA OLEDL128-6 支持SPI和I²C两种通信协议,可以与各种微控制器轻松集成。
    - 支持:制造商提供详细的用户手册和技术文档,确保用户能够快速了解并掌握使用方法。

    常见问题与解决方案


    - 问题1:显示屏出现闪烁现象。
    - 解决方案:检查连接线是否有松动,或者尝试更换显示器上的VCC和GND电容。

    - 问题2:显示屏无法正常显示。
    - 解决方案:确认VDD和VCC电压设置正确,参考初始化代码进行重新设置。

    总结和推荐


    EA OLEDL128-6 是一款非常出色的显示屏产品,具备高对比度、宽温度范围和多种颜色选择的特点。其内置控制器简化了开发流程,使得集成变得容易。如果你正在寻找一款性能稳定、易于集成的显示屏,那么EA OLEDL128-6 绝对是一个值得考虑的选择。强烈推荐给需要高性能显示解决方案的设计工程师和项目团队。

EA OLEDL128-6GGA参数

参数
背光颜色 黑色
显示类型 OLED - Passive Matrix
显示尺寸 2.9in
触碰模式 -
显示宽度 64mm
接口方式 I2C,SPI
显示高度 37mm
最小工作供电电压 -
视角 -
显示模式 -
控制器类型 -
分辨率(pixels) 128 x 64
最大工作供电电压 -
长*宽*高 68mm*3.3mm*51mm
零件状态 在售
包装方式 袋装

EA OLEDL128-6GGA厂商介绍

DISPLAY VISIONS是一家领先的电子产品分销商,专注于为零售商提供各种电子产品和解决方案。公司主营产品分类包括:

1. 电视和显示器:提供各种尺寸和品牌的高清电视和显示器,适用于家庭娱乐和商业展示。
2. 音响设备:涵盖家庭影院系统、蓝牙音箱、耳机等,满足不同音质需求。
3. 移动设备:包括智能手机、平板电脑等,支持多种操作系统和品牌。
4. 电脑和配件:提供笔记本电脑、台式机以及相关配件,如键盘、鼠标等。
5. 智能家居产品:如智能灯泡、智能插座等,实现家居自动化和远程控制。

DISPLAY VISIONS的优势在于:

1. 产品多样性:提供广泛的电子产品选择,满足不同客户的需求。
2. 强大的供应链:与多家顶级制造商合作,确保产品质量和供应稳定性。
3. 客户服务:提供专业的客户支持,帮助零售商解决销售和技术支持问题。
4. 市场洞察:深入了解市场趋势,为零售商提供有效的销售策略和市场推广建议。

EA OLEDL128-6GGA数据手册

厂牌 PDF简要描述 下载
DISPLAY VISIONS OLED显示器件 DISPLAY VISIONS EA OLEDL128-6GGA EA OLEDL128-6GGA数据手册

EA OLEDL128-6GGA封装设计

查看详情并下载
Symbol
Footprint
3D Model
