UBR400-F77-E2-V31

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 块状, 螺纹尺寸 M8 x 1
供应商型号: 7737349
供应商: 欧时
标准整包数: 1

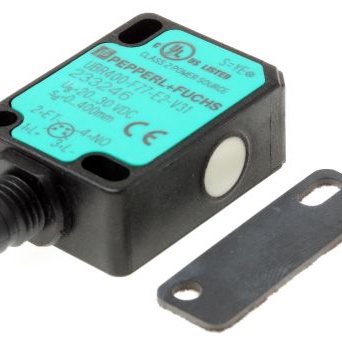

PEPPERL+FUCHS 距离传感器 UBR400-F77-E2-V31

UBR400-F77-E2-V31概述

    技术手册:反射式超声波传感器 UBR400-F77-E2-V31

    产品简介


    反射式超声波传感器 UBR400-F77-E2-V31 是一种紧凑型设计的传感器,主要用于检测固定距离的目标物体。其主要功能是通过发送超声波信号并接收其反射来确定目标物体的距离,从而实现高精度的距离测量。它适用于各种工业自动化场景,如物料检测、机器人导航、液位测量等领域。

    技术参数


    - 传感范围: 0 至 400 毫米
    - 调节范围: 85 至 400 毫米
    - 标准目标板尺寸: 20 毫米 x 20 毫米
    - 换能器频率: 约 300 千赫兹
    - 额定操作电压: 24 伏直流
    - 输入电压范围: 20 至 30 伏直流(波动不超过 10%)
    - 无负载供电电流: ≤ 20 毫安
    - 输出类型: PNP 常开触点
    - 额定操作电流: 200 毫安(短路/过载保护)
    - 电压降: ≤ 2 伏
    - 开关延时: ≤ 75 毫秒
    - 切换频率: 5 赫兹
    - 温度影响: +0.17%/K
    - 环境温度: -25 至 70 摄氏度
    - 储存温度: -40 至 85 摄氏度
    - 冲击抗性: 30g,周期 11 毫秒
    - 振动抗性: 10 至 55 赫兹,振幅 ±1 毫米
    - 防护等级: IP67
    - 材料:
    - 外壳: 聚碳酸酯
    - 换能器: 环氧树脂/空心玻璃球混合物;聚氨酯泡沫

    产品特点和优势


    - 微型设计: 尺寸小巧,安装灵活。
    - 编程输入: 支持外部编程输入,便于调整传感器的工作参数。
    - 防护等级 IP67: 具有出色的防尘防水能力。
    - 状态指示灯: 黄色 LED 用于显示当前的开关状态及编程状态。

    应用案例和使用建议


    - 物料检测: 在生产线上检测物料的位置,确保生产线的顺畅运行。
    - 机器人导航: 用于机器人系统中的障碍物检测和定位。
    - 液位测量: 通过检测液面位置的变化,实现液位的实时监控。
    使用建议:
    - 在低至零度的环境中使用时,请务必安装提供的距离板以防止冷凝。
    - 在调整传感器的距离设置时,请确保目标物体不被移除或改变位置。
    - 当目标物体不在传感器范围内时,传感器将通过快速闪烁提示。

    兼容性和支持


    - 兼容性: 该传感器可与标准 M8 连接器兼容,方便集成到现有的系统中。
    - 认证: UL 和 CSA 认证,确保其符合通用安全标准。
    - 厂商支持: 提供编程单元和安装支架等配件,帮助用户进行安装和调试。

    常见问题与解决方案


    1. 传感器不工作
    - 检查供电电压是否正常,确保在 20 至 30 伏直流之间。
    - 确认所有连接器是否插紧且没有损坏。
    2. 感应距离异常
    - 重新进行 Teach-In 过程,确保目标物体的位置正确无误。
    - 检查目标物体是否具有良好的反射特性。
    3. 输出不正常
    - 检查输出线路是否有短路或断路现象。
    - 确认输出负载是否符合额定操作电流的要求。

    总结和推荐


    反射式超声波传感器 UBR400-F77-E2-V31 是一款高效可靠的传感器,其微型设计和高度适应性使其成为工业自动化领域的理想选择。通过详尽的技术参数和多功能特性,它能够满足各种应用场景的需求。强烈推荐给需要高精度距离检测的项目使用。
    此技术手册为 Pepperl+Fuchs 提供的产品指南,具有详细的技术参数和使用说明,有助于用户更好地理解和使用该产品。

UBR400-F77-E2-V31参数

参数
输出类型 PNP
感应距离 400mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 20V
长*宽*高 12mm*40mm*23mm
