NMB5-12GM65-E2-V1

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M12 x 1
供应商型号: 2046-NMB5-12GM65-E2-V1-ND
供应商: Digi-Key
标准整包数: 1

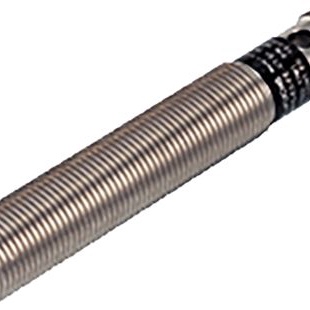

PEPPERL+FUCHS 距离传感器 NMB5-12GM65-E2-V1

NMB5-12GM65-E2-V1概述

    NMB5-12GM65-E2-V1型感应传感器技术手册

    1. 产品简介


    NMB5-12GM65-E2-V1型感应传感器是Pepperl+Fuchs公司生产的一款高性能无触点接近开关。它主要用于检测金属物体的存在与否,广泛应用于工业自动化、机械制造、物流仓储等领域。该传感器采用不锈钢传感面设计,不仅耐用而且能在恶劣环境中可靠运行。

    2. 技术参数


    - 基本规格
    - 开关功能:PNP常开
    - 额定动作距离:5mm
    - 安装方式:齐平安装(具体要求请参见图纸)
    - 输出极性:直流
    - 确保动作距离范围:0 ... 4.05mm
    - 作用对象:铁磁性和非铁磁性目标
    - 材料系数(铝):0.3
    - 材料系数(铜):0.2
    - 材料系数(304不锈钢):0.85
    - 材料系数(37号钢):1
    - 额定参数
    - 工作电压范围:10...30V DC
    - 开关频率范围:0...360Hz
    - 滞后范围:3...15%(典型值为5%)
    - 反向电压保护:反向电压保护
    - 短路保护:脉冲短路保护
    - 电压降:<2V DC
    - 工作电流:≤200mA
    - 无负载供应电流:≤15mA
    - 操作状态指示灯:LED(绿色)
    - 安全相关参数
    - MTTFd:880年
    - 任务时间(TM):20年
    - 诊断覆盖率(DC):0%
    - 环境条件
    - 工作温度范围:-25...70°C (-13...158°F)
    - 机械规格
    - 连接类型:M12 x 1,4针
    - 外壳材料:不锈钢1.4305 / AISI 303
    - 传感面材料:不锈钢1.4305 / AISI 303
    - 防护等级:IP67 / IP68 / IP69K(根据电缆规格而定)
    - 标准认证
    - 符合标准:EN 60947-5-2:2007 和 IEC 60947-5-2:2007
    - 认证:cULus 列名(通用目的)、cCSAus 列名(通用目的)
    - CCC认证(无需标记的产品:额定电压≤36V)

    3. 产品特点和优势


    - 坚固耐用:不锈钢传感面和外壳使得该传感器能够承受严苛的工作环境。
    - 高精度检测:具有较高的动作距离和良好的材料系数,适用于各种类型的金属物体检测。
    - 稳定可靠:提供反向电压保护和短路保护,确保长期稳定运行。
    - 环境适应性强:能够在宽广的温度范围内正常工作,适合在多种环境条件下使用。

    4. 应用案例和使用建议


    - 应用案例:该传感器可应用于自动化生产线上的金属件检测、物料处理系统中的位置检测等场合。
    - 使用建议:为了确保最佳性能,建议将其安装在齐平表面上,并确保周围环境没有强磁场干扰。此外,连接电缆需符合相应的防护等级要求。

    5. 兼容性和支持


    - 兼容性:该传感器可以与标准M12 x 1接口的电缆和配件兼容。配件包括V1-G-2M-PUR和V1-W-2M-PUR两种不同颜色的电缆以及AB-12型安装辅助工具。
    - 支持和服务:Pepperl+Fuchs提供详尽的技术支持和售后服务,以确保用户能够充分利用该产品的功能和优势。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查电源电压是否在规定范围内,确认接线是否正确。
    - 问题2:指示灯不亮。
    - 解决方案:检查供电是否正常,传感器是否存在故障。
    - 问题3:检测距离不稳定。
    - 解决方案:调整传感器的安装位置,确保周围没有强磁场干扰。

    7. 总结和推荐


    NMB5-12GM65-E2-V1型感应传感器以其高精度、可靠性以及广泛的适用性,成为众多工业领域的理想选择。它的坚固耐用和环境适应能力使其在复杂多变的工业环境中表现优异。因此,我们强烈推荐这款产品用于需要高精度金属检测的应用场合。

NMB5-12GM65-E2-V1参数

参数
输出类型 3 Wire,PNP-NO
感应距离 5mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
长*宽*高 65mm(长度)*12mm(高度)
安装方式 螺纹安装
零件状态 在售

NMB5-12GM65-E2-V1厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

NMB5-12GM65-E2-V1数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS NMB5-12GM65-E2-V1 NMB5-12GM65-E2-V1数据手册
