OBR7500-R101-2EP-IO-V31

产品分类: 光电传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 光电传感器, OBR7500系列, NPN/PNP输出, 检测范围0 → 7.5 m
供应商型号: 1240333
供应商: 海外现货
标准整包数: 1

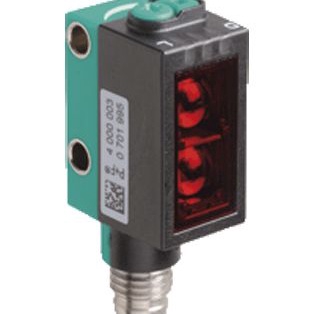

PEPPERL+FUCHS 光电传感器 OBR7500-R101-2EP-IO-V31

OBR7500-R101-2EP-IO-V31概述

    电子元器件产品技术手册:OBR7500-R101-2EP-IO-V31

    1. 产品简介


    产品类型:光电反射式传感器
    主要功能:具有光极化滤波器的光电反射式传感器,可实现光路径检测及距离测量。
    应用领域:广泛应用于自动化设备、机器人系统、物流输送线等领域,适用于对位置和距离的高精度检测需求。

    2. 技术参数


    - 有效检测范围:0 ... 7.5米
    - 反射器距离:0.03 ... 7.5米
    - 阈值检测范围:10米
    - 参考目标:H85-2反射器
    - 光源:LED
    - 光类型:调制可见红光
    - LED风险组别:免分类
    - 光斑直径:约65毫米(距离1米)
    - 光束发散角:3.7°
    - 环境光限制:符合EN 60947-5-2标准
    - 操作电压:10 ... 30伏直流
    - 无负载电流:< 25毫安(24伏)
    - 保护等级:III级
    - 接口类型:IO-Link(通过C/Q = pin 4)
    - 传输速率:COM 2(38.4千波特)
    - 最小循环时间:2.3毫秒
    - 过程数据宽度:输入2位,输出2位
    - 信号输出:2个推挽式输出,短路保护,反向极性保护,过压保护
    - 开关电压:最大30伏直流
    - 开关电流:最大100毫安(电阻负载)
    - 响应时间:0.5毫秒
    - 工作温度:-40 ... 60°C(-40 ... 140°F)
    - 存储温度:-40 ... 70°C(-40 ... 158°F)
    - 防护等级:IP67/IP69/IP69K
    - 连接方式:M8 x 1连接器,4针

    3. 产品特点和优势


    - 微型设计:提供多种安装选项,适应不同的应用场景。
    - 宽温范围:可在-40°C到60°C范围内正常工作。
    - 高防护等级:具备IP69K防护等级,适用于严苛的工业环境。
    - IO-Link接口:支持服务和过程数据通信,方便远程监控和管理。
    - 多像素技术:提高了传感器的灵活性和适应能力。

    4. 应用案例和使用建议


    应用案例:
    - 自动化生产线上的物料定位
    - 仓储物流中的物品追踪
    - 工业机器人手臂的位置检测
    使用建议:
    - 安装时确保反射器清洁,以避免灰尘或污渍影响光束的检测效果。
    - 在极端温度环境下,需进行额外的温度补偿校正,以保证准确度。
    - 长期不使用时,及时调整回工厂默认设置,防止误操作导致参数丢失。

    5. 兼容性和支持


    兼容性:
    - 可与不同型号的IO-Link主站配合使用,支持标准型A端口。
    支持:
    - 厂商提供详细的安装指导和技术支持服务。
    - 提供多种相关配件,如IO-Link主站适配器、反射器等,便于集成和应用。

    6. 常见问题与解决方案


    - 问题1:信号指示灯闪烁频率异常
    - 解决方案:检查供电电压是否稳定,确认接线是否正确。

    - 问题2:无法调整检测范围
    - 解决方案:确保在调整过程中转过了180度以上的范围,必要时重置传感器。

    7. 总结和推荐


    综合评估:
    OBR7500-R101-2EP-IO-V31是一款功能强大的光电反射式传感器,具有微型设计、宽温范围和高防护等级等特点,特别适合在自动化设备和物流系统中应用。其灵活的操作界面和丰富的参数设置选项使得它能够轻松应对各种复杂环境的需求。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐该产品用于需要高精度检测的应用场景。同时,其易于安装和维护的特点也大大提升了用户的使用体验。

OBR7500-R101-2EP-IO-V31参数

参数
最小工作供电电压 -
响应时间 500μs
感应方式 -
输出类型 NPN/PNP
最大工作供电电压 -
颜色感应 -
波长 -
光源 LED
感应距离 0mm~750cm

OBR7500-R101-2EP-IO-V31厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

OBR7500-R101-2EP-IO-V31数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 光电传感器 PEPPERL+FUCHS OBR7500-R101-2EP-IO-V31 OBR7500-R101-2EP-IO-V31数据手册
