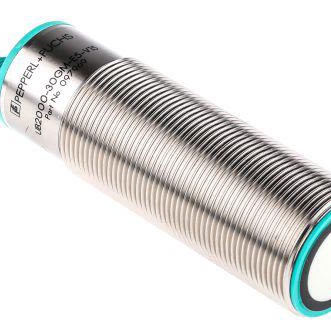

UB2000-30GM-E4-V15

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M30 x 1.5
供应商型号: 2806642
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 距离传感器 UB2000-30GM-E4-V15

UB2000-30GM-E4-V15概述

    超声波传感器技术手册

    产品简介


    超声波传感器是一种广泛应用于工业自动化领域的电子元器件。该传感器基于超声波反射原理进行距离测量,可提供高精度的非接触式检测。它具有单头系统设计,配备一个开关输出,能够应用于多种场合,如物体检测、位置控制等。

    技术参数


    - 检测范围: 200毫米至2000毫米
    - 标准测试板尺寸: 最小平面区域100毫米×100毫米
    - 近区范围(不适合切换): 0毫米至200毫米
    - 声束角度(-3dB处): 约5度
    - 换能器频率: 大约175kHz
    - 响应时间: 大约145毫秒
    - 切换迟滞: 小于等于设定操作距离的1%
    - 重复性: 小于等于1%
    - 温度漂移: 每开尔文0.2%
    - 最大操作频率: 每秒3.4赫兹
    - 测量周期时间: 约25毫秒
    - 同步频率(等脉冲模式): 小于等于1/tm1
    - 同步频率(多路复用模式): 小于等于1/tm1 + 1/tm2 + ...
    - 工作电压: 直流20伏至30伏
    - 额定工作电流: 小于等于60毫安
    - 开关输出: 200毫安时,短路/过载保护(UB-3伏)
    - 教学输入: 距离-UB至(-UB+2伏)、(UB-2伏)至UB
    - 同步输入: 距离-UB至(-UB+1伏)低电平、(-UB+5伏)至UB高电平
    - 输入阻抗: 27千欧姆
    - 同步脉冲宽度: 大于等于100微秒
    - 同步暂停宽度: 大于等于100微秒

    产品特点和优势


    1. 高性能: 高精度的检测能力,适用于各种复杂环境。
    2. 多功能: 可设置五种不同的功能模式,适应多种应用场景。
    3. 易于安装和调试: 支持教学输入和同步输入,简化安装过程。
    4. 强抗干扰能力: 内置同步机制,有效避免相互干扰。

    应用案例和使用建议


    - 应用场景: 工业自动化生产线、物料搬运系统、机器人手臂定位等。
    - 使用建议: 在安装前,确保检测范围内没有其他障碍物。对于多传感器环境,合理设置同步输入,以避免相互干扰。

    兼容性和支持


    - 兼容性: 本传感器与多种工业控制系统兼容。
    - 支持: 厂商提供编程单元UB-PROG1用于基础设置。

    常见问题与解决方案


    1. 问题: 开关输出异常
    - 解决办法: 检查同步输入和教学输入连接是否正确。
    2. 问题: 测量值不稳定
    - 解决办法: 确保工作环境稳定,远离干扰源。

    总结和推荐


    该超声波传感器凭借其高精度、多功能和易于安装的特点,在工业自动化领域表现出色。无论是对于需要精确距离测量的应用还是对耐用性和稳定性要求高的环境,都是理想选择。推荐使用此传感器以提高生产效率和可靠性。

UB2000-30GM-E4-V15参数

参数
最小工作供电电压 10V
输出类型 NPN
感应距离 200cm
最大供电电流 -
最大工作供电电压 30V
长*宽*高 94mm(长度)*30mm(宽度)

UB2000-30GM-E4-V15厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

UB2000-30GM-E4-V15数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS UB2000-30GM-E4-V15 UB2000-30GM-E4-V15数据手册
