首页  >  产品百科  >  OQT150-R101-2EP-IO-V31

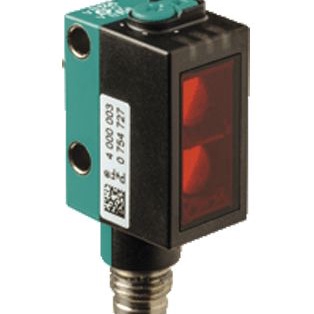

OQT150-R101-2EP-IO-V31

产品分类: 光电传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 距离传感器, OQT150系列, NPN/PNP输出, 检测范围5 毫米 → 150 毫米
供应商型号: ET-4134022
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 光电传感器 OQT150-R101-2EP-IO-V31

OQT150-R101-2EP-IO-V31概述


    产品简介


    Pepperl+Fuchs OQT150-R101-2EP-IO-V31
    Pepperl+Fuchs的OQT150-R101-2EP-IO-V31是一款具备多点切换功能的测距传感器。该传感器采用三角测量技术(SbR),具有小型化设计,提供多种安装选项。它特别适用于工业自动化、机械制造、物流等领域,能够可靠地检测各种表面的物体,不受颜色和材质的影响。此外,该传感器还通过IO-Link接口提供了丰富的服务和过程数据,便于集成到各类系统中。

    技术参数


    - 检测范围: 5 ... 150 mm
    - 最小检测范围: 5 ... 20 mm
    - 最大检测范围: 5 ... 150 mm
    - 调整范围: 20 ... 150 mm
    - 参考目标: 标准白色,100 mm x 100 mm
    - 光源: LED
    - 光类型: 调制可见红光
    - 黑/白差异 (6%/90%): 在150 mm距离时< 5%
    - 光斑直径: 约10 mm(在150 mm距离处)
    - 发散角: 约4°
    - 环境光极限: EN 60947-5-2: 30000 Lux
    - 操作电压: 10 ... 30 V DC
    - 最大纹波: 10%
    - 空载供电电流: < 25 mA(在24 V供电下)
    - 防护等级: IP67/IP69/IP69K
    - 接口类型: IO-Link(通过C/Q = pin 4)
    - 传输速率: COM 2 (38.4 kBaud)
    - 循环时间: 2.3 ms
    - 工作温度: -40 ... 60 °C
    - 存储温度: -40 ... 70 °C

    产品特点和优势


    1. 微型设计: 小巧的外形设计使其适合各种安装需求。
    2. 多功能切换点: 单一传感器内即可实现多个检测点,减少设备种类。
    3. 适应性强: 采用Multi Pixel Technology (MPT),能够灵活适应不同的工作环境。
    4. 高可靠性: 不受物体颜色和材质影响,可靠的检测各种表面的物体。
    5. 低敏感度: 低色差敏感度,确保在不同环境下都能准确检测。
    6. IO-Link接口: 提供服务和过程数据接口,便于系统集成。

    应用案例和使用建议


    应用案例
    OQT150-R101-2EP-IO-V31适用于各种自动化生产线中的距离测量任务。例如,在包装线上用于检测包装盒的位置和大小;在仓储物流中用于检测货架上的货物位置等。
    使用建议
    - 单点模式: 当需要对单一物体进行精确检测时,可选择单点模式。
    - 窗口模式: 当需要监控一个特定区域内的物体进出时,可以选择窗口模式。
    - 背景抑制模式: 对于复杂背景下的检测,可以使用背景抑制模式来提高检测精度。

    兼容性和支持


    OQT150-R101-2EP-IO-V31与多种标准IO-Link主站端口兼容,支持通过USB接口或单独电源供电的IO-Link主站。同时,Pepperl+Fuchs公司提供了全面的技术支持和服务,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 检测不到物体 | 检查检测范围是否正确设置,确保物体在有效范围内。 |
    | 绿色指示灯闪烁 | 可能是短路导致,检查连接线路是否有误。 |
    | 黄色指示灯常亮 | 检测到物体时,说明输出信号已激活。 |

    总结和推荐


    综合评估
    Pepperl+Fuchs OQT150-R101-2EP-IO-V31凭借其小型化设计、多点切换功能和高可靠性,在自动化领域表现出色。其出色的适应性和灵活的配置选项,使其成为众多应用场合的理想选择。此外,强大的IO-Link接口也为系统的集成提供了便利。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,强烈推荐Pepperl+Fuchs OQT150-R101-2EP-IO-V31在工业自动化、物流和机械制造等领域使用。对于需要高精度检测的场合,该传感器无疑是最佳选择。

OQT150-R101-2EP-IO-V31参数

参数
最小工作供电电压 -
光源 LED
响应时间 2.3ms
输出类型 NPN/PNP
感应距离 5 mm → 150 mm
波长 -
颜色感应 -
感应方式 -
最大工作供电电压 -

OQT150-R101-2EP-IO-V31厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

OQT150-R101-2EP-IO-V31数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 光电传感器 PEPPERL+FUCHS OQT150-R101-2EP-IO-V31 OQT150-R101-2EP-IO-V31数据手册

OQT150-R101-2EP-IO-V31封装设计

查看详情并下载
Symbol
Footprint
3D Model
