UB400-12GM-I-V1

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述:
供应商型号: 4585094
供应商: 欧时
标准整包数: 1
PEPPERL+FUCHS 距离传感器 UB400-12GM-I-V1

UB400-12GM-I-V1概述


    产品简介

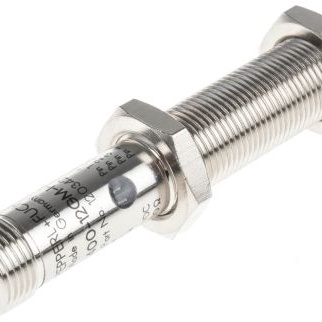

    Pepperl+Fuchs UB400-12GM-I-V1超声波传感器是一款高精度的电子元器件,主要用于非接触式距离测量。该传感器采用先进的超声波技术,适用于多种工业应用领域,如物流自动化、包装机械、机器人控制等。通过精确的距离检测和灵活的输出设置,该传感器能够提供可靠的信号反馈,为复杂的应用场景提供了强大的技术支持。

    技术参数


    | 参数 | 值 |

    | 感测范围 | 30 mm 至 400 mm |
    | 调整范围 | 50 mm 至 400 mm |
    | 无可用区域 | 0 mm 至 30 mm |
    | 标准目标板尺寸 | 100 mm x 100 mm |
    | 超声波频率 | 约 310 kHz |
    | 响应延迟 | 约 50 ms |
    | 工作电压 | 10 V 至 30 V DC(最大纹波10%) |
    | 无负载供电电流 | ≤30 mA |
    | 输出类型 | 模拟输出 4 mA 至 20 mA |
    | 输出分辨率 | 最大感测范围内分辨率可达 0.4 mm |
    | 特性曲线偏差 | 满量程值的 ±1 % |
    | 重复精度 | 满量程值的 ±0.5 % |
    | 温度影响 | 满量程值的 ±1.5 % |
    | 防护等级 | IP65 |
    | 工作温度范围 | -25°C 至 70°C(248K 至 343K) |
    | 存储温度范围 | -40°C 至 85°C(233K 至 358K) |

    产品特点和优势


    1. 高精度测量:
    采用先进的超声波技术,具有±0.5%的重复精度和±1%的特性曲线偏差,确保了高度可靠和精准的距离测量。
    2. 灵活编程:
    支持通过TEACH-IN输入功能自定义感测范围,满足不同应用场景的需求。
    3. 多功能性:
    可通过模拟输出实现上升斜坡或下降斜坡的灵活响应模式,适应各种复杂的控制需求。
    4. 耐用设计:
    外壳采用黄铜镀镍材料,抗腐蚀能力强;传感探头使用环氧树脂/空心玻璃球混合物,防护等级达到IP65,适用于恶劣环境。
    5. 广泛适用性:
    适用于多种目标物体(如平板、圆柱体等),且标准目标板尺寸为100 mm x 100 mm,适用性强。

    应用案例和使用建议


    典型应用场景:
    1. 物流自动化系统: 实现货物分拣过程中对移动目标物的距离监测。
    2. 包装机械: 控制包装机抓手的位置和运动轨迹。
    3. 机器人控制: 协助机器人完成高精度定位任务。
    使用建议:
    - 在安装前确认目标物材质和表面特性,选择合适的安装角度以避免信号干扰。
    - 根据实际需求调整感测范围,优先使用标准目标板进行校准。
    - 定期检查电源稳定性,确保供电电压和纹波符合要求。

    兼容性和支持


    兼容性:
    - 支持PEPPERL+FUCHS的配套编程设备(如UB-PROG2)和固定夹具(如BF 5-30)。
    - 可匹配标准M12接口,方便集成到现有系统中。
    支持服务:
    - PEPPERL+FUCHS提供全球化的技术支持和售后服务,帮助用户快速解决问题并优化应用方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查供电电压和负载阻抗是否符合要求。 |
    | TEACH-IN功能失效 | 确保TEACH-IN输入正确操作时间≥1秒。 |
    | 设备无法正常启动 | 核对存储温度范围内的工作环境条件。 |

    总结和推荐


    综上所述,Pepperl+Fuchs UB400-12GM-I-V1超声波传感器以其高精度、多功能性和耐用设计,在工业自动化领域展现了显著的优势。其灵活的编程能力、宽广的工作温度范围以及可靠的输出表现,使其成为复杂应用场景的理想选择。因此,我们强烈推荐此款传感器用于需要精确距离测量的应用场合。

UB400-12GM-I-V1厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

UB400-12GM-I-V1数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS UB400-12GM-I-V1 UB400-12GM-I-V1数据手册
