UB2000-30GM-E5-V15

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M30 x 1.5
供应商型号: 7097943
供应商: element14
标准整包数: 1

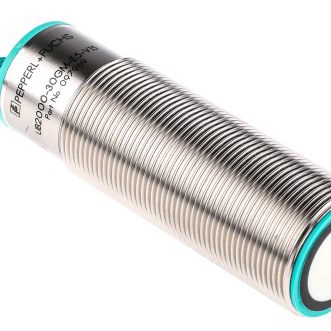

PEPPERL+FUCHS 距离传感器 UB2000-30GM-E5-V15

UB2000-30GM-E5-V15概述

    紫外线传感器技术手册

    产品简介


    紫外线传感器是一种单头系统,具备一个开关输出,专为工厂自动化设计。它适用于多种检测应用,如物体检测、距离测量和位置监控。本产品通过超声波技术实现非接触式测量,具有高精度和可靠性。

    技术参数


    - 检测范围: 200毫米至2000毫米
    - 标准测试板: 最小平面尺寸100毫米×100毫米
    - 近场范围(不适合切换): 0毫米至200毫米
    - 超声波束扩散角: 在-3dB时约为5°
    - 换能器频率: 大约175kHz
    - 响应时间: 大约145毫秒
    - 切换滞后: 小于等于设置操作距离的1%
    - 重复性: 小于等于1%
    - 温度漂移: 每开尔文0.2%
    - 最大操作周期频率: 3.4Hz
    - 测量周期时间: 约25毫秒
    - 同步频率(等脉冲模式): 小于等于1/tm1
    - 同步频率(多路复用模式): 小于等于1/tm1 + 1/tm2 + ...
    - 操作电压: 20伏直流至30伏直流
    - 额定工作电流: 小于等于60mA
    - 开关输出: 200mA k ,短路/过载防护
    - 输入阻抗: 27千欧姆
    - 同步脉冲宽度: 大于等于100微秒
    - 同步暂停宽度: 大于等于100微秒
    - 防护等级: DIN 40 050 IP 65
    - 工作温度范围: -25°C至+70°C
    - 存储温度范围: -40°C至+85°C

    产品特点和优势


    1. 精确检测: 超声波检测技术确保了高精度的距离测量。
    2. 灵活设置: 通过教学输入可灵活设置两个可切换点。
    3. 多重模式: 支持窗口模式和单点模式,满足不同的应用需求。
    4. 内置保护: 具有开关滞后和温度漂移补偿,增强稳定性。
    5. 多用途应用: 广泛应用于工业自动化、机器人和物流等领域。

    应用案例和使用建议


    1. 物体检测: 用于自动化生产线上物体的存在检测。
    2. 距离测量: 在物料搬运系统中进行距离测量。
    3. 位置监控: 在装配线上的工件位置监测。
    使用建议:
    - 在检测环境中避免强光干扰,尤其是在教学过程中。
    - 定期校准传感器以确保最佳性能。

    兼容性和支持


    - 兼容性: 该传感器支持标准的设备连接器,适用于大多数工业自动化设备。
    - 支持和维护: 厂商提供基本设置的编程单元UB-PROG1,方便用户进行设置和故障排除。

    常见问题与解决方案


    1. 问题: LED指示灯异常闪烁。
    - 解决方案: 检查供电电压是否正常,重新启动传感器。
    2. 问题: 检测距离不准确。
    - 解决方案: 校准传感器,重新设置检测范围。
    3. 问题: 开关输出不稳定。
    - 解决方案: 检查电源和连接线,确保连接良好。

    总结和推荐


    紫外线传感器具有出色的检测精度和广泛的适用范围,适合在多种工业自动化场景中使用。其灵活的操作模式和良好的兼容性使其成为理想的选择。我们强烈推荐此款产品,尤其适用于对精度要求较高的自动化应用。

UB2000-30GM-E5-V15参数

参数
最大供电电流 200mA
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 5 Wire,PNP-NC/NO
感应距离 80mm~200cm
长*宽*高 94mm(长度)*30mm(宽度)
安装方式 螺纹安装
零件状态 在售

UB2000-30GM-E5-V15厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

UB2000-30GM-E5-V15数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS UB2000-30GM-E5-V15 UB2000-30GM-E5-V15数据手册

UB2000-30GM-E5-V15封装设计

查看详情并下载
Symbol
Footprint
3D Model
