Z778

产品分类: 总线开关
厂牌: PEPPERL+FUCHS
产品描述:
供应商型号: 7934288
供应商: 海外现货
标准整包数: 1

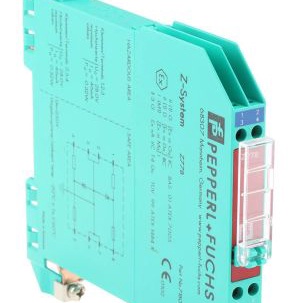

PEPPERL+FUCHS 总线开关 Z778

Z778概述

    Z778 Zener Barrier 技术手册解析

    产品简介


    Z778 Zener Barrier 是一种防爆保护装置,主要用于危险区域(如化工厂)的电气隔离和能量限制。它能够有效地防止来自安全区域的高能信号传递到潜在爆炸的危险区域,从而保证系统的安全性。该产品广泛应用于石油、化工、制药等行业,适用于 Zone 0、1、2 和 Div. 1、2 等危险区域。

    技术参数


    - 类型:DC 版本,正极性
    - 额定电阻:600Ω
    - 最大串联电阻:646Ω
    - 保险丝额定值:50mA
    - 最大工作电压:27V(26.5V时电流为10µA)
    - 连接端子:
    - 危险区域连接端子:1, 2;3, 4
    - 安全区域连接端子:5, 6;7, 8
    - 防护等级:IP20
    - 机械规格:尺寸 12.5 x 115 x 110 mm(0.5 x 4.5 x 4.3 英寸),重约 150g
    - 安装方式:DIN 导轨安装(EN 60715:2001)

    产品特点和优势


    Z778 Zener Barrier 具备多种独特的功能和优势:
    - 安全隔离:通过内置的齐纳二极管,确保安全区域的能量不会超过预定阈值,防止潜在爆炸风险。
    - 易于安装:采用 DIN 导轨安装方式,便于集成到现有系统中。
    - 适应性强:适用于各种环境条件,如温度范围 -20°C 至 60°C 和湿度高达 75% 的场合。
    - 合规认证:通过多项国际认证,如 ATEX、FM、UL、CSA 和 IECEx 认证,确保符合全球标准。

    应用案例和使用建议


    根据手册中的应用示例,Z778 Zener Barrier 可用于多种工业自动化控制系统中。例如,在需要精确测量和控制易燃气体浓度的应用中,Z778 可以有效地防止信号干扰和能量过载。使用建议如下:
    - 在安装前,仔细检查所有连接端子和电源设置,确保它们符合系统要求。
    - 定期进行绝缘测试和维护,确保其正常工作。
    - 遵循制造商提供的安装指南和操作手册,避免不当使用造成损害。

    兼容性和支持


    Z778 Zener Barrier 与多种标准设备兼容,可以轻松集成到现有的系统架构中。此外,Pepperl+Fuchs 提供了全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    1. 问题:如何正确安装 Z778?
    - 解决办法:参考手册中的安装指南,确保正确连接所有端子,并遵循 DIN 导轨安装步骤。
    2. 问题:设备出现故障怎么办?
    - 解决办法:首先检查电源设置和连接端子,确认无误后再尝试重新启动。如果问题仍未解决,联系技术支持寻求帮助。
    3. 问题:如何更换保险丝?
    - 解决办法:断开电源,按照手册中的步骤更换损坏的保险丝。

    总结和推荐


    综上所述,Z778 Zener Barrier 是一款性能可靠、适用范围广泛的防爆保护装置。它具备出色的防护能力和易于安装的优势,非常适合在危险环境中应用。强烈推荐给需要对危险区域进行电气隔离和保护的行业用户。

Z778厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

Z778数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 总线开关 PEPPERL+FUCHS Z778 Z778数据手册
