首页  >  产品百科  >  NBB2-8GM30-E2-V1

NBB2-8GM30-E2-V1

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M8 x 1
供应商型号: 2046-NBB2-8GM30-E2-V1-ND
供应商: Digi-Key
标准整包数: 1
PEPPERL+FUCHS 距离传感器 NBB2-8GM30-E2-V1

NBB2-8GM30-E2-V1概述

    # 电子元器件技术手册:NBB2-8GM30-E2-V1 电感式传感器

    产品简介


    NBB2-8GM30-E2-V1 是一款高性能的电感式传感器,主要应用于需要高可靠性和高精度的位置检测场合。这款传感器设计紧凑,安装便捷,并具有超宽的工作温度范围和较长的使用寿命。它适用于各种工业自动化设备,如机床、装配线、物流系统等,尤其适合那些对温度变化敏感的应用环境。

    技术参数


    一般规格
    - 开关功能:常开(NO)
    - 输出类型:PNP
    - 额定操作距离:2 mm
    - 安装方式:齐平安装
    - 电源极性:直流
    - 保证的操作距离:0 ... 1.62 mm
    - 作用元件材料:碳钢(例如1.0037, SR235JR,以前称为St37-2)
    - 作用元件尺寸:8 mm x 8 mm x 1 mm
    - 不同材质的减因系数:
    - 铝 rAl = 0.4
    - 铜 rCu = 0.3
    - 304不锈钢 r304 = 0.75
    - 黄铜 rBrass = 0.45
    - 输出类型:三线制
    额定参数
    - 工作电压:5 ... 30 V
    - 开关频率:0 ... 6000 Hz
    - 滞后性:典型值为5%
    - 反向极性保护:反向极性保护
    - 短路保护:脉冲
    - 电压降:≤ 1.5 V
    - 工作电流:0 ... 100 mA
    待机参数
    - 待机电流:0 ... 0.2 mA
    - 无负载供电电流:≤ 10 mA
    - 可用前的时间延迟:≤ 100 ms
    - 状态指示灯:多孔LED,黄色
    功能安全相关参数
    - 平均故障间隔时间 MTTFd:960年
    - 任务时间 TM:20年
    - 诊断覆盖率 DC:0%
    标准合规
    - 标准符合性:EN IEC 60947-5-2
    - 认证和证书
    - UL认证:cULus列出,通用目的,二级电源
    - CCC认证:对于电压≤36V的产品不需要CCC认证/标记
    环境条件
    - 工作温度范围:-40 ... 85°C (-40 ... 185°F)
    - 储存温度范围:-40 ... 85°C (-40 ... 185°F)
    机械规格
    - 连接类型:M12x1连接器插头,4针
    - 外壳材料:黄铜,镍镀层
    - 感应面材料:液晶聚合物(LCP)
    - 防护等级:IP65/IP66/IP67
    - 尺寸
    - 长度:55 mm
    - 直径:8 mm
    通用信息

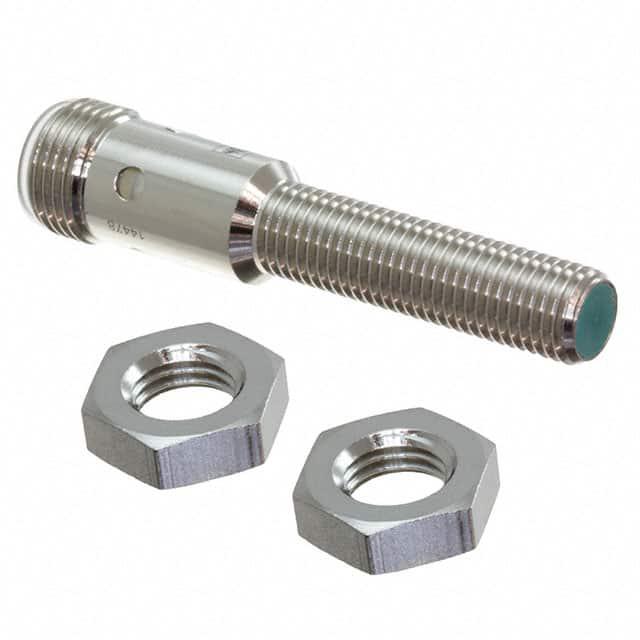

    - 包装内容:包含两个六角螺母

    产品特点和优势


    1. 安装灵活:齐平安装设计使其可以轻松嵌入到不同的设备结构中,减少了安装难度。
    2. 长寿命:工作温度范围为-40至85°C,能够在极端环境下长期稳定运行。
    3. 高性能:支持的电气特性使其能够在多种条件下提供可靠的检测结果。
    4. 高可靠性:通过多项严格的安全测试,确保在复杂环境下依然保持出色的性能。

    应用案例和使用建议


    应用案例
    - 机床:在高速运动的机械部件上进行位置检测,确保加工精度。
    - 物流系统:用于输送带上的物品检测,提高生产线效率。
    - 汽车制造:监测关键零部件的位置,确保装配质量。
    使用建议
    - 环境选择:尽量避免传感器暴露在高湿度或直接阳光下,以减少误报和延长使用寿命。
    - 安装注意事项:确保传感器与作用元件之间的距离适中,不要超出保证的操作距离,以免影响检测准确性。

    兼容性和支持


    - 兼容性:NBB2-8GM30-E2-V1 与市场上常见的M12x1连接器兼容,易于集成到现有系统中。
    - 支持和服务:Pepperl+Fuchs 提供全面的技术支持和售后服务,用户可通过官方网站、电话或邮件获得帮助。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:传感器无法正常工作
    - 解决方法:检查电源极性是否正确,确认电压是否在规定的范围内。
    - 问题:信号输出不稳定
    - 解决方法:检查作用元件材质是否合适,确保没有金属干扰源靠近传感器。

    总结和推荐


    NBB2-8GM30-E2-V1 是一款高性能的电感式传感器,具备优良的电气特性和广泛的应用范围。它能够适应严苛的工作环境,适用于多种工业自动化设备。根据上述分析,强烈推荐使用该款传感器,尤其是在需要高精度和高可靠性的场合。

NBB2-8GM30-E2-V1参数

参数
感应距离 2mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 5V
输出类型 3-Wire,PNP-NO
长*宽*高 55mm(长度)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

NBB2-8GM30-E2-V1厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

NBB2-8GM30-E2-V1数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS NBB2-8GM30-E2-V1 NBB2-8GM30-E2-V1数据手册

NBB2-8GM30-E2-V1封装设计

查看详情并下载
Symbol
Footprint
3D Model
