UB4000-F42-E6-V15

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 块状
供应商型号: UB4000-F42-E6-V15
供应商: TME
标准整包数: 1

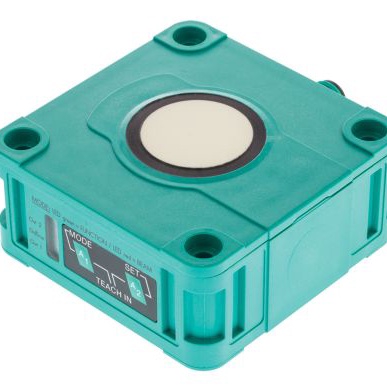

PEPPERL+FUCHS 距离传感器 UB4000-F42-E6-V15

UB4000-F42-E6-V15概述

    超声波传感器 UB4000-F42-E6-V15 技术手册

    产品简介


    超声波传感器 UB4000-F42-E6-V15 是一种广泛应用于工业自动化领域的高精度传感器。这款传感器通过发送和接收超声波信号来检测目标物体的距离,并提供两个独立的开关输出。它适用于工厂自动化、物料搬运、液位测量等多种应用场景。

    技术参数


    | 参数类别 | 规格说明 |

    | 检测范围 | 200 ... 4000 mm |
    | 可调范围 | 240 ... 4000 mm |
    | 不可用区域 | 0 ... 200 mm |
    | 标准目标板尺寸 | 100 mm x 100 mm |
    | 发射频率 | 约 85 kHz |
    | 响应延迟 | 约 325 ms |
    | 电气规格 | 供电电压:10 ... 30 V DC ,纹波:10 %SS |
    | 无负载供电电流 | I0 ≤ 60 mA |
    | 输入/输出 | 同步双向,0 电平:-UB...+1 V,1 电平:+4 V...+UB,输入阻抗:> 12 KΩ |
    | 输出类型 | 两个 PNP 开关输出,可选常开/常闭(NO/NC) |
    | 额定工作电流 | Ie 200 mA ,短路/过载保护 |
    | 默认设置 | 切换点 A1:240 mm ,切换点 A2:4000 mm |
    | 工作温度 | 工作环境:-25 ... 70 °C,储存温度:-40 ... 85 °C |
    | 连接方式 | M12 x 1 接插件,5 针连接 |
    | 保护等级 | IP54 |
    | 认证与标准 | 符合 EN 60947-5-2:2007 和 IEC 60947-5-2:2007 标准,UL 认证,cULus 列名,CSA 认证,cCSAus 列名 |

    产品特点和优势


    UB4000-F42-E6-V15 超声波传感器具有多项独特功能和优势:
    - 双独立开关输出:两个 PNP 开关输出可根据需要选择常开或常闭模式。
    - 极小的不可用区域:仅 200 mm,这使得传感器能够在更广泛的范围内进行准确测量。
    - TEACH-IN 功能:允许用户通过简单操作设置传感器的检测范围。
    - 干扰抑制:通过调整近距离内的超声波束发散角度来提高抗干扰能力。
    - 温度补偿:确保在不同温度条件下测量的准确性。
    - 同步选项:可通过外部或内部同步实现多传感器协同工作。

    应用案例和使用建议


    应用案例:
    - 在物料搬运系统中用于检测目标物体的距离,确保机械手能够精准抓取物体。
    - 在液位测量中,用于检测储罐内液体的高度变化。
    使用建议:
    - 在安装时应尽量避免将传感器暴露在直接阳光下,以减少光干扰对测量结果的影响。
    - 使用同步功能时,应注意传感器间的同步脉冲间隔,确保所有传感器在相同周期内运行。

    兼容性和支持


    - 兼容性:此传感器支持与多种设备和系统集成,例如 PLC、机器人控制系统等。
    - 支持:Pepperl+Fuchs 提供详细的用户手册和技术支持服务,用户可通过官网或客服获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器无法正常工作 | 检查供电电压和连接是否正确 |
    | 输出没有反应 | 确认 Teach-in 设置是否正确 |
    | 读数不稳定 | 检查传感器是否受到干扰,调整位置 |

    总结和推荐


    UB4000-F42-E6-V15 超声波传感器凭借其高精度、稳定性及多样化的功能,在工业自动化领域表现出色。其独特的 TEACH-IN 功能、双独立开关输出以及高效的温度补偿机制使其在市场上具有显著的竞争优势。对于需要高精度距离测量的应用场景,我们强烈推荐使用这款传感器。

UB4000-F42-E6-V15参数

参数
感应距离 400cm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 PNP
长*宽*高 80mm*96mm*34mm

UB4000-F42-E6-V15厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

UB4000-F42-E6-V15数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS UB4000-F42-E6-V15 UB4000-F42-E6-V15数据手册

UB4000-F42-E6-V15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 397.3578 ¥ 3266.9255
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3266.92
