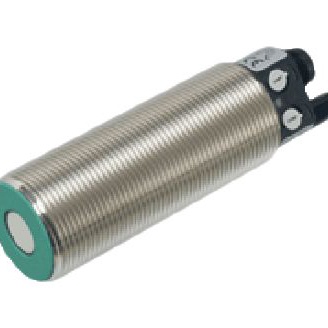

UC2000-30GM70-2E2R2-V15

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M30 x 1.5
供应商型号: 8919400
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 距离传感器 UC2000-30GM70-2E2R2-V15

UC2000-30GM70-2E2R2-V15概述

    Ultrasonic Sensor UC2000-30GM70-2E2R2-V15 技术手册解析

    产品简介


    Ultrasonic sensor UC2000-30GM70-2E2R2-V15 是一种超声波直接检测传感器,由德国Pepperl+Fuchs集团生产。这种传感器主要应用于工业自动化领域,如物料检测、水平测量和位置检测。它的主要功能是通过超声波技术进行非接触式距离测量,具备两个开关输出端口,能够提供高度可靠的检测结果。

    技术参数


    - 基本参数
    - 检测范围:100 mm 至 2000 mm
    - 调整范围:150 mm 至 2000 mm
    - 无用区:0 mm 至 100 mm
    - 标准目标板:100 mm x 100 mm
    - 换能器频率:约 200 kHz
    - 响应延迟:≤ 100 ms
    - 电气参数
    - 额定操作电压(Ue):24 V DC
    - 操作电压(Ub):12 V 至 30 V DC(含纹波)
    - 纹波:≤ 10%
    - 无负载供电电流(I0):≤ 50 mA
    - 输入/输出类型:1 同步连接,双向(出厂设置:同步模式)/ Teach-In 输入
    - 开关输出类型:2 个 PNP,常开(NC 接触可编程)
    - 重复精度:± 3 mm
    - 操作电流(IL):≤ 150 mA,短路/过载保护
    - 开关频率:≤ 4 Hz
    - 开关迟滞:20 mm(可编程)
    - 环境条件
    - 工作温度:-25°C 至 70°C(-13°F 至 158°F)
    - 存储温度:-40°C 至 85°C(-40°F 至 185°F)
    - 冲击耐受性:30 g,11 ms 周期
    - 振动耐受性:10 Hz 至 55 Hz,幅度 ± 1 mm
    - 机械参数
    - 连接类型:M12 x 1,5 针连接器
    - 防护等级:IP65
    - 外壳材料:黄铜,镀镍
    - 换能器材料:环氧树脂/空心玻璃球混合物;聚氨酯泡沫
    - 安装方向:任意方向
    - 重量:140 g

    产品特点和优势


    UC2000-30GM70-2E2R2-V15 超声波传感器的特点包括:
    - 双开关输出:能够同时监控两个不同的点位。
    - 温度补偿:确保在不同温度下传感器性能稳定。
    - 参数化软件支持:可通过 ULTRA-PROG-IR 软件进行配置,适用于复杂的工业应用场景。
    - 高防护等级:达到 IP65 标准,适合恶劣环境。
    - 多模式同步:支持同步和多工模式,提高检测效率。

    应用案例和使用建议


    UC2000-30GM70-2E2R2-V15 超声波传感器广泛应用于制造业、物流仓储、食品加工等行业。例如,在物流仓储中,可以用于检测货架上的物品是否缺失,或者在食品加工过程中,用于监测罐装液位。为了确保最佳性能,建议根据实际应用场景调整传感器的设置参数,如调整盲区范围,优化开关迟滞值,以及设置合适的温度补偿。

    兼容性和支持


    UC2000-30GM70-2E2R2-V15 传感器与其他 Pepperl+Fuchs 产品兼容,并符合多个国际标准,包括 EN 60947-5-2:2007 和 IEC 60947-5-2:2007。此外,Pepperl+Fuchs 提供配套的安装附件和专用软件,便于客户进行安装和调试。客户还可以获得厂商的技术支持和服务。

    常见问题与解决方案


    - 问题 1: 教学输入无法保存距离?
    - 解决方案: 确认教学输入已正确配置,并且按照正确的顺序操作,避免在未完成教学前断开教学输入。
    - 问题 2: 绿色 LED 不亮?
    - 解决方案: 检查是否已经成功保存了距离值,确认传感器与电源连接正常。
    - 问题 3: 开关输出不切换?
    - 解决方案: 调整相应电位器以确保正确的开关阈值。

    总结和推荐


    总体而言,Ultrasonic sensor UC2000-30GM70-2E2R2-V15 是一款高性能的工业超声波传感器,具有良好的适应性和广泛的适用范围。该产品不仅能够满足大多数工业应用的需求,而且在复杂环境下表现出色。强烈推荐在需要精确非接触式检测的应用场景中使用此产品。

UC2000-30GM70-2E2R2-V15参数

参数
输出类型 PNP
感应距离 200cm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 12V
长*宽*高 88.8mm(长度)

UC2000-30GM70-2E2R2-V15厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

UC2000-30GM70-2E2R2-V15数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS UC2000-30GM70-2E2R2-V15 UC2000-30GM70-2E2R2-V15数据手册

UC2000-30GM70-2E2R2-V15封装设计

查看详情并下载
Symbol
Footprint
3D Model
