V15-G-PG9

产品分类: 圆形连接器
厂牌: PEPPERL+FUCHS
产品描述: Female Sockets,Plug,Threaded 螺纹 5pin Copper Zinc 4A 铜,锌,锡 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: DV-30123801
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 圆形连接器 V15-G-PG9

V15-G-PG9概述


    产品简介

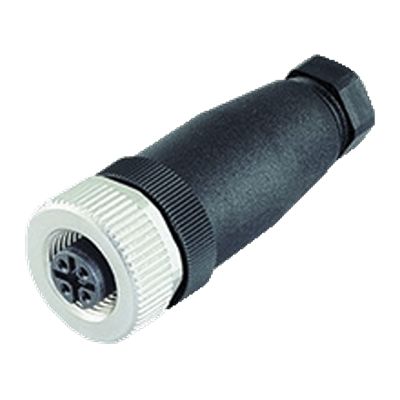

    产品名称: Female Connector V15-G-PG9
    产品类型: M12 场装直型 A 编码 5 针连接器
    主要功能: 用于电缆直径为 6mm 至 8mm 的连接器,支持直接安装在电缆上的应用场合
    应用领域: 适用于工业自动化、机器人技术、过程控制等需要高可靠性的工业应用场景

    技术参数


    - 连接器类型: M12 直型 A 编码 5 针
    - 锁紧方式: 螺纹终端连接,金属锁紧
    - 螺母规格: 内六角螺母,公制 18mm
    - UL 认证文件号: E363587
    - 最大工作电压: 48V AC / 60V DC
    - 最大工作电流: 4A
    - 绝缘电阻: 最小 100 MΩ
    - 防护等级: IP67
    - 连接扭矩: 0.6 Nm
    - 适配电缆直径范围: 6mm 至 8mm
    - 材料:
    - 插头连接器:锌合金压铸,镍镀层
    - 本体:黑色 PA(聚酰胺)
    - 接触面:铜锡锌合金
    - 重量: 25.6g
    - 允许插拔次数: 不少于 50 次
    - 环境温度: -40°C 至 85°C
    - 污染等级: 3级

    产品特点和优势


    1. 场装设计: 允许直接安装在电缆上,方便现场布线和连接。
    2. 坚固耐用: 使用锌合金压铸和镍镀层材料,保证连接器的机械强度和抗腐蚀能力。
    3. 高可靠性: 防护等级达到 IP67,能在恶劣环境下稳定运行。
    4. 广泛的适用性: 支持的最大工作电压和电流足以应对大多数工业应用需求。
    5. 认证齐全: 拥有 UL 认证,确保符合国际安全标准。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,作为传感器信号传输接口。
    - 在机器人技术中,连接动力和信号传输电缆。
    使用建议:
    - 确保电缆直径在指定范围内,以保证最佳的电气性能和机械稳定性。
    - 安装时注意拧紧扭矩,避免过紧导致材料损坏。
    - 对于需要频繁插拔的应用场合,建议定期检查插头连接状态,确保连接可靠。

    兼容性和支持


    - 兼容性: 与各种 M12 x 1 规格的电缆兼容,可与现有工业设备无缝对接。
    - 技术支持: 制造商提供详尽的技术文档和在线支持服务,客户可以随时联系 Pepperl+Fuchs 的全球客服中心获取帮助。

    常见问题与解决方案


    1. 问题: 连接器无法拧紧
    - 解决办法: 确认拧紧扭矩是否在 0.6 Nm 范围内,适当调整扭矩扳手设置。

    2. 问题: 插头接触不良
    - 解决办法: 清洁接触面,确保无灰尘和氧化物影响连接。
    3. 问题: 连接器过热
    - 解决办法: 检查负载是否超出最大电流限制,必要时增加散热措施。

    总结和推荐


    综上所述,Female Connector V15-G-PG9 是一款适用于多种工业环境下的高性能连接器,具有高可靠性和广泛应用性。其坚固耐用的设计和全面的认证确保了长期稳定的运行表现。我们强烈推荐此款产品用于需要高度可靠连接的工业自动化系统中。
    希望这篇详细的介绍能帮助您更好地了解和选择这款电子元器件产品。

V15-G-PG9参数

参数
类型 Female Sockets,Plug,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 4A
外壳材料 Copper Zinc
针脚数 5pin
触头镀层 - 配接 铜,锌,锡
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V15-G-PG9厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

V15-G-PG9数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 圆形连接器 PEPPERL+FUCHS V15-G-PG9 V15-G-PG9数据手册

V15-G-PG9封装设计

查看详情并下载
Symbol
Footprint
3D Model
