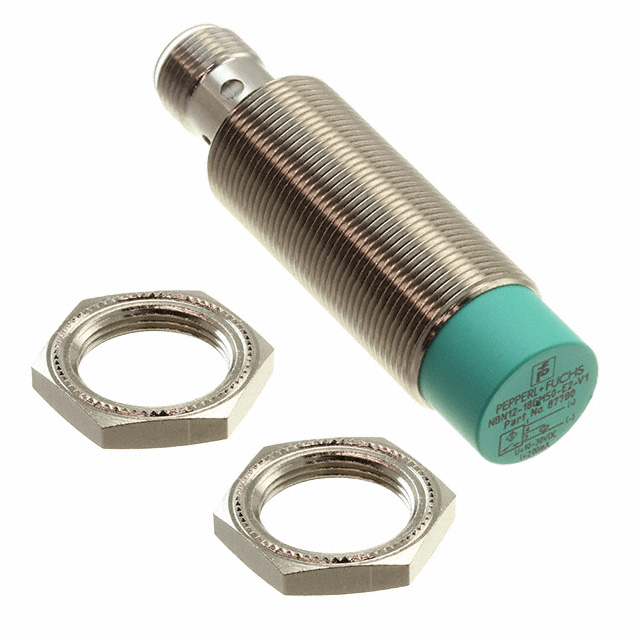

NBN12-18GM50-E2-V1

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M18 x 1
供应商型号: 2046-NBN12-18GM50-E2-V1-ND
供应商: Digi-Key
标准整包数: 1
PEPPERL+FUCHS 距离传感器 NBN12-18GM50-E2-V1

NBN12-18GM50-E2-V1概述

    NBN12-18GM50-E2-V1 电感式传感器技术手册

    1. 产品简介


    NBN12-18GM50-E2-V1 是一款电感式传感器,属于Pepperl+Fuchs公司的Basic系列。该传感器主要用于检测金属物体的位置,适用于工业自动化、机械制造和生产控制等领域。其基本功能是通过感应金属物体来触发开关状态的变化,从而实现对机械设备或生产线的控制和监测。

    2. 技术参数


    以下是该传感器的主要技术规格和性能参数:
    - 型号: NBN12-18GM50-E2-V1
    - 切换元件功能: PNP常开(NO)
    - 额定工作距离(sn): 12 mm
    - 安装方式: 不可嵌入式
    - 输出极性: 直流
    - 确保工作距离(sa): 0 ... 9.72 mm
    - 响应频率(f): 0 ... 200 Hz
    - 迟滞(H): 5%(典型值)
    - 反向电压保护: 反向电压保护
    - 短路保护: 脉冲
    - 电压降(Ud): ≤ 3 V
    - 工作电流(IL): 0 ... 200 mA
    - 空载供电电流(I0): ≤ 10 mA
    - 功能安全相关参数
    - MTTFd(平均无故障时间): 1570 年
    - Mission Time (TM): 20 年
    - Diagnostic Coverage (DC): 0%
    - 环境条件
    - 工作温度范围: -25 ... 70°C (-13 ... 158°F)
    - 机械规格
    - 连接类型: 设备连接器M12 x 1,4针
    - 外壳材料: 黄铜,镍镀层
    - 感应面: PBT
    - 防护等级: IP67
    - 标准符合性
    - 符合标准: EN 60947-5-2:2007,IEC 60947-5-2:2007
    - 认证
    - UL认证: cULus List, 通用用途
    - CSA认证: cCSAus List, 通用用途
    - CCC认证: 最大操作电压≤36V的产品无需标记

    3. 产品特点和优势


    NBN12-18GM50-E2-V1 具有以下特点和优势:
    - 高性能感应能力: 额定工作距离为12mm,确保可靠的检测性能。
    - 增强的工作距离: 确保工作距离可达9.72mm,提供更大的检测范围。
    - 反向电压和短路保护: 提高系统的稳定性和可靠性。
    - 宽工作温度范围: 能够适应各种恶劣环境,如极端低温或高温。
    - 多种连接选项: 提供多种连接器和电缆,方便不同应用场景的连接需求。
    - 易于识别的状态指示: LED指示灯用于显示切换状态,便于监控和调试。

    4. 应用案例和使用建议


    该传感器广泛应用于以下场景:
    - 自动化生产线:检测金属部件的位置,控制设备运行。
    - 物料搬运系统:检测货物的存在或位置,提高物料处理效率。
    - 机械设备:监控关键部件的状态,提高生产安全性。
    使用建议:
    - 在高温或潮湿环境下使用时,确保防护等级达到IP67,以防止水分进入内部造成损坏。
    - 在检测距离较大时,应注意选择合适的电源电压,避免因电压降导致检测精度降低。
    - 定期检查连接线缆,确保其完好无损,避免接触不良或短路现象。

    5. 兼容性和支持


    NBN12-18GM50-E2-V1 可与多种电子元件和设备兼容,例如各种工业控制系统、PLC控制器等。厂商提供详细的技术支持和维护服务,包括但不限于:
    - 技术咨询
    - 故障排除
    - 定制化解决方案
    - 维修服务

    6. 常见问题与解决方案


    常见问题及其解决方案:
    1. Q: 传感器无法正常工作
    - A: 检查电源电压是否符合要求,确认接线正确且连接稳固。
    2. Q: LED指示灯不亮
    - A: 检查供电线路是否有电压,确认指示灯是否损坏。
    3. Q: 误动作频繁
    - A: 确认安装位置远离干扰源,增加迟滞参数设置。

    7. 总结和推荐


    NBN12-18GM50-E2-V1 电感式传感器以其高可靠性、宽工作温度范围和多样化的连接方式成为市场上值得信赖的选择。其卓越的性能使其在众多应用场景中表现出色,特别是在需要精准检测金属物体的位置时更为适用。强烈推荐用于自动化设备和生产线的监测与控制。

NBN12-18GM50-E2-V1参数

参数
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 3-Wire,PNP-NO
感应距离 12mm
最大供电电流 -
长*宽*高 65mm(长度)*18mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

NBN12-18GM50-E2-V1厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

NBN12-18GM50-E2-V1数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS NBN12-18GM50-E2-V1 NBN12-18GM50-E2-V1数据手册
