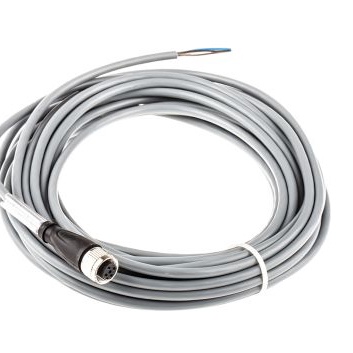

V1-G-10M-PVC

产品分类: 电源线线缆
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 传感器执行器电缆, 4芯, M12转无终端接头
供应商型号: 7141672
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 电源线线缆 V1-G-10M-PVC

V1-G-10M-PVC概述

    Cable Connector V1-G-10M-PVC 技术手册

    1. 产品简介


    Cable Connector V1-G-10M-PVC 是一款专为工业自动化和控制系统设计的高品质电缆连接器。其主要特点是采用M12接口、四芯配置,并以PVC材料作为电缆。适用于各种恶劣环境下的信号传输和电力传输。它广泛应用于工业自动化、过程控制、机器人技术等领域。

    2. 技术参数


    - 型号: V1-G-10M-PVC
    - 连接方式: 1个连接器,螺母装配
    - 接头规格: 1个M12接口,4针
    - 连接类型: 1个连接器(公头),自由端电缆
    - 电气规格:
    - 最大工作电压:300 V DC
    - 测试电压:> 1500 V eff AC
    - 最大工作电流:4 A
    - 体积电阻:< 5 mΩ
    - 环境条件:
    - 环境温度:-25 ... 100 °C
    - 潮湿等级:3级
    - 防护等级:IP67 / IP68 / IP69K
    - 机械规格:
    - 触点材质:CuSn / Au
    - 触点表面:镀金
    - 接头:弹簧加载插座
    - 引脚直径:1 mm
    - 材料:接触件采用CuSn/Au,接触表面镀金,手柄采用TPU绿色,电缆为PVC
    - 外壳阻燃等级:94 V-2
    - 电缆规格:10 m长,PVC绝缘,直径4.8 mm,可承受10倍导线直径的弯曲半径
    - 兼容性:
    - 兼容2、3、4线技术

    3. 产品特点和优势


    Cable Connector V1-G-10M-PVC 的主要特点包括:
    - 抗振动和机械保护:设计具有机械锁紧机制,确保在振动环境中的稳定性。
    - 高防护等级:IP67/IP68/IP69K的防护等级,使其能够在极端环境下可靠运行。
    - 耐用材料:采用铜锡镀金触点,提高耐久性和可靠性。
    - 灵活安装:支持工具装配,方便安装。
    - 多种电缆长度选择:提供不同长度选项,满足各种需求。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:适用于自动生产线上的信号传输。
    - 过程控制:在工厂自动化系统中进行数据通信。
    - 机器人技术:用于机器人手臂之间的数据和电源连接。
    使用建议:
    - 在安装过程中,确保所有接头紧密装配,特别是暴露在户外环境中的连接器。
    - 定期检查连接器的状态,确保没有物理损坏。
    - 根据实际需求选择合适的电缆长度,避免不必要的冗余。

    5. 兼容性和支持


    Cable Connector V1-G-10M-PVC 具有良好的兼容性,可以与多种设备和系统集成。制造商提供详尽的技术支持和售后服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题:连接器在频繁振动后出现接触不良。
    - 解决方案:检查连接器是否正确装配,必要时重新拧紧。如果问题仍然存在,建议更换新的连接器。
    - 问题:电缆在高温环境中工作不稳定。
    - 解决方案:检查电缆温度限制,如果超过80°C(353 K),应采取措施降低温度或更换适应更高温度的电缆。

    7. 总结和推荐


    Cable Connector V1-G-10M-PVC 是一款高度可靠的电缆连接器,适用于多种工业应用。其坚固的设计和出色的防护性能使其在严苛的工作环境中表现出色。综上所述,强烈推荐使用此产品。

V1-G-10M-PVC参数

参数
长*宽*高 10m(长度)

V1-G-10M-PVC厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

V1-G-10M-PVC数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 电源线线缆 PEPPERL+FUCHS V1-G-10M-PVC V1-G-10M-PVC数据手册

V1-G-10M-PVC封装设计

查看详情并下载
Symbol
Footprint
3D Model
