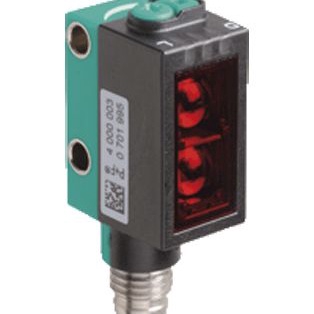

OBT350-R101-2EP-IO-V31

产品分类: 光电传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 光电传感器, OBT350系列, NPN/PNP输出, 检测范围5 mm → 350 mm
供应商型号: 1240335
供应商: 海外现货
标准整包数: 1
PEPPERL+FUCHS 光电传感器 OBT350-R101-2EP-IO-V31

OBT350-R101-2EP-IO-V31概述


    产品简介


    OBT350-R101-2EP-IO-V31 三角测距传感器
    产品类型: 三角测距传感器(带背景抑制)
    主要功能:
    - 高精度物体检测
    - 支持光亮状态和暗状态切换
    - 可通过IO-Link接口进行通信和参数配置
    - 具备良好的环境适应性,能够在极端温度下稳定工作
    应用领域:
    - 自动化工业设备
    - 物流分拣系统
    - 包装生产线
    - 机械臂末端执行器

    技术参数


    尺寸:
    - 直径: 27.3 mm
    - 长度: 26 mm
    连接方式:
    - M8 x 1 连接器,4针
    指示灯/操作按钮:
    - 操作指示灯 (绿色):
    - 常亮 - 电源开启
    - 闪烁 (4Hz) - 短路
    - 闪烁 (1Hz) - IO-Link模式
    - 功能指示灯 (黄色):
    - 常亮 - 物体检测
    - 常灭 - 未检测到物体
    - 控制元素:
    - 光亮/暗状态切换开关
    - 检测范围调整旋钮
    电气规格:
    - 工作电压: 10...30 V DC
    - 波纹: 最大10%
    - 无负载供电电流: 小于25 mA (24 V)
    - 保护等级: III 类
    - 接口类型: IO-Link (通过C/Q = 第4针)
    - 转换速率: COM 2 (38.4 kbaud)
    - 端口兼容性: A 类
    - 输出类型: 可调(默认为: NPN常开/光亮,PNP常闭/暗状态,IO-Link)
    - 信号输出: 2个推挽式输出,短路保护,反向极性保护,过电压保护
    工作环境条件:
    - 工作温度: -40...60°C (-40...140°F)
    - 存储温度: -40...70°C (-40...158°F)
    防护等级:
    - IP67/IP69/IP69K
    质量认证:
    - UL 60947-5-2: 2014
    - IEC 61131-9: 2013
    - EN 62471: 2008
    - EN 61131-9: 2013

    产品特点和优势


    1. 微型设计:体积小巧,适合各种安装需求。
    2. 高精度检测:几乎不受颜色影响,能够精准检测物体。
    3. 广泛的工作温度范围:适用于-40°C到60°C的工作环境。
    4. 高防护等级:IP69K防护等级,能够在恶劣环境下稳定工作。
    5. IO-Link接口:便于远程配置和监控,提高了系统的灵活性和可维护性。
    6. 多功能性:既可以用作普通传感器,也可以用于距离测量。

    应用案例和使用建议


    应用案例:
    - 在自动化生产线上,用于检测物件位置和数量。
    - 在物流中心,用于包裹分拣和传送带上的物品计数。
    - 在机器人系统中,作为末端执行器的一部分,实现精准抓取和放置。
    使用建议:
    - 定期检查和清洁传感器表面,以确保光斑的准确性和稳定性。
    - 根据具体的应用场景调整检测范围和敏感度。
    - 避免在强光环境中直接安装,可能会影响检测精度。
    - 通过IO-Link接口,可以实时调整传感器设置,提高自动化系统的效率。

    兼容性和支持


    - 兼容性:
    - 该传感器可通过M8 x 1连接器与多种设备相连接,例如PLC控制器。
    - 与多个品牌的IO-Link主站兼容。
    - 支持和服务:
    - 产品提供详尽的技术手册和用户指南,可从官方网站下载。
    - 厂商提供技术支持,可以通过电话或电子邮件联系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 绿色操作指示灯不亮 | 检查供电电压是否正常 |
    | 黄色功能指示灯不亮 | 检查是否有物体被检测到 |
    | 检测范围设定后无法调整 | 检查是否已经超过了最大调整范围 |

    总结和推荐



    总结

    :
    - OBT350-R101-2EP-IO-V31 三角测距传感器具有高精度、抗干扰能力强、适应性强等特点,在多种自动化应用场景中表现出色。
    - 该传感器适用于各种工业自动化设备,特别是对检测精度要求较高的场合。
    推荐:
    - 强烈推荐使用OBT350-R101-2EP-IO-V31 三角测距传感器,尤其是在需要高精度检测和广泛应用环境的自动化设备中。

OBT350-R101-2EP-IO-V31参数

参数
感应方式 -
颜色感应 -
最小工作供电电压 -
响应时间 1ms
输出类型 NPN/PNP
感应距离 5 mm → 350 mm
光源 LED
最大工作供电电压 -
波长 -
安装方式 面板安装

OBT350-R101-2EP-IO-V31厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

OBT350-R101-2EP-IO-V31数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 光电传感器 PEPPERL+FUCHS OBT350-R101-2EP-IO-V31 OBT350-R101-2EP-IO-V31数据手册
