UC3500-30GM70-UE2R2-V15

产品分类: 距离传感器
厂牌: PEPPERL+FUCHS
产品描述: Pepperl + Fuchs 接近传感器, 柱体, 螺纹尺寸 M30 x 1.5
供应商型号: 8919410
供应商: 欧时
标准整包数: 1
PEPPERL+FUCHS 距离传感器 UC3500-30GM70-UE2R2-V15

UC3500-30GM70-UE2R2-V15概述

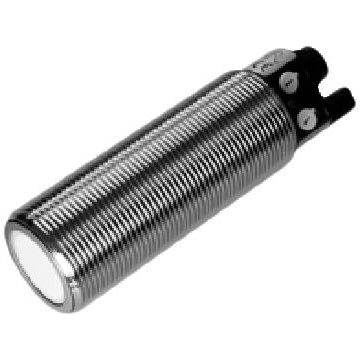

    Ultrasonic Sensor UC3500-30GM70-UE2R2-V15

    1. 产品简介


    Ultrasonic传感器UC3500-30GM70-UE2R2-V15是一种超声波直接检测传感器,适用于各种工业自动化和控制场合。它的主要功能是测量距离并提供精确的输出信号。该传感器广泛应用于工厂自动化、物料处理系统、汽车制造、物流中心和其他需要非接触式距离检测的应用领域。

    2. 技术参数


    | 参数 | 值 |

    | 感测范围 | 200 ... 3500 mm |
    | 调整范围 | 300 ... 3500 mm |
    | 无用区域 | 0 ... 200 mm |
    | 标准目标板 | 100 mm x 100 mm |
    | 换能器频率 | 约120 kHz |
    | 响应延迟 | ≤ 150 ms |
    | 工作电压 | 20 ... 30 V DC |
    | 额定工作电压 | 24 V DC |
    | 线路电流 | ≤ 50 mA |
    | 接口类型 | 红外线 |
    | 输入/输出类型 | 同步连接,双向 |
    | 开关输出类型 | PNP, NO (NC可编程) |
    | 重复精度 | ± 5 mm |
    | 工作电流 | 300 mA (短路/过载保护) |
    | 切换频率 | ≤ 2 Hz |
    | 切换迟滞 | 35 mm (可编程) |
    | 环境温度范围 | -25 ... 70 °C |
    | 存储温度范围 | -40 ... 85 °C |

    3. 产品特点和优势


    - 模拟输出(0...10 V):提供连续的电压输出,适用于多种应用场景。
    - 同步选项:允许通过红外接口进行参数化设置。
    - 温度补偿:具有内置温度补偿功能,确保在不同温度下的稳定性能。
    - 参数化:可以通过软件进行配置,适应不同的应用需求。

    4. 应用案例和使用建议


    UC3500-30GM70-UE2R2-V15传感器在自动分拣机、机器人手臂、生产线控制等领域有广泛应用。建议在安装时考虑屏蔽干扰源,并根据具体应用场景选择合适的安装位置以提高检测精度。

    5. 兼容性和支持


    该传感器可通过M12 x 1连接器与多种设备兼容。厂商提供ULTRA-PROG-IR配置软件及详细的技术支持文档,帮助用户快速上手和故障排除。

    6. 常见问题与解决方案


    - Q: 如何进行校准?
    A: 使用参数化软件ULTRA-PROG-IR进行校准。
    - Q: 如果传感器出现错误?
    A: 检查电源和连接线,确保接线正确。如果仍无法解决问题,联系厂商技术支持。

    7. 总结和推荐


    综上所述,Ultrasonic传感器UC3500-30GM70-UE2R2-V15具有高精度、良好的温度补偿能力以及易于配置的特点。它特别适合于需要高度可靠性的工业自动化应用。强烈推荐在上述应用场景中使用此传感器。

UC3500-30GM70-UE2R2-V15参数

参数
输出类型 Analog,PNP
感应距离 350cm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 20V
长*宽*高 89mm(长度)

UC3500-30GM70-UE2R2-V15厂商介绍

PEPPERL+FUCHS(皮尔兹)是一家全球领先的工业自动化产品供应商,总部位于德国。公司成立于1945年,专注于为工业自动化领域提供传感器、接口模块、控制系统和软件等产品。

PEPPERL+FUCHS的产品主要分为以下几类:
1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于自动化生产线、机器人、物流等领域。
2. 接口模块:提供各种工业通信协议的接口模块,如Profibus、EtherNet/IP等,用于实现设备间的通信和数据交换。
3. 控制系统:包括PLC、HMI等,用于实现工业自动化系统的控制和监控。
4. 软件:提供各种工业自动化软件,如配置工具、诊断工具等,帮助用户实现设备的快速部署和维护。

PEPPERL+FUCHS的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能和可靠性领先于行业。
2. 产品线丰富:提供全面的工业自动化解决方案,满足不同行业和应用场景的需求。
3. 全球服务网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 定制化服务:根据客户需求提供定制化产品和解决方案,帮助客户提高生产效率和降低成本。

UC3500-30GM70-UE2R2-V15数据手册

厂牌 PDF简要描述 下载
PEPPERL+FUCHS 距离传感器 PEPPERL+FUCHS UC3500-30GM70-UE2R2-V15 UC3500-30GM70-UE2R2-V15数据手册

UC3500-30GM70-UE2R2-V15封装设计

查看详情并下载
Symbol
Footprint
3D Model
