3S4AE_0909S1UP

产品分类:
厂牌: GAPTEC ELECTRONIC
产品描述:
供应商型号: 3182-3S4AE_0909S1UP-ND
供应商: Digi-Key
标准整包数: 1

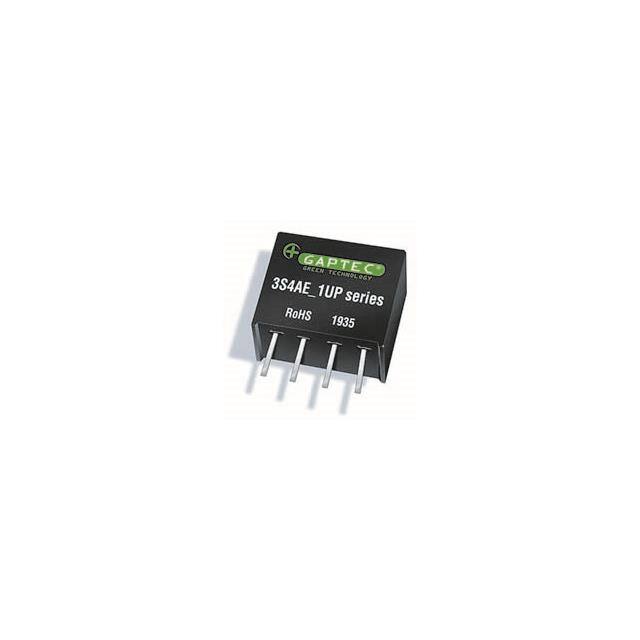

GAPTEC ELECTRONIC  3S4AE_0909S1UP

3S4AE_0909S1UP概述

    # 3S4AE1UP 系列电子元器件技术手册

    产品简介


    3S4AE1UP 系列是一款紧凑型、隔离式3W DC/DC转换器,适用于SIP封装。该系列特别适合需要高效率、小体积、低输出纹波噪声及高绝缘电压的板级电源分配应用。此款产品提供固定输入单输出的选项,具备连续短路保护(SCP)功能,支持5V和12V输入电压,输出电压范围为5V至15V。

    技术参数


    | 参数项 | 规格 |

    | 输入电压范围 | 4.5V 至 13.2V (5V输入) / 10.8V 至 13.2V (12V输入) |
    | 输出电压范围 | 5V 至 15V |
    | 输出电流 | 最大600mA |
    | 效率 | 最高可达85% |
    | 隔离电压 | 1000 VDC |
    | 隔离电阻 | 1000 MΩ (500VDC测试电压) |
    | 开关频率 | 100 KHz |
    | 温度范围 | 工作温度:-40°C 至 +85°C / 存储温度:-55°C 至 +85°C |
    | 封装尺寸 | 11.50x7.50x10.00 mm |
    | 重量 | 1.3 g |

    产品特点和优势


    - 微型封装:采用SIP封装,非常适合空间受限的应用场合。
    - 高效率:最高效率可达85%,保证了产品的高性能表现。
    - 高绝缘电压:1000VDC的隔离电压确保了可靠的安全性。
    - 内部SMD结构:实现低成本高可靠性。
    - 行业标准引脚布局:方便集成到现有系统中。
    - 符合RoHS标准:环保材料,符合国际环保要求。

    应用案例和使用建议


    应用场景
    该产品广泛应用于工业控制、通信设备、医疗设备等领域。具体实例包括但不限于智能电网、工业自动化、传感器网络等。
    使用建议
    - 在极端环境条件下,注意热管理以防止过热。
    - 确保良好的散热设计以延长产品寿命。
    - 适当选择滤波电容,减少输出纹波。

    兼容性和支持


    3S4AE1UP系列产品与各种工业标准接口兼容,如SIP封装。制造商提供全面的技术支持和维护服务,可根据客户需求进行产品定制。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否过大或波动;检查输入电压是否稳定 |
    | 输出电流过低 | 检查是否超过了产品的额定输出电流;检查负载电阻是否合适 |
    | 纹波噪声过大 | 调整外部滤波电路,确保电容选择得当 |

    总结和推荐


    3S4AE1UP 系列凭借其高效能、小体积、高绝缘电压等优势,在多种应用环境中表现出色。尤其是对于需要空间紧凑且功能强大的电源解决方案的项目来说,是一个理想的选择。总体而言,该产品性能优异,建议在合适的项目中积极采用。

3S4AE_0909S1UP参数

参数
包装方式 卷带包装

3S4AE_0909S1UP厂商介绍

GAPTEC Electronic是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 半导体:包括二极管、晶体管、集成电路等,服务于通信、计算机、医疗设备等多个行业。
3. 连接器和电缆:用于各种电子设备的连接,如手机、电脑、汽车等。
4. 传感器和执行器:在自动化、机器人技术、环境监测等领域发挥重要作用。

GAPTEC Electronic的优势在于:

- 供应链管理:拥有强大的供应链网络,确保产品的稳定供应和快速交付。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 质量保证:严格把控产品质量,确保客户获得可靠和耐用的元件。
- 定制服务:根据客户需求提供定制化解决方案,增强市场竞争力。

GAPTEC Electronic致力于为客户提供一站式的电子元件采购服务,以满足不同行业和应用的需求。

3S4AE_0909S1UP数据手册

厂牌 PDF简要描述 下载
GAPTEC ELECTRONIC GAPTEC ELECTRONIC 3S4AE_0909S1UP 3S4AE_0909S1UP数据手册

3S4AE_0909S1UP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3896 ¥ 87.7921
5+ $ 9.7956 ¥ 82.7728
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.79
