3S4AE_0912S1UP

产品分类:
厂牌: GAPTEC ELECTRONIC
产品描述:
供应商型号: 3182-3S4AE_0912S1UP-ND
供应商: Digi-Key
标准整包数: 1

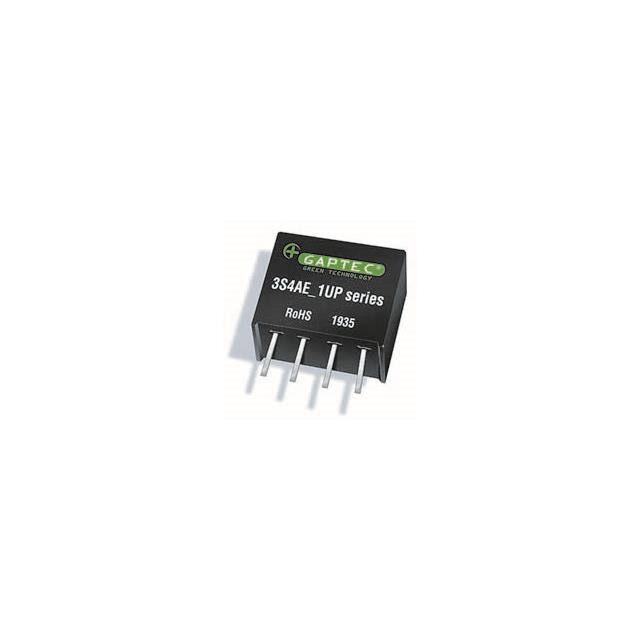

GAPTEC ELECTRONIC  3S4AE_0912S1UP

3S4AE_0912S1UP概述


    产品简介


    3S4AE1UP系列 是一款专为多种应用场合设计的微型化、隔离式3瓦直流/直流转换器,封装形式为SIP(单列直插式封装)。此系列产品由德国GAPTEC-Electronic GmbH & Co. KG制造,以其高效率和紧凑尺寸而著称。适用于对空间有限制的电路板级电源分配系统。

    技术参数


    - 短路保护:连续工作模式
    - 输入电压范围:5V输入为4.5V至5.5V,12V输入为10.8V至13.2V
    - 最大输入反射纹波电流:26mA至48mA
    - 浪涌电压耐受性:-0.7VDC至-0.7VDC
    - 开关频率:100kHz
    - 隔离电压:1000VDC(测试1分钟)
    - 隔离电阻:输入输出隔离电压下≥1000MΩ
    - 温度范围:操作温度范围为-40°C至+85°C;存储温度范围为-55°C至+85°C
    - 效率:最高可达85%
    - 外形尺寸:11.50x7.50x10.00mm
    - 重量:1.3克
    - 认证:符合RoHS标准

    产品特点和优势


    3S4AE1UP系列采用内部表面贴装技术,具有高性价比,且能够提供高性能。其显著的特点包括:
    - 高效率:最高可达85%
    - 紧凑尺寸:SIP封装,适合空间受限的应用环境
    - 稳定可靠的隔离性能:提供1KVDC隔离
    - 行业标准引脚布局:易于集成到现有电路中
    - 低输出纹波噪声:确保信号传输的稳定性
    - 环境适应性强:宽广的工作温度范围和存储湿度范围

    应用案例和使用建议


    这些转换器特别适用于电信、工业自动化及医疗设备等领域,尤其是需要高效率、小体积电源模块的应用。例如,在医疗设备中,它们可以用于内部电源模块,确保系统的可靠运行。使用时,需注意散热设计以避免因过热导致的性能下降。此外,由于该产品不支持热插拔,建议在连接前确认电源已关闭,以防瞬间电流冲击导致的损害。

    兼容性和支持


    本系列产品与市面上多数标准电路板兼容,方便用户进行集成。GAPTEC公司提供了详尽的技术文档和支持服务,包括定制服务,以满足不同客户的需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不良 | 加强散热措施,如增加散热片或使用风扇强制通风 |
    | 输出电压不稳定 | 检查输入电压是否稳定;检查电路连接是否有误 |
    | 设备无法启动 | 确认所有连接都已正确完成;检查电源供应是否正常 |

    总结和推荐


    总体而言,3S4AE1UP系列以其高效能、紧凑设计和良好的性价比,成为电源管理领域的优秀选择。对于空间有限且要求高效率的电路设计,此系列产品值得考虑。不过,由于部分型号不支持热插拔,因此在具体应用中需谨慎选择。根据上述描述,我推荐这一系列的转换器,特别是针对对效率和体积有较高要求的应用场景。

3S4AE_0912S1UP参数

参数
包装方式 卷带包装

3S4AE_0912S1UP厂商介绍

GAPTEC Electronic是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 半导体:包括二极管、晶体管、集成电路等,服务于通信、计算机、医疗设备等多个行业。
3. 连接器和电缆:用于各种电子设备的连接,如手机、电脑、汽车等。
4. 传感器和执行器:在自动化、机器人技术、环境监测等领域发挥重要作用。

GAPTEC Electronic的优势在于:

- 供应链管理:拥有强大的供应链网络,确保产品的稳定供应和快速交付。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 质量保证:严格把控产品质量,确保客户获得可靠和耐用的元件。
- 定制服务:根据客户需求提供定制化解决方案,增强市场竞争力。

GAPTEC Electronic致力于为客户提供一站式的电子元件采购服务,以满足不同行业和应用的需求。

3S4AE_0912S1UP数据手册

厂牌 PDF简要描述 下载
GAPTEC ELECTRONIC GAPTEC ELECTRONIC 3S4AE_0912S1UP 3S4AE_0912S1UP数据手册

3S4AE_0912S1UP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3896 ¥ 87.7921
5+ $ 9.7956 ¥ 82.7728
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.79
