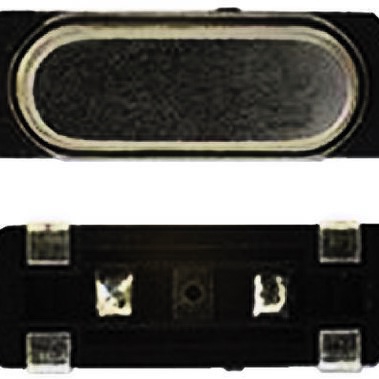

CA4-20.000-18-3050-X

产品分类: 无源晶振
厂牌: AKER TECHNOLOGY/台湾安碁科技
产品描述: AKER 晶振, 20MHz, 贴片安装, 4引脚, 18pF负载, 13 x 4.7 x 5.2mm, 长13mm
供应商型号: 6719359
供应商: 海外现货
标准整包数: 5
AKER TECHNOLOGY/台湾安碁科技 无源晶振 CA4-20.000-18-3050-X

CA4-20.000-18-3050-X概述

    电子元器件产品技术手册:HC-49/U-S SMD 4 Pad Package

    1. 产品简介


    HC-49/U-S SMD 4 Pad Package 是一款石英晶体,适用于表面贴装工艺。该产品广泛应用于各种电子设备中,如通信设备、计算机系统、汽车电子、医疗设备和工业控制系统等。石英晶体在这些应用中起到稳定频率的作用,是确保系统时钟精度的重要组件。

    2. 技术参数


    - 频率范围:3.200 MHz 至 70.000 MHz(基础模式)
    - 频率稳定性:±30 PPM(标准),±50 PPM(可选扩展至 ±25 PPM)
    - 模态操作:基础模式(3.200 MHz 至 32.768 MHz),第三泛音模式(24.576 MHz 至 70.000 MHz)
    - 最大串联电阻(ESR):300 Ω(3.200 MHz 至 3.500 MHz),200 Ω(3.510 MHz 至 3.999 MHz),120 Ω(4.000 MHz 至 5.999 MHz),80 Ω(6.000 MHz 至 7.999 MHz),60 Ω(8.000 MHz 至 9.999 MHz),50 Ω(10.000 MHz 至 15.999 MHz),40 Ω(16.000 MHz 至 32.768 MHz),80 Ω(24.576 MHz 至 70.000 MHz)
    - 绝缘电阻:500 MΩ(100 Vdc ± 15 Vdc)
    - 负载电容:10 pF 至 32 pF
    - 老化率:±5 PPM/年(前一年),±3 PPM/年(之后)
    - 温度范围:标准范围为 -20°C 至 +70°C,可扩展至 -40°C 至 +85°C 和 -55°C 至 +125°C

    3. 产品特点和优势


    HC-49/U-S SMD 4 Pad Package 的主要优势包括高频率稳定性、宽泛的工作温度范围和可靠的机械结构。其基础模式适用于高频应用,而第三泛音模式则为需要更高精度的应用提供了更多的选择。此外,该产品的 RoHS 合规性和无铅设计使其更加环保,满足现代电子产品的需求。

    4. 应用案例和使用建议


    应用案例:
    - 在通信设备中作为时钟振荡器,确保数据传输的精确性。
    - 在计算机系统中作为主板上的时钟源,提高系统的整体性能。
    - 在医疗设备中作为精密计时装置,保障医疗设备的准确性。
    使用建议:
    - 确保电路板设计符合制造商的焊接规范,以保证良好的电气连接。
    - 在极端温度环境中使用时,应选用温度稳定性更高的型号。
    - 定期检查产品的老化率,及时更换可能影响系统稳定性的组件。

    5. 兼容性和支持


    HC-49/U-S SMD 4 Pad Package 与大多数主流 PCB 设计兼容,可以方便地集成到现有系统中。制造商提供详尽的技术支持和维护服务,包括应用指导、故障排除和定制化需求。

    6. 常见问题与解决方案


    - 问题:如何判断产品的老化情况?
    - 解决办法:通过定期测试产品在不同温度下的频率稳定性,根据老化率的变化进行评估。

    - 问题:如果出现频率不稳定的情况怎么办?
    - 解决办法:检查焊接是否牢固,确认负载电容是否符合要求,必要时更换产品。

    7. 总结和推荐


    总体而言,HC-49/U-S SMD 4 Pad Package 是一款高精度、高可靠性的石英晶体,特别适合在各类高频应用中作为稳定的频率源。其广泛的频率范围、优异的温度稳定性和出色的兼容性使其在市场上具有较强的竞争力。强烈推荐在需要高精度时钟源的应用中使用这款产品。

CA4-20.000-18-3050-X参数

参数
负载电容 18pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 40Ω
频率 20MHz
驱动电平 -
长*宽*高 13mm*4.7mm*5.2mm
通用封装 HC-49-US
安装方式 贴片安装
