78B10ST

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 30V(DC) 2000Cycles 2000Cycles 150mA DIP 通孔安装 27.43mm(长度)*8mm(高度)
供应商型号: N-78B10ST
供应商: 云汉优选
标准整包数: 1

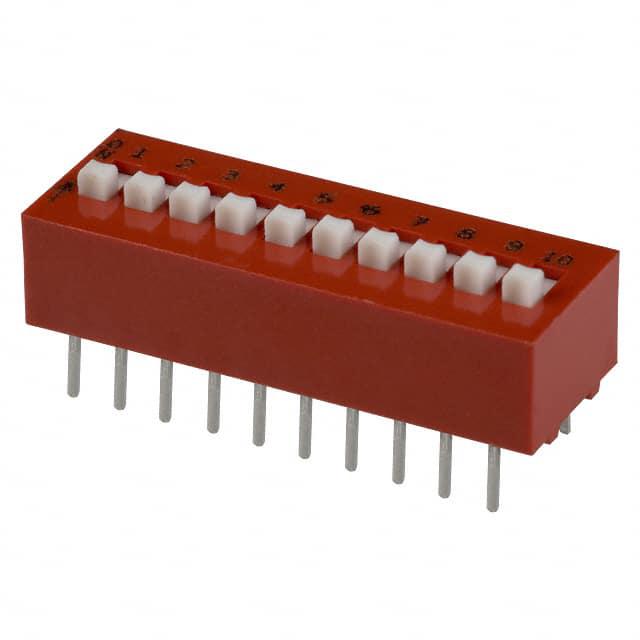

GRAYHILL 拨码开关 78B10ST

78B10ST概述

    # Grayhill 系列78B直角通孔DIP开关技术手册解析

    产品简介


    基本介绍
    系列78B直角通孔DIP开关是为广泛的应用场景设计的电子元器件。该系列产品具有易操作性、高可靠性及多种配置选择,适合电信、计算机及外围设备、仪器仪表和控制系统等领域。
    主要功能
    - 提供SPST电路设计,支持单刀单掷开关。
    - 提供1至12个位置选项,以满足不同应用需求。
    - 配备密封版本,提高防尘防水能力。
    应用领域
    - 通信行业(如路由器、交换机等)。
    - 计算机及其外围设备(如主板、外设控制板)。
    - 测试与测量设备(如工业仪器仪表)。

    技术参数


    机械特性
    - 机械寿命: 每个开关可达2000次操作。
    - 操作温度范围: -40°C 至 +85°C。
    - 存储温度范围: -55°C 至 +85°C。
    - 振动测试: 符合Method 204, Test Condition B标准,最大持续时间为1毫秒。
    - 冲击测试: 符合MIL-STD-202F Method 21, Test Condition A标准,最大持续时间为1毫秒。
    电气特性
    - 电气寿命: 每个开关可达10,000次操作。
    - 额定电压/电流:
    - 非切换状态:100mA,50VDC。
    - 切换状态:150mA,30VDC;或10mA,50mVDC。
    - 接触电阻: ≤30mΩ(初始值)。
    - 绝缘电阻: ≥5,000MΩ(100VDC下)。
    - 介电强度: 750VAC/1分钟。
    - 电容: ≤2pF。
    其他
    - 焊锡与清洗工艺:
    - 波峰焊接:建议温度不超过500°F (260°C),时间不超过5秒。
    - 手工焊接:建议使用30W功率以下焊枪,温度约为608°F (320°C),持续约2秒。
    - 短路保护组件材料: 黄铜镀金镍。
    - 非导电部分材料: UL94V等级塑料。
    - 封装材料: 环氧树脂。

    产品特点和优势


    独特功能与优势
    1. 易于访问: 设计便于操作,方便用户进行快速设置。
    2. 多位置选项: 支持从1到12的位置选择,灵活性强。
    3. 密封版本: 提供额外防护,延长使用寿命。
    4. 高耐用性: 机械和电气寿命均高于同类产品,确保稳定运行。
    5. 兼容性强: 可广泛应用于各类电子设备。
    市场竞争力
    该产品凭借其卓越的性能、可靠性和多功能性,在多个行业中表现出色。例如,在高振动或高温环境下仍能保持稳定的性能表现,使其成为关键应用的理想选择。

    应用案例和使用建议


    应用场景
    1. 通信设备: 用于路由器、交换机等设备的硬件控制。
    2. 工业自动化: 作为测试设备的一部分,用于控制电路切换。
    3. 家用电器: 控制家用设备的特定功能模式。
    使用建议
    - 在选择开关位置时,需根据具体电路需求合理分配。
    - 清洗过程中避免使用禁忌溶剂,确保设备清洁无损。
    - 如需更换开关,请参考手册中的焊接和拆卸步骤,防止损坏周围组件。

    兼容性和支持


    兼容性
    - 与主流电子板卡和接口高度兼容。
    - 密封版本可通过多种标准清洗液处理。
    厂商支持
    Grayhill公司提供全面的技术支持和售后服务,用户可通过其官方网站获取最新资料和技术更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 检查接触面是否有污垢,必要时清洁。 |
    | 开关寿命较短 | 确认是否超出规定的工作条件或负载限制。 |
    | 清洗后开关功能异常 | 使用推荐的清洗剂和方法重新处理。 |

    总结和推荐


    综合评估
    系列78B直角通孔DIP开关是一款性能优越且用途广泛的电子元器件。它不仅具备出色的机械和电气性能,还通过了严格的测试标准,能够适应恶劣的工作环境。其丰富的配置选项和强大的兼容性使其成为众多行业的首选。
    推荐结论
    我们强烈推荐使用此产品,特别是在对可靠性要求较高的场合。无论是在电信设备还是工业自动化领域,该产品都能展现出色的表现,满足各种复杂需求。

    联系信息
    Grayhill, Inc.
    地址: 561 Hillgrove Avenue, LaGrange, Illinois 60525-5997, USA
    电话: 708-354-1040
    传真: 708-354-2820
    官网: [www.grayhill.com](http://www.grayhill.com)

78B10ST参数

参数
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 150mA
电压额定值 30V(DC)
电气寿命 2000Cycles
长*宽*高 27.43mm(长度)*8mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

78B10ST厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

78B10ST数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 78B10ST 78B10ST数据手册
