50D45-01-2-AJN

产品分类: 旋转开关
厂牌: GRAYHILL
产品描述: DP4T 可调 2 28V 115V 非短路(BBM) 焊接安装,面板安装 12.7mm(长度)*35.46mm(高度)
供应商型号: ET-1419009
供应商: 海外现货
标准整包数: 1

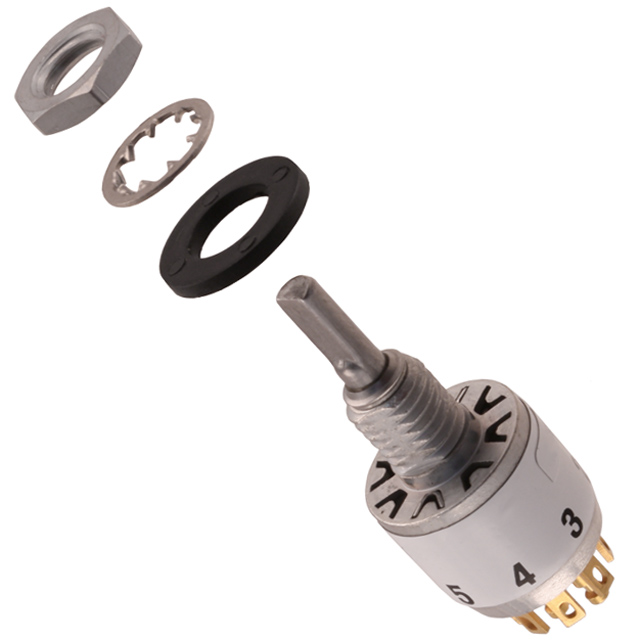

GRAYHILL 旋转开关 50D45-01-2-AJN

50D45-01-2-AJN概述

    单层旋转开关:Grayhill公司的系列产品

    产品简介


    单层旋转开关是Grayhill公司推出的具有高性能的产品系列,适用于需要精密控制的应用场景。这些开关具备多种角度选择(如22.5°、30°、36°、45°、60°和90°),能够为用户提供广泛的可定制选项。这款旋转开关体积小巧(直径仅为0.5英寸),能够安装在标准面板上,广泛应用于工业自动化、仪器仪表、航空电子设备等领域。

    技术参数


    - 电气特性
    - 最大电流:200mA @ 28Vdc(电阻性负载)
    - 额定电压:28Vdc/115Vac(视应用而定)
    - 接触电阻:最大20毫欧姆(初始时10毫欧姆)
    - 机械特性
    - 工作温度范围:-40°C至+85°C
    - 绝缘电阻:最小1,000兆欧姆
    - 电压耐受性:最小600Vac
    - 触点寿命:在25,000个操作周期内满足额定负载要求
    - 其他参数
    - 接触形式:短路或非短路的擦刮接触,接触力超过80克
    - 转动扭矩:8至24盎司-英寸,具体数值取决于极数

    产品特点和优势


    - 多样性设计:支持22.5°至90°的不同角度,为用户提供灵活的选择。
    - 高可靠性:接触电阻低,绝缘电阻高,能够承受高电压,确保长期稳定运行。
    - 紧凑尺寸:半英寸的直径设计使其适合空间受限的应用场合。
    - 定制化能力:提供焊接脚或PC端子选项,以及防水密封版本,满足不同安装需求。

    应用案例和使用建议


    - 工业自动化:此类开关在工业自动化系统中可以作为控制系统的一部分,用于改变电路连接,从而实现设备状态的切换。
    - 航空航天:由于其优良的密封性能和宽广的工作温度范围,这款开关非常适合航空航天领域的苛刻环境要求。
    - 使用建议:在使用过程中,应确保安装正确,并定期检查以保证最佳性能。对于复杂的应用,考虑使用可调停止开关,以便根据具体需求调整旋转角度。

    兼容性和支持


    - 兼容性:该旋转开关可与市面上的大多数标准面板配合使用,提供了标准的1/8英寸和1/4英寸轴径选项。
    - 支持服务:Grayhill公司提供详尽的技术文档和支持,包括详细的安装指南、故障排查手册以及专业的客户服务。

    常见问题与解决方案


    - 问题一:安装过程中发现无法正常旋转
    - 解决方案:确认止动块是否正确设置,或者尝试更换止动块材料。
    - 问题二:接触不良
    - 解决方案:检查接触表面是否有污物或损坏,必要时清洁或更换接触部件。

    总结和推荐


    综上所述,Grayhill公司的单层旋转开关凭借其多样化的配置选项、卓越的电气特性和良好的环境适应性,在工业、航空等多个领域展现出极高的应用价值。无论是在原型开发阶段还是大批量生产中,这些开关都是值得信赖的选择。强烈推荐使用这些高质量的产品来提升系统的可靠性和性能。

50D45-01-2-AJN参数

参数
触点时间 非短路(BBM)
引脚数量 -
每层极数 2
开关功能 -
开关配置 DP4T
最大交流触点电压 115V
最大直流触点电压 28V
转档方式 可调
长*宽*高 12.7mm(长度)*35.46mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

50D45-01-2-AJN厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

50D45-01-2-AJN数据手册

厂牌 PDF简要描述 下载
GRAYHILL 旋转开关 GRAYHILL 50D45-01-2-AJN 50D45-01-2-AJN数据手册

50D45-01-2-AJN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.0086 ¥ 295.8228
10+ $ 32.3781 ¥ 273.5948
25+ $ 30.3217 ¥ 256.2183
50+ $ 28.9662 ¥ 244.764
100+ $ 27.4874 ¥ 232.2684
250+ $ 26.0418 ¥ 220.0536
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 295.82
直接购买
