首页  >  产品百科  >  97C08T

97C08T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 1000Cycles 25mA DIP 贴片安装 11.39mm(长度)*1.6mm(高度)
供应商型号: S-97C08T
供应商: Future
标准整包数: 40

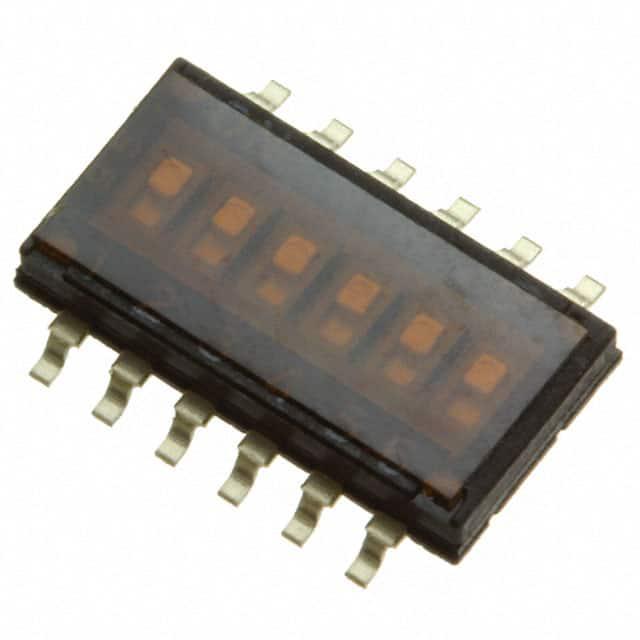

GRAYHILL 拨码开关 97C08T

97C08T概述

    电子元器件产品技术手册:DIP开关

    1. 产品简介


    DIP(Dual In-line Package)开关是Grayhill公司生产的一种广泛应用于各种电子设备中的小型切换装置。这些开关适用于需要节省空间的应用场合,例如笔记本电脑、手持无线电、工业控制产品、CD-ROM驱动器、蜂窝基站和硬币换币机。它们的紧凑设计和可靠性使其成为众多领域的理想选择。

    2. 技术参数


    | 参数 | 规格 |

    | 接触额定值 | 切换时:25mA@24Vdc
    非切换时:100mA@50Vdc |
    | 接触电阻 | 最大100mΩ |
    | 绝缘电阻 | 最小100MΩ@100Vdc |
    | 介电强度 | 300Vac(持续1分钟) |
    | 切换电容 | 最大5pF |
    | 接触配置 | SP |
    | 使用寿命 | 最小1000次循环 |
    | 操作力 | 500克 |
    | 机械冲击 | MIL-STD-202F, Method 213B, Test Condition A(重力:50G,方向:6面,每次方向重复3次) |
    | 振动 | MIL-STD-202F, Method 201A(频率范围:10-55-10Hz,持续时间:每平面2小时,总共3个平面) |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -40°C至+85°C |

    3. 产品特点和优势


    - 低轮廓设计:相比标准DIP开关,高度减半。
    - 多位置选项:提供2、4、6、8和10位置版本。
    - 轻量设计:易于真空拾取和放置。
    - 材料质量:基座和盖子采用UL94V-0尼龙,接触件采用镀金铜合金。

    4. 应用案例和使用建议


    DIP开关广泛应用于笔记本电脑、手持无线电、工业控制产品、CD-ROM驱动器、蜂窝基站和硬币换币机等领域。安装时,建议从较低角度进行操作以避免损坏接触系统。如果需要清洁,应确保在焊接后冷却至少3分钟再开始清洗过程,并限制超声波或压力清洗方法的使用。

    5. 兼容性和支持


    DIP开关可以与大多数主流的表面贴装技术兼容。制造商提供详细的安装和焊接指导,并对使用寿命和环境条件进行了充分测试。此外,DIP开关符合RoHS标准,环保且可回收。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关损坏 | 确保从低角度操作开关,避免高角度施加过大力量。 |
    | 清洁不彻底 | 确保使用酒精基溶剂进行清洗,并按照推荐的时间和温度执行。 |
    | 开关无法正常工作 | 检查电路连接和开关是否正确安装。 |

    7. 总结和推荐


    DIP开关以其紧凑的设计、可靠的性能和广泛的适用性成为许多应用的理想选择。通过仔细阅读技术手册并遵循推荐的操作指南,用户可以最大限度地发挥其潜力。我们强烈推荐此款产品用于任何需要紧凑且可靠切换机制的应用场合。

97C08T参数

参数
电气寿命 -
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
长*宽*高 11.39mm(长度)*1.6mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

97C08T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

97C08T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 97C08T 97C08T数据手册

97C08T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.2431 ¥ 28.3743
120+ $ 3.1979 ¥ 27.7397
160+ $ 3.1866 ¥ 27.4034
400+ $ 3.058 ¥ 26.5448
600+ $ 3.025 ¥ 25.5613
库存: 0
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 0
