94HCB16WRT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 10000Cycles DIP 贴片安装,黏合安装 9.91mm(长度)*9.4mm(高度)
供应商型号: 706-94HCB16WRT
供应商: Mouser
标准整包数: 1

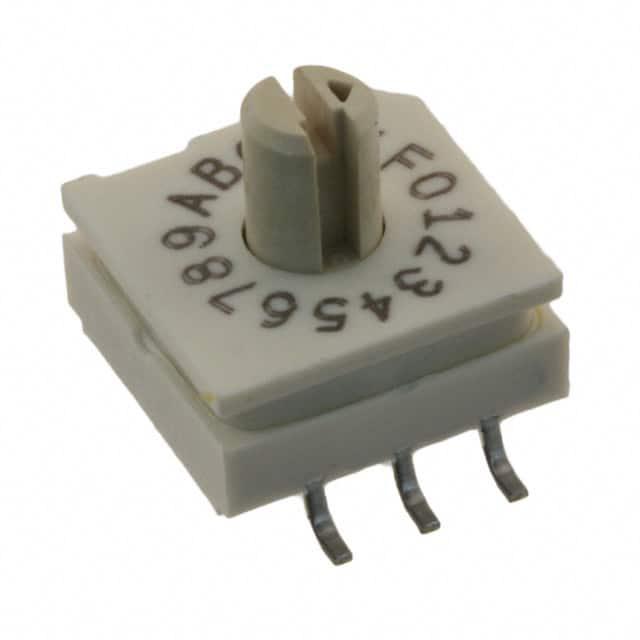

GRAYHILL 拨码开关 94HCB16WRT

94HCB16WRT概述


    产品简介


    Rotary DIP Switches(旋转式双列直插开关)
    旋转式双列直插开关(DIP开关)是一种用于电路板上的小型手动开关,可以设定不同的位值。它们广泛应用于嵌入式系统、计算机外围设备和各种工业控制装置中。旋转式DIP开关通常用于通过编程改变硬件设置或选择特定的硬件配置。这种类型的开关具有耐用性高、稳定性好等特点,适用于需要频繁更改设置的应用场合。

    技术参数


    主要技术规格
    - 包装方式:管式(Tube)或卷带式(Tape and Reel)
    - 安装方式:表面贴装(Surface Mount)或通孔式(Thru-Hole)
    - 位置数:8位(Octal)、10位(BCD)或16位(Hexadecimal)
    - 电气特性
    - 最大电流:30 mA(交流)
    - 耐压等级:50 V
    - 接触电阻:初始最大为50毫欧,寿命后最大为150毫欧
    - 绝缘电阻:初始最小为5000兆欧,寿命后最小为1000兆欧
    - 介电强度:初始最小为500 Vac RMS,寿命后最小为250 Vac RMS
    - 机械特性
    - 使用寿命:10,000次操作循环
    - 冲击耐受性:1000g,半正弦波,0.5 ms,符合MIL-STD-202F标准
    - 振动耐受性:10-2000 Hz,15G加速度或0.060英寸双幅振荡,符合MIL-STD-202F标准
    - 操作扭矩:初始最大2至6盎司英寸,寿命后最小为1.2盎司英寸
    - 环境适应性
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 湿度抵抗力:240小时温度循环和极化测试后,通过绝缘电阻和介电强度测试
    尺寸参数
    - 直径:0.270英寸(6.86毫米)或0.170英寸(4.32毫米)或0.090英寸(2.29毫米)
    - PCB布局尺寸:0.282英寸(7.16毫米)或0.200英寸(5.08毫米)
    - 焊盘布局尺寸:具体细节请参见产品图纸

    产品特点和优势


    - 密封结构:无需额外的密封带,确保内部不受污染
    - 多种安装方式:提供表面贴装和通孔两种安装方式,便于灵活部署
    - 编码选项:提供8位(Octal)、10位(BCD)或16位(Hexadecimal)等多种编码方式
    - 金镀层触点:提高耐用性和可靠性
    - RoHS合规:符合环保标准,安全无害

    应用案例和使用建议


    应用案例
    - 嵌入式系统:用于调整系统配置,例如内存地址或端口设置
    - 计算机外设:如打印机、扫描仪等,用于配置硬件设置
    - 工业控制装置:例如PLC控制器,用于设置输入输出通道
    使用建议
    - 安装时:确保焊接过程符合推荐的温度和时间要求,避免过高的温度导致塑料材料变形
    - 使用时:定期清洁开关,以保持其良好的电气性能和机械稳定性

    兼容性和支持


    - 兼容性:适合与大多数标准电路板配合使用,支持多种编码方式和安装方式
    - 支持:如有任何疑问或技术支持需求,可联系当地销售办公室、授权分销商或直接联系Grayhill公司

    常见问题与解决方案


    问题1:如何进行清洁?
    解决方案:使用酒精或洗涤剂清洗,确保清洗过程中不会破坏封装或内部密封件。
    问题2:焊接过程中需要注意什么?
    解决方案:严格遵守推荐的焊接条件,避免过高的温度或过长的焊接时间,以免损坏塑料材料。

    总结和推荐


    总结:Grayhill的旋转式DIP开关具备高度可靠性和良好的电气性能,广泛适用于各类工业控制和计算设备中。其密封结构、多样化的编码方式和安装方式使其在各种应用场景中表现优异。
    推荐:鉴于其卓越的品质和广泛的适用性,强烈推荐使用Grayhill的旋转式DIP开关,特别是对于那些需要稳定可靠的硬件配置调整的应用场景。

94HCB16WRT参数

参数
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 -
长*宽*高 9.91mm(长度)*9.4mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

94HCB16WRT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

94HCB16WRT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 94HCB16WRT 94HCB16WRT数据手册

94HCB16WRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
