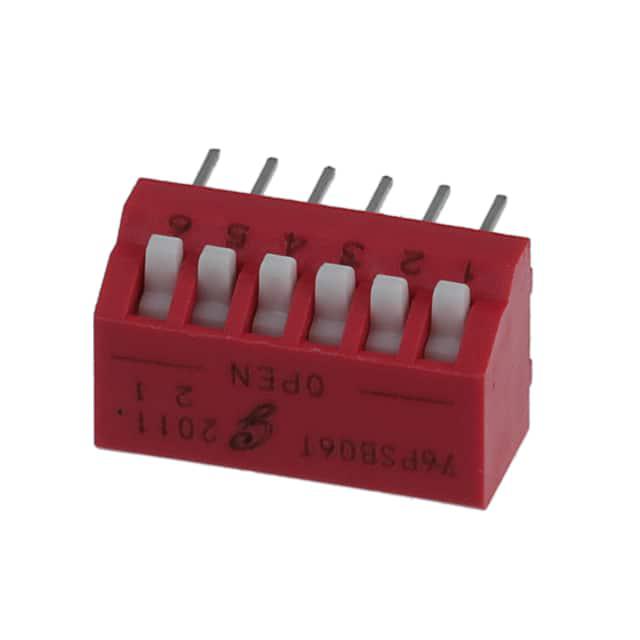

76PSB06T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 30V(DC) 2000Cycles 2000Cycles 150mA DIP 通孔安装 17.27mm(长度)*7.65mm(高度)
供应商型号: N-76PSB06T
供应商: 云汉优选
标准整包数: 1
GRAYHILL 拨码开关 76PSB06T

76PSB06T概述

    DIP Switches 技术手册

    产品简介


    DIP开关是一种广泛应用于电子电路中的元器件,用于控制电路的通断状态。本手册介绍的是由Grayhill公司生产的DIP开关,型号为76系列。这种开关具有多种风格,包括凸起式摇杆、凹陷式摇杆、钢琴式(上为关闭,下为打开)等。它们被设计用于多种应用场景,如计算机接口、仪器面板、通信设备和各种消费电子产品。

    技术参数


    - 尺寸:多种长度可选,长度范围从0.280英寸到1.280英寸(7.1毫米到32.5毫米),具体长度取决于开关的位置数。
    - 机械寿命:每个开关位置的机械操作次数可达2,000次。
    - 电流负载能力:对于不同的电压和电流组合,最大负载可达100 mA,6 V直流电。
    - 接触电阻:初始接触电阻≤30毫欧姆,经过使用寿命后,接触电阻≤100毫欧姆。
    - 绝缘电阻:初始绝缘电阻≥5,000兆欧,经过使用寿命后,绝缘电阻≥1,000兆欧。
    - 介质强度:初始交流电压≥750伏,经过使用寿命后,交流电压≥500伏。
    - 工作温度范围:-40°C至+85°C。
    - 存储温度范围:-55°C至+85°C。

    产品特点和优势


    DIP开关的主要特点包括:
    - 多样化的设计:包括凸起式摇杆、凹陷式摇杆、钢琴式等多种风格。
    - 密封底座:标准配置的密封底座提高了开关的耐用性和可靠性。
    - 弹簧和球形接触:确保良好的电气连接。
    - 顶部密封选项:提供额外的保护,防止机器焊接或严重清洁后的污染。

    应用案例和使用建议


    DIP开关广泛应用于各种电路板设计中,特别是在需要通过手动操作来改变电路状态的应用中。例如,在计算机和服务器的扩展卡中,DIP开关可以用于选择硬件配置或设定特定的地址。使用时,建议确保正确的电路设计以匹配开关的机械和电气特性,以避免过载或损坏。

    兼容性和支持


    DIP开关适用于大多数标准电路板组装工艺。制造商提供详细的安装指南和支持服务,包括与不同焊接方法的兼容性说明。此外,还可以通过联系当地的销售办公室或分销商获取价格和折扣信息。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查是否有灰尘或其他污染物积累在接触点,定期清洁以恢复正常接触。

    - 问题2:无法切换
    - 解决方案:确认开关是否已达到规定的机械寿命。如果频繁使用且接近极限,则可能需要更换新的开关。

    总结和推荐


    DIP开关是一种高度可靠的电子元器件,适用于多种应用场景。其多样化的设计和高可靠性使其在市场上具有很强的竞争力。如果您正在寻找一种既经济又可靠的方式来控制电路的状态,DIP开关是您的理想选择。强烈推荐使用Grayhill公司的DIP开关,尤其是其系列76和90型号,这些型号不仅具有卓越的性能,还提供了广泛的定制选项。

76PSB06T参数

参数
电压额定值 30V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 150mA
长*宽*高 17.27mm(长度)*7.65mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

76PSB06T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

76PSB06T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 76PSB06T 76PSB06T数据手册

76PSB06T封装设计

查看详情并下载
Symbol
Footprint
3D Model
