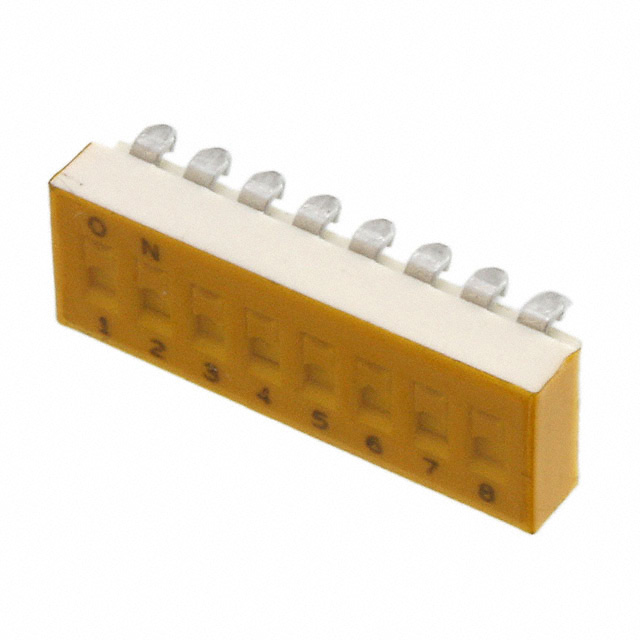

90HBJ08PRT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 30V(DC) 2000Cycles 2000Cycles 25mA DIP 贴片安装,黏合安装 22.1mm(长度)*5.59mm(高度)
供应商型号: N-90HBJ08PRT
供应商: 云汉优选
标准整包数: 750
GRAYHILL 拨码开关 90HBJ08PRT

90HBJ08PRT概述


    产品简介


    90H系列表面贴装DIP开关
    90HBW02P型号是Grayhill公司推出的一款低轮廓单刀双掷(SPST)表面贴装(SMT)开关。该产品广泛应用于需要精密控制和高可靠性的电路设计中,例如通信设备、工业控制系统、医疗设备以及消费电子产品。它采用先进的弹簧和球接触结构,确保了长期稳定的电性能和机械性能。

    技术参数


    - 尺寸参数:
    - 长度:0.270英寸(6.9毫米)至1.070英寸(27.2毫米)
    - 宽度:标准包装下的宽度符合行业标准,便于自动化生产线上的处理
    - 电气参数:
    - 通断电流额定值:每开关位置最多200次操作,可承受的电阻负载为10 mA,30 Vdc;或10 mA,50 mVdc;或10 mA,50 mVdc;或25 mA,24 Vdc;或100 mA,6 Vdc
    - 接触电阻:初始时最大为20毫欧姆,经过寿命测试后最大为100毫欧姆
    - 绝缘电阻:初始时最小为5,000兆欧姆,经过寿命测试后最小为1,000兆欧姆
    - 介电强度:初始时最小为500伏特交流电有效值,经过寿命测试后仍保持500伏特交流电有效值
    - 最大电流载流量:3安培
    - 开关电容:1兆赫兹时为2皮法
    - 机械参数:
    - 机械寿命:每个开关位置2,000次操作
    - 振动抵抗力:符合MIL标准方法204,测试条件B
    - 机械冲击:符合MIL标准方法213,测试条件A
    - 热冲击抵抗力:符合规范要求,通过接触电阻测试
    - 引脚强度:符合规格要求
    - 热老化:在85°C下连续运行1,000小时无故障
    - 环境参数:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 湿度抵抗力:符合MIL-STD-202方法106

    产品特点和优势


    - 兼容性:90HBW02P型号支持红外回流焊和蒸汽相焊接,非常适合表面贴装工艺。这使其在现代自动化生产线上具有广泛的适用性。
    - 可靠性:采用可靠弹簧和球接触设计,确保长期稳定性。此外,该型号还通过了严格的振动和冲击测试,能够在恶劣环境中稳定工作。
    - 环境适应性:该型号符合MIL-STD标准,能够在极端环境下保持优异的电气性能,适用于多种严苛的应用场合。

    应用案例和使用建议


    应用案例:本产品已成功应用于电信基础设施、自动化控制系统和高端消费电子产品中。例如,在高端路由器中,这类开关被用于控制电路板上关键路径的通断,确保网络的高效稳定运行。
    使用建议:建议在安装前仔细检查每个开关的位置,确保所有部件均按照规定进行处理。对于初次使用客户,推荐参考技术手册中的安装步骤和注意事项。建议在高温、湿度较高的环境中,采取额外防护措施以延长使用寿命。

    兼容性和支持


    兼容性:本型号开关适用于灰度工艺标准,与现有的自动化生产线兼容良好。同时,其独特的封装方式确保了良好的电气连接性和物理耐用性,减少了在组装过程中的损坏风险。
    支持:购买本产品后,客户可以享受Grayhill公司的技术支持服务。如果遇到任何技术问题或需要进一步的帮助,可以通过公司官网联系当地销售办事处或授权分销商。

    常见问题与解决方案


    | 问题描述 | 解决方案 |
    | :: | :: |
    | 开关无法正常通断 | 检查电路板是否有足够的焊接面积,并重新进行焊接。 |
    | 接触电阻过高 | 检查接触面是否清洁,必要时进行清洗并重新安装。 |

    总结和推荐


    综上所述,90HBW02P型号是一款具有高可靠性和广泛应用范围的低轮廓表面贴装DIP开关。它不仅能够满足复杂的电路设计需求,还具备优良的机械和环境性能,适用于各种严苛的应用场景。如果您正在寻找一款高性能且可靠的开关产品,这款型号无疑是一个值得考虑的选择。强烈推荐给需要高度可靠性且具备良好环境适应性的项目。

90HBJ08PRT参数

参数
电流额定值 25mA
电压额定值 30V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 22.1mm(长度)*5.59mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

90HBJ08PRT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

90HBJ08PRT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 90HBJ08PRT 90HBJ08PRT数据手册

90HBJ08PRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 2.8832 ¥ 24.5072
1500+ $ 1.8437 ¥ 15.6715
3000+ $ 1.4586 ¥ 12.3981
库存: 1500
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 18380.4
